Bарианты настройки динамиков
(Фронтальные, Центральные, Боковые -
“эффект присутствия” )
Настройка позволяет выбрать размеры и определить
конфигурацию акустической системы, которую Вы подключили.
Например, здесь вы отмечаете установлены ли боковые
динамики, их тип и размеры. От типа динамиков - “Большой”
или “Маленький” зависит сила сигнала низкой частоты,
который будет поступать на динамик от приемника.
Соответственно показания на дисплее означают “F” -
фронтальные (передние), “C” - центральные, “S” - боковые
“серраунд”. Размер динамика обозначен как “L” - большие
динамики, “S” - маленькие, и “
*
” (звездочка), если динамики
не подключены.
ПРИМЕЧАНИЕ:
Если размер (диаметр) динамика превышает 12 см следует
выбрать его как “Большой”.
Выберите режим настройки в
соответствии с подключенными
динамиками используя кнопку % или fi.

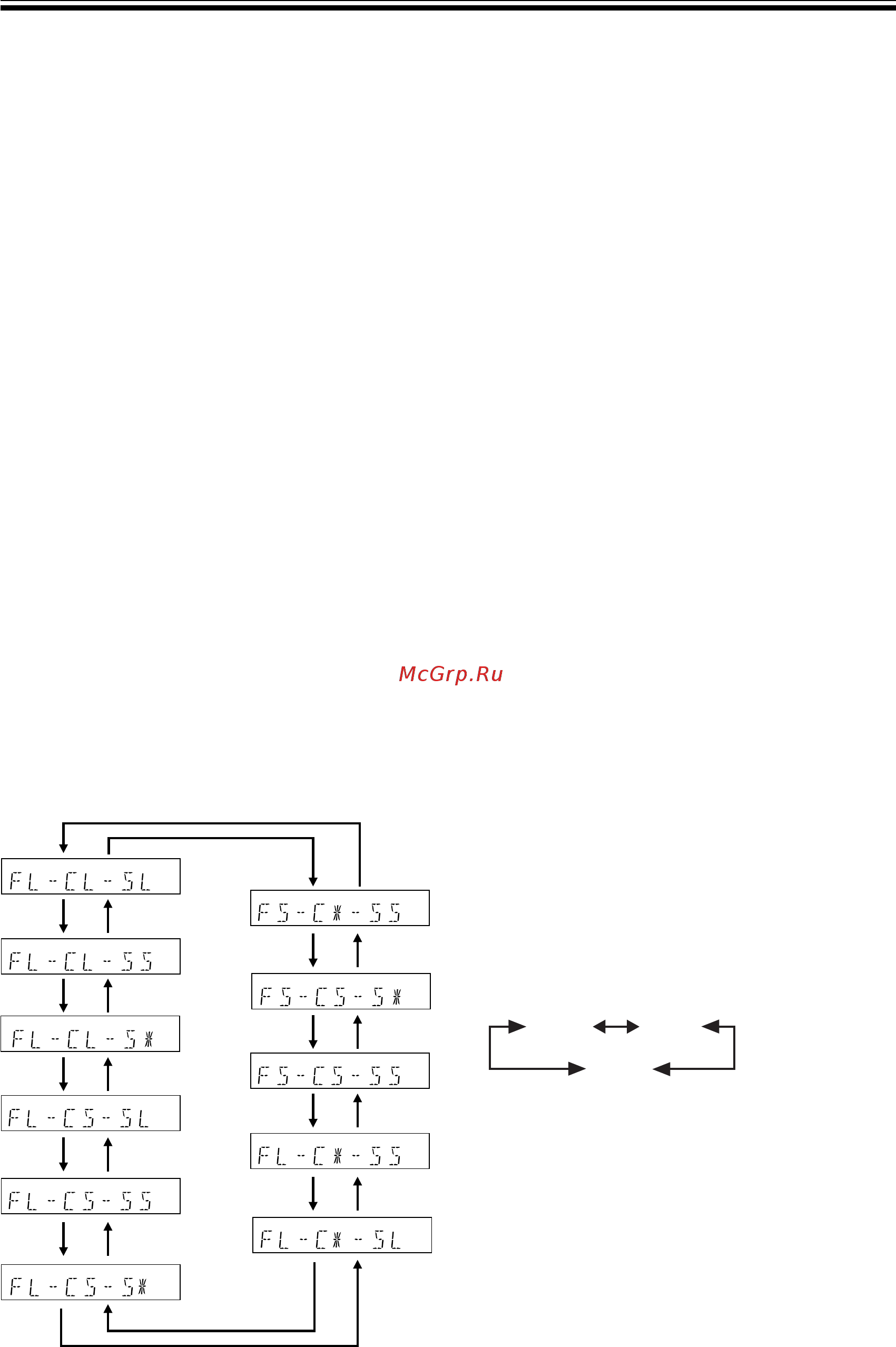

Конфигурация, показанная ниже появится на дисплее
приемника. Одна из них должна соответствовать
конфигурации подключенных динамиков. Пролистайте
различные варианты настройки и найдите ту, которая
соответствует установленный вами конфигурации.
Нажмите кнопку # для перехода к следующему варианту
настройки приемника, и кнопку @ чтобы вернуться к
предыдущему.
Меню настройки низких частот
динамик(и) ON/PLUS/OFF
Настройка производится независимо от того используется ли
низкочастотный динамик или нет. Если используется, вы
можете выбрать настройку “PLUS”.
Нажимая кнопку % или fi выберите
режим низкочастотного динамика ON,
PLUS или OFF.
ПРИМЕЧАНИЕ:
• Первично выбран режим - “ON”.
• Выбор размера переднего динамика как “Маленького” в
настройке динамиков автоматически блокирует
низкочастотный динамик в положении “ON”.
• Используйте режим PLUS для добавления низких частот
(басов). Во время использования режима PLUS
включается низкочастотный динамик, даже если передние
динамики выбраны как “Большие”.
Настройка переходной частоты
Переходная частота это точка, в которой приемник разделяет
высокие и низкие частоты между динамиками. Так как,
большинство небольших динамиков не могут воспроизводить
очень низкие частоты (глубокий бас), данная настройка
позволяет перенаправить такие частоты на низкочастотный
динамик (или динамики выбранные как “Большие”, если у вас
нет низкочастотного динамика) не загружая “Маленькие”
динамики системы. Выберите границу на которой частота будет
разделяться и перенаправляться на низкочастотный динамик
(или “Большие” динамики).
Мы рекомендуем выбрать 200 Hz, если ваши “Маленькие”
динамики это действительно небольшие динамики (например,
которые ставят на книжной полке).
Нажимая кнопку % или fi выберите
переходную частоту вашего маленького
динамика (100 Hz, 150 Hz или 200 Hz).
150Hz100Hz
200Hz
100 Hz
Направляет частоты ниже 100 Hz на низкочастотный динамик
(или на “Большие” динамики).
150 Hz
Направляет частоты ниже 150 Hz на низкочастотный динамик
(или на “Большие” динамики).
200 Hz
Направляет частоты ниже 200 Hz на низкочастотный динамик
(или на “Большие” динамики).
