Siemens ER 847501E [13/27] Замена главного жиклера

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Вывинтите главный жиклер из воздухоподводно

го рукава с помощью гаечного ключа SW 10 (вра

щать влево). Одновременно гаечным ключом SW

13 фиксируйте воздухоподводной рукав.

Ввинтите новый

главный жиклер,

при этом снова фик

сируйте гаечным

ключом воздухо

подводной рукав.

Замена главного

жиклера

Регулировка

первичного

воздуха

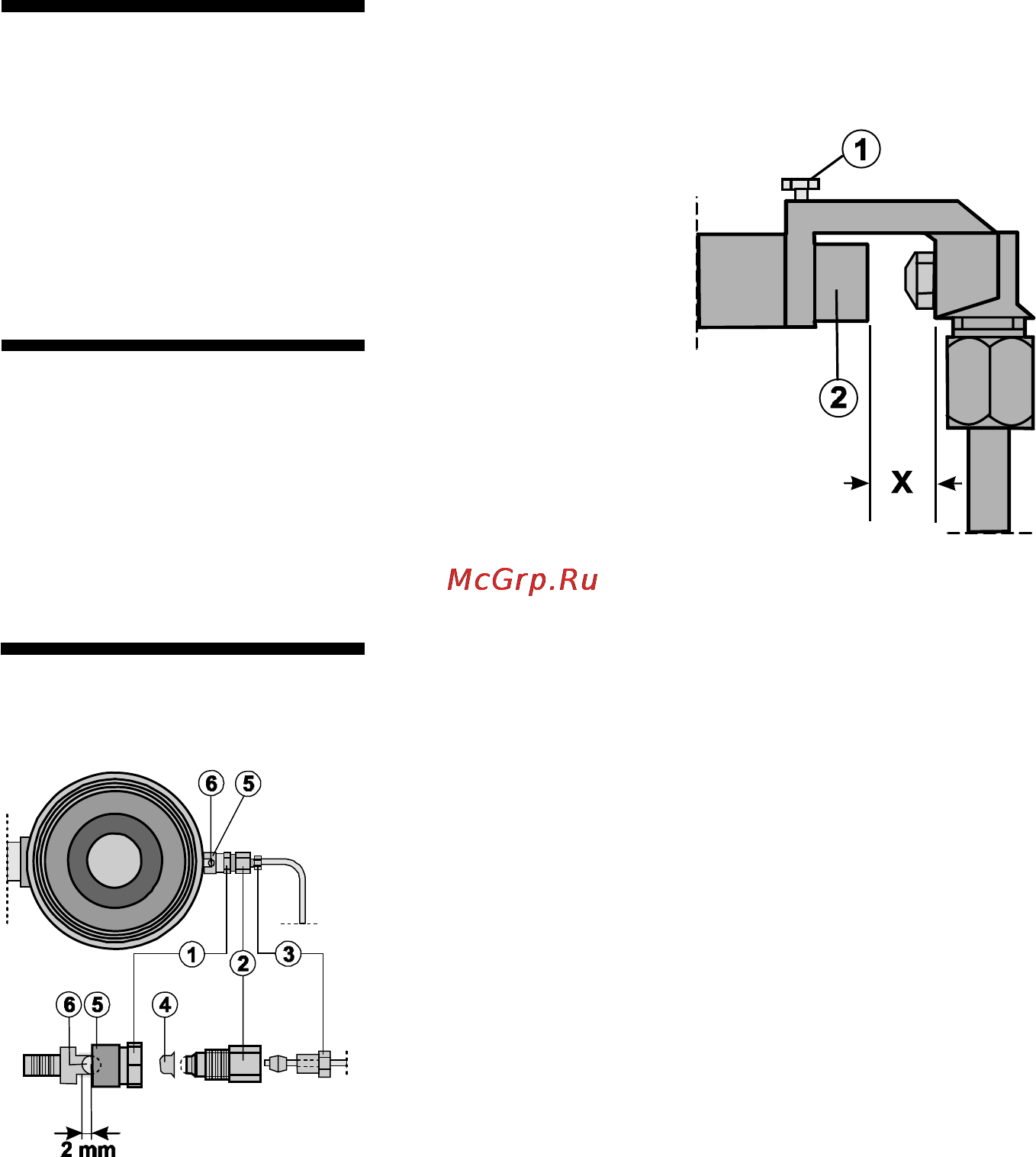

Ослабьте стопор

ный винт (1) и

сдвиньте втулку

смесителя (2) на

расстояние, указан

ное в таблице жик

леров.

Снова затяните сто

порный винт (1).

С помощью гаечного ключа SW 8 вывинтите винт

(3) из детали с внутренней резьбой (2), при этом

фиксируйте эту деталь с помощью гаечного клю

ча SW 12.

После этого с помощью гаечного ключа SW 12

вывинтите деталь с внутренней резьбой (2) из

детали (1), которую при этом фиксируйте с по

мощью гаечного ключа SW 12.

Выньте из детали (1) содержащуюся в ней плас

тинку жиклера (4) и замените ее пластинкой жик

лера соответствующего номера, который Вы мо

жете узнать из таблицы жиклеров.

Оба отверстия для впуска воздуха (6) скоррек

тируйте на 2 мм путем закручивания воздушной

втулки (5).

Замена пластинки

жиклера
