AEG STM 20 182239 [8/11] Электрические подключения электрические подключения

– Проходное сечение трубопровода для сброса давления должно соответствовать проходному сечению полностью открытого

предохранительного клапана. Трубопровод для сброса давления должен быть выведен наружу.

– Трубопровод для сброса давления должен быть направлен вниз.

– Монтаж предохранительного клапана должен проводиться в соответствии с инструкцией по монтажу.

• Откройте кран горячей воды, заполните прибор водой, и тщательно промойте его.

• Проведите испытание на герметичность.

• Указание по прокладке циркуляционного трубопровода:

Если циркуляционный трубопровод необходим, то его можно подсоединить к патрубку (5/5`) с любой стороны (слева или справа).

ускоренного нагрева, которая активируется нажатием соответствующей кнопки. Если функция ускоренного нагревания не

используется, то кнопку (2) следует закрыть прилагаемой пластмассовой крышкой (13).

• Снимите ручку регулятора температуры.

• Снимите крышку электрической коробки.

• Подготовьте кабель и пропустите его через кабельный сальник (8) в электрическую

коробку.

• В соответствии со схемой установите требуемую мощность.

• Закройте электрическую коробку крышкой.

• Установите на место ручку регулятора температуры.

• После выполнения электрических подключений отметьте на заводской табличке

e Контактор

2-контурное подключение

• Два счетчика электроэнергии 7

a Контакт EVU

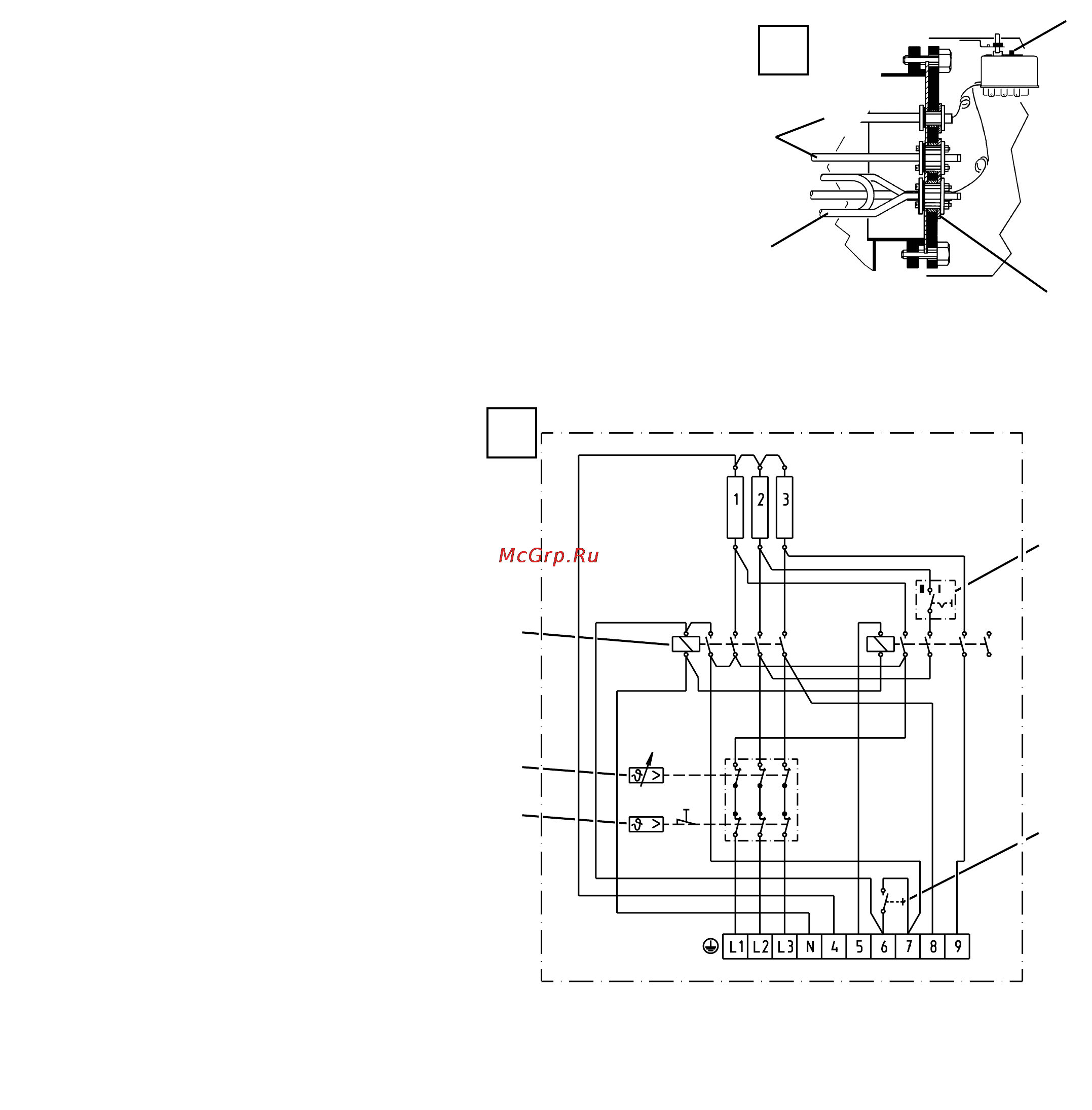

– Устанавливаемые ступени мощности представлены на

рисунке 8.

– Обратите внимание на правильность подключения фаз!

– Без пунктирных линий - для параметров

электропитания 230 В; 1 фаза+N+PE.

– С пунктирными линиями - для параметров

коробке)

8
