Сверление в стенах, используя анкерное крепление

ПРЕДУПРЕЖДЕНИЕ!

Перед бурением проверьте, что все стопорные винты хорошо зажаты.

Если при выведении коронки из материала бетонный керн остается в коронке, может

произойти серьезный несчастный случай.

1. Проверлите в стене отверстие d=15 мм и забейте анкер. Используя гаечный ключ на 24 мм,

прикрутите опорную плиту GB 50 AT, (рис. 11).

2. Установите бурильную колонку на кронштейн опорной плиты. Затяните два стопорных винта (а и

b) рожковым ключом на 24 мм. (Рис. 12). Переверните на 180 ° каретку и переустановите ее на

бурильной колонке. Присоедините сверлильную машину.

3. Установить

требуемый угол бурения, используя гайки (c, Рис. 12) и рожковый ключ на 30 мм.

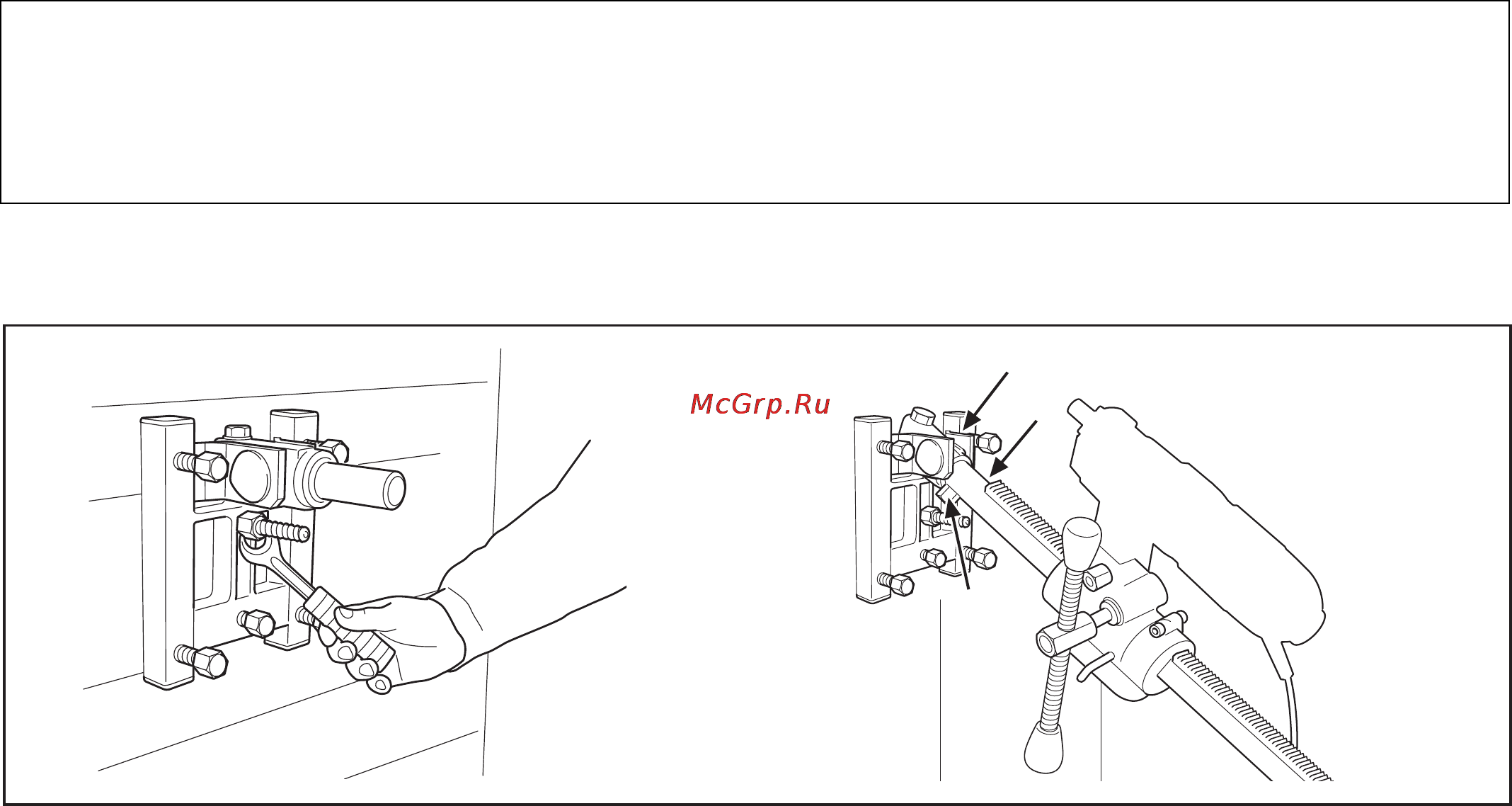

ÐÈÑ. 11 ÐÈÑ. 12
