Бурение в потолке

ПРИМЕЧАНИЕ!

Перед бурением, проверьте, что все стопорные винты хорошо зажаты. Если при вытягивании

сверла из отверстя керн остается в сверле, может произойти серьезный несчастный случай.

Не используйте больше одного удлинителя.

ПРИМЕЧАНИЕ! Для бурения в потолке используйте электродрель с полностью закрытым

двигателем, из-за возможного попадания в двигатель охлаждающей воды.

1. Соберите оборудование согласно инструкции.

2. Установите оборудование в требуемое положение.

3. Присоедините сверлильную машину через механизм быстрого съема, затяните стопорные винты

(a, Рис. 16) гаечным ключом на 24 мм.

4. Проверьте, что упорный винт (b) завинчен в бурильную колонку. Поднимите и закрепите

бурильную колонку гайкой 30 мм (c, рис. 16).

5. Проверьте, что сверло находится в правильном положении.

Уприте опорную телескопическую

колонку в потолок механизмом поддержки колонки (d).

6. Выкрутите упорный винт в потолок, чтобы обеспечить неподвижность бурильной колонки и

блокируйте гайкой 30 мм (b, Рис. 16). Используйте деревянную проставку.

7. Чтобы обеспечить дополнительную опору бурильной колонке, может использоваться опорный

кронштейн (Рис. 19).

Кронштейн закрепите на стене напротив опорной колонки, привинтив к потолку анкерным болтом

Законтрите колонку блокирующей гайкой 30 мм.

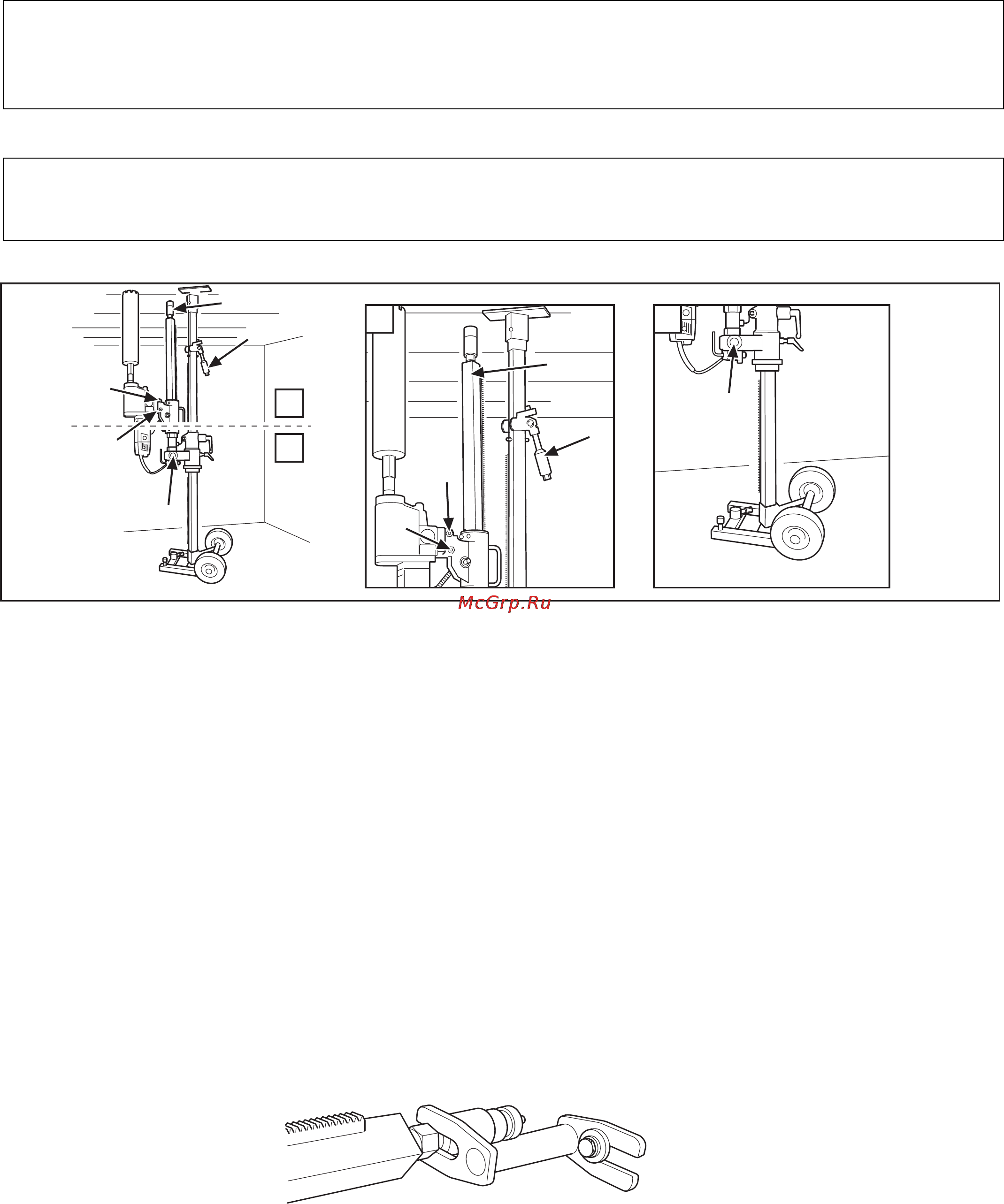

ÐÈÑ. 16 ÐÈÑ. 17 ÐÈÑ. 18

ÐÈÑ. 19
