10
Обзор
Элементы управления и функции

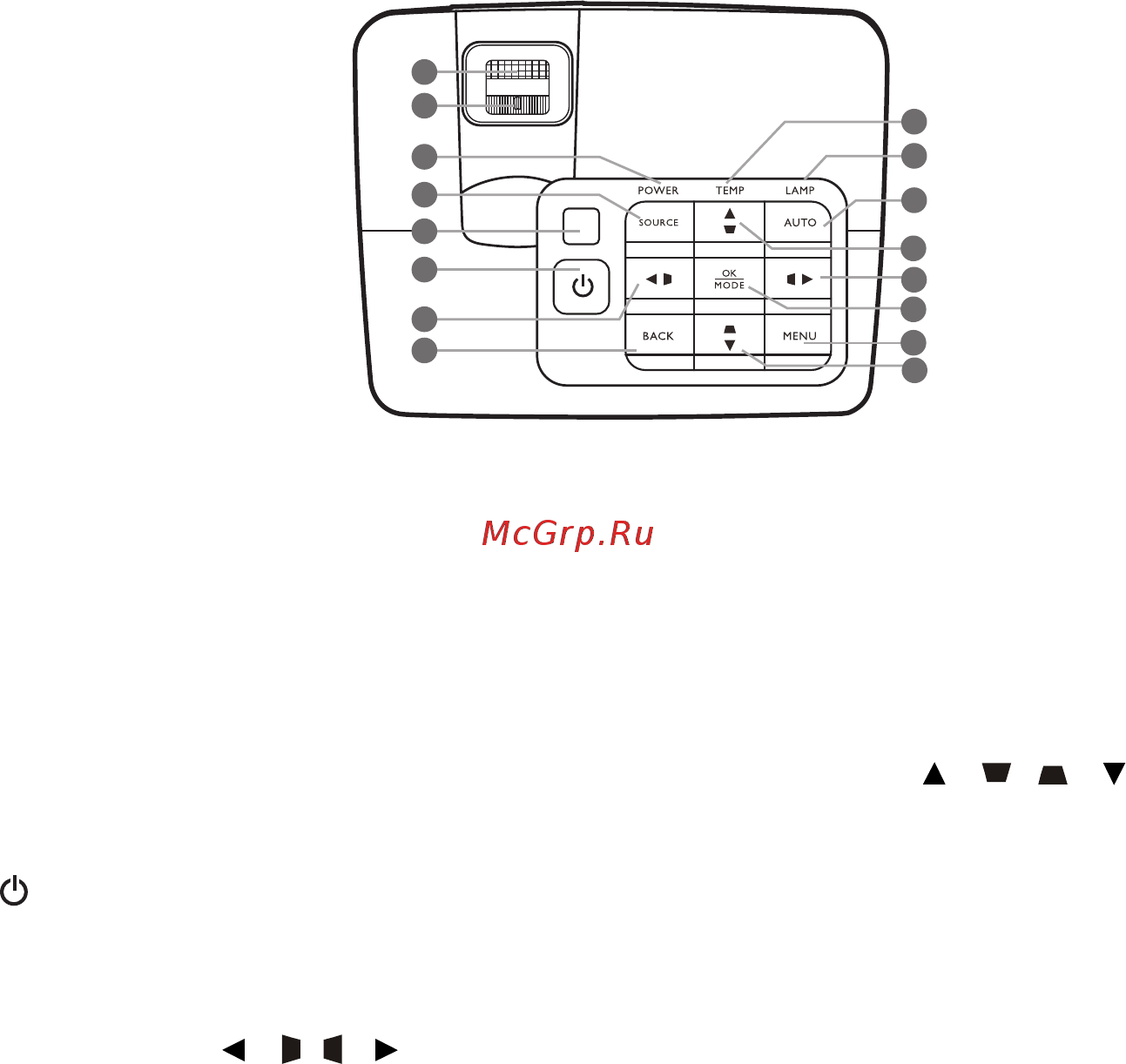

Панель управления
1. Кольцо фокусировки
Регулировка фокусного расстояния
объектива для проецируемого изображения.
2. Регулятор масштаба
Регулировка размера изображения.
3. Индикатор питания POWER
Горит или мигает во время работы проектора.
4. ИСТОЧНИК
Вывод панели выбора источника сигнала.
5. Инфракрасный датчик ДУ на верхней
панели
6. ПИТАНИЕ
Переключение проектора между режимами
ожидания и эксплуатации.
7. Кнопки коррекции трапецеидальности/
перемещения ( / , / )
Ручная коррекция
искажений изображения
врезультате проекции под углом.
При активном экранном меню (OSD) кнопки
№ 7 и № 12 используются для выбора
пунктов меню и настроек.
8. НАЗАД
Переход к предыдущему экранному меню
ивыход с сохранением настроек меню.
9. Сигнальная лампа температуры TEMP
Загорается красным цветом при перегреве
проектора.
10. Индикатор лампы LAMP
Отображение состояния лампы. Горит или
мигает в
случае нарушения нормальной
работы лампы.
11. АВТО
Автоматический выбор оптимальных
параметров изображения.
12. Кнопки коррекции трапецеидальности/
перемещения ( / , / )
Ручная коррекция искажений изображения
врезультате проекции под углом.
При активном экранном меню (OSD) кнопки
№ 7 и № 12 используются для выбора
пунктов меню и настроек.
13. OK/РЕЖИМ
• Выбор доступного режима изображения.
• Подтверждение выбранного пункта
экранного меню.
14.
МЕНЮ
• Доступ к экранному меню.
• Переход к предыдущему экранному меню
ивыход с сохранением настроек меню.
2
1
4
5
6
7
8
3
10
9
11
12
13
14
7
12
