11
Обзор

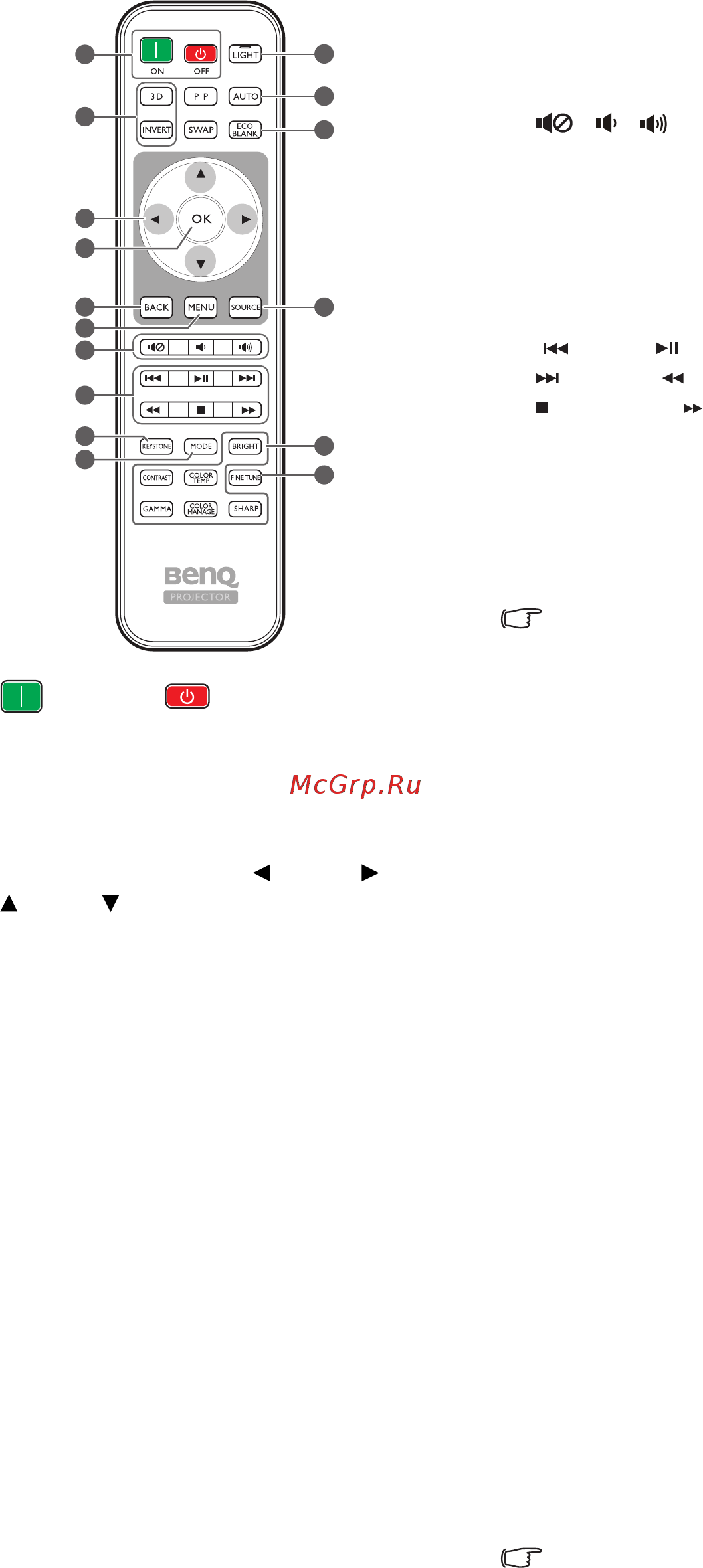

Пульт ДУ
1. ON (Вкл.), OFF (Выкл.)
Используется для включения и выключения
проектора.
2. 3D, ИНВЕРТИРОВАТЬ
Открытие меню 3D и включение/выключение
функции инвертирования.
3. Кнопки со стрелками ( влево, вправо,
вверх, вниз)
При активном экранном меню кнопки
используются для выбора пунктов меню
инастроек.
При отключенном экранном меню в режиме
подключения MHL кнопки со стрелками
используются для управления
интеллектуальным
устройством.
4. OK
Подтверждение выбранного пункта экранного
меню.
При отключенном экранном меню в режиме
подключения MHL используйте кнопку для
подтверждения выбора пунктов экранного
меню на интеллектуальном устройстве.
5. НАЗАД
Переход к предыдущему экранному меню и
выход с сохранением настроек меню.
При отключенном экранном меню в режиме
подключения MHL используйте кнопку для
подтверждения возврата или выхода
из
экранного меню на интеллектуальном
устройстве.
6. МЕНЮ
• Доступ к экранному меню.
• Переход к предыдущему экранному меню
ивыход с сохранением настроек меню.
7. , ,
• Отключение звука: Включение
ивыключение звука проектора.
• Уменьшение громкости: Уменьшение
уровня громкости проектора.
• Увеличение громкости: Увеличение
уровня громкости проектора.
8. Кнопки управления MHL
( назад, воспроизведение/пауза,
вперед, перемотка
назад,
остановка, перемотка вперед)
Возврат к предыдущему файлу/воспроизведение/
пауза/переход к следующему файлу/перемотка
назад/остановка/перемотка вперед во время
воспроизведения медиафайлов. Доступны только
при управлении интеллектуальным устройством
врежиме MHL.
В режиме подключения MHL при
отключенном экранном меню эти кнопки
используются для управления
интеллектуальным устройством: кнопки
со стрелками, OK, НАЗАД и кнопки
управления MHL.
9.
ТРАПЕЦЕИДАЛЬНОСТЬ
Открытие окна Тр. иск. 2D. Используйте
кнопки со стрелками для ручной коррекции
искаженного изображения врезультате
проекции под углом.
10. РЕЖИМ
Выбор доступного режима изображения.
11. ПОДСВЕТКА
Светодиодная подсветка загорается
и продолжает гореть в течение приблизительно
30 с при нажатии кнопок на пульте ДУ. При
повторном нажатии других кнопок в течение
10 ссветодиодная подсветка отключается.
12.
АВТО
Автоматический выбор оптимальных
параметров изображения.
13. ECO BLANK (экон. пустой экран)
Используется, чтобы скрыть изображение
на экране.
14. ИСТОЧНИК
Вывод панели выбора источника сигнала.
15. Кнопки настройки качества изображения
Эти кнопки имеют те же функции, что и для
экранного меню.
16. ТОЧНАЯ НАСТРОЙКА
Вывод окна Настройка температуры цвета.
Подробную информацию см. в разделе
Настройка температуры цвета.
PIP
и ОБМЕН недоступны.
1
2
3
16
15
11
12
13
14
4
5
6
8
9
10
7
