Champion LM4627 [8/16] Сборка газонокосилки
![Champion LM4627 [8/16] Сборка газонокосилки](/views2/1215882/page8/bg8.png)
8

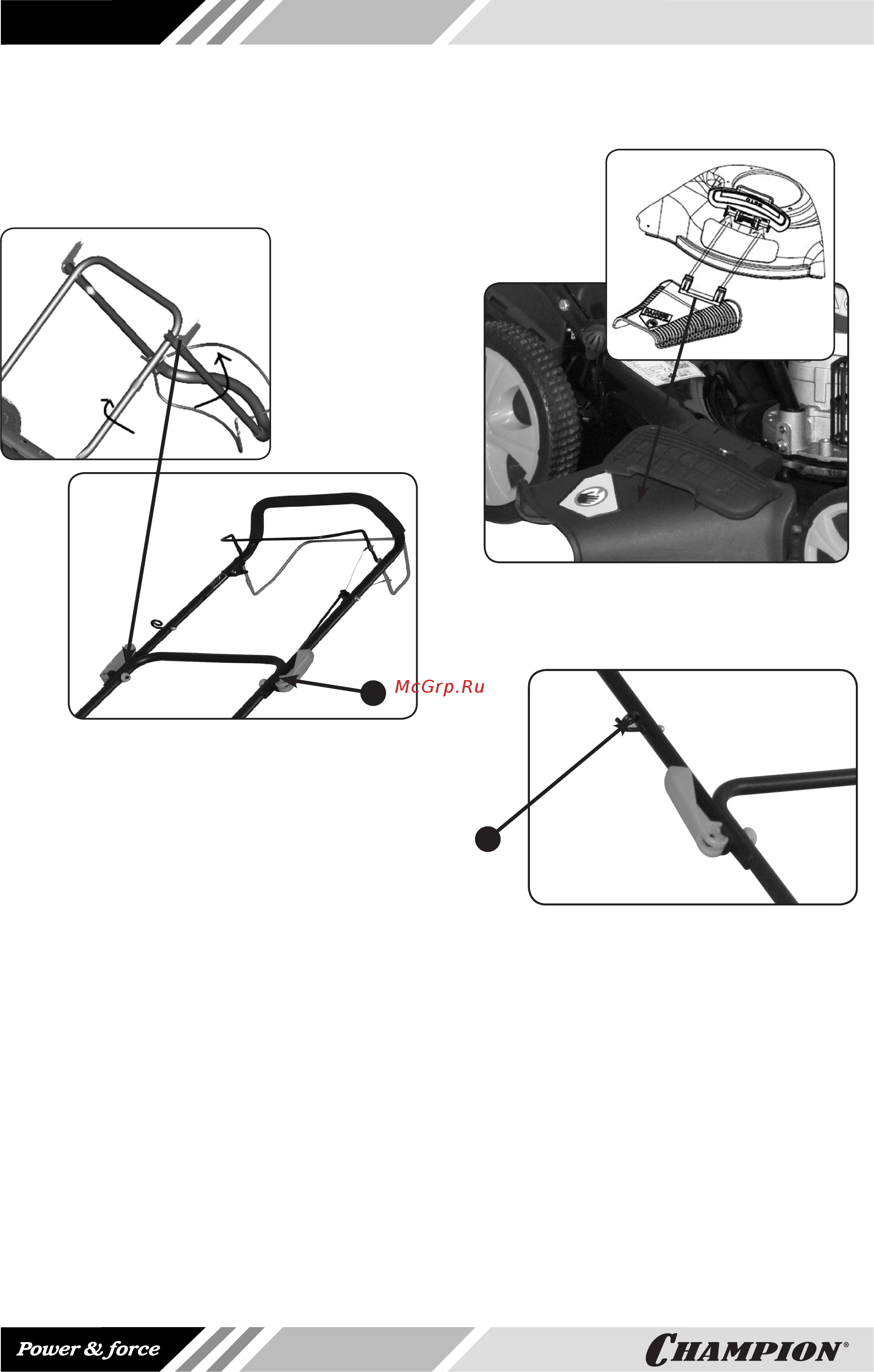

Рис.3
Для работы с возможностью бокового вы-
броса травы установите желоб для выброса
травы (Рис.3).
А
Рис.4
Ручку стартера установите в направляющую
скобу (А) на рабочей рукоятке (Рис.4).
СБОРКА ГАЗОНОКОСИЛКИ
Извлеките газонокосилку из коробки. Про-
верьте газонокосилку на отсутствие механи-
ческих повреждений.
А
Рис.2
Установите рукоятку в рабочее положение и
зафиксируйте ее специальными фиксатора-
ми (А) (Рис.2). Проверьте установку тросов
управления, они не должны быть пережаты.
Установите травосборник.
