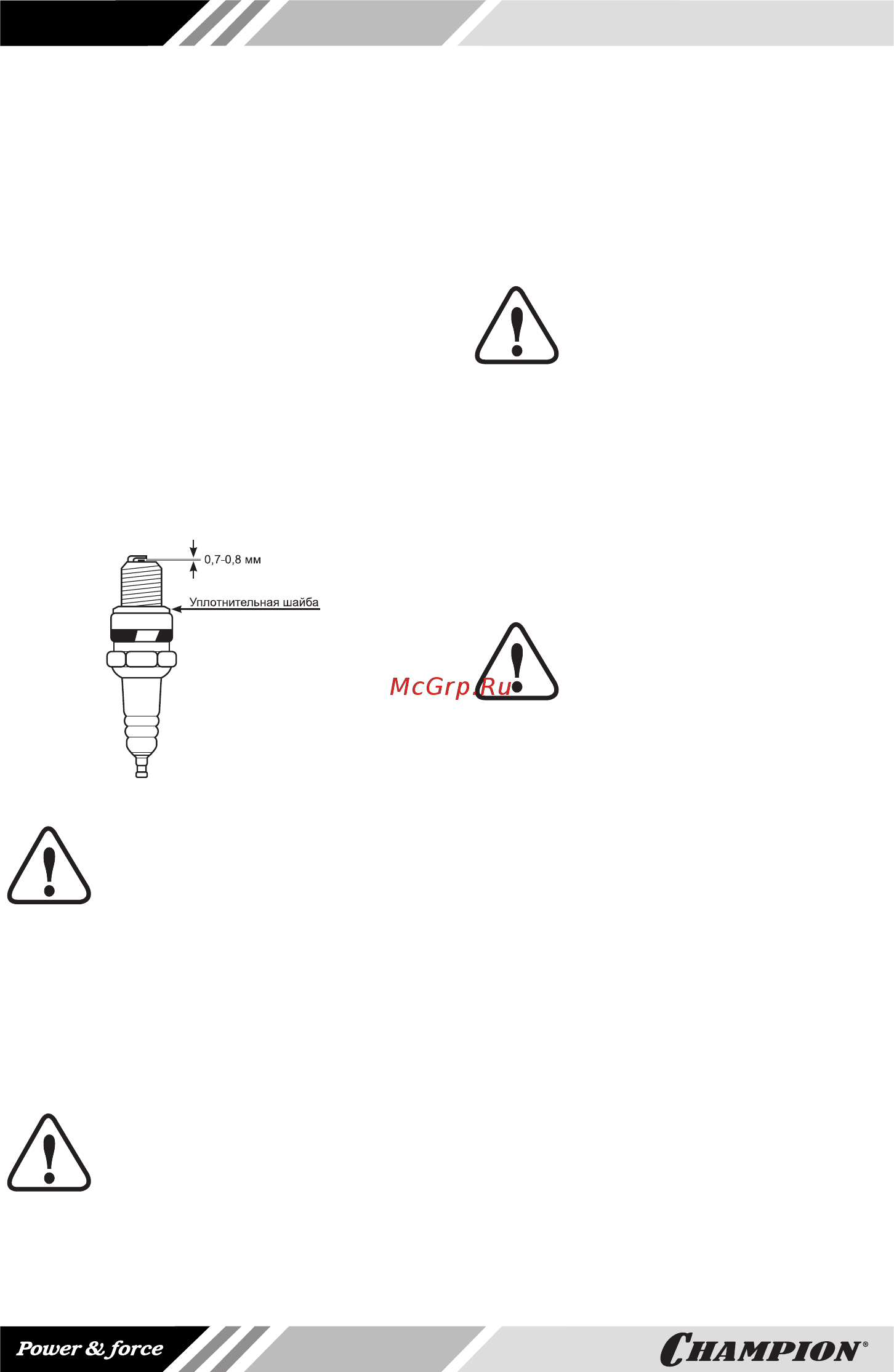

![Champion LMH5640 [20/24] Обслуживание ремня привода триммерной головки](/views2/1215890/page20/bg14.png)
20
3. Проверьте свечу зажигания. Если
электроды изношены или поврежден
изолятор, свечу необходимо заменить.
4. Измерьте зазор между электродами
свечи специальным щупом. Зазор
должен быть 0,7-0,8 мм (Рис.15). При
увеличении или уменьшении требуе-
мого зазора рекомендуется заменить
свечу, так как регулировка зазора мо-
жет привести к изменению качества
искрообразования.
4. Аккуратно закрутите свечу руками.
5. После того, как свеча зажигания уста-
новлена на место, затяните её свеч-
ным ключом и установите колпачок.
Рекомендуется через сто часов работы
заменить свечу зажигания.
Рис.15
ПРЕДУПРЕЖДЕНИЕ!
При установке новой свечи за-
жигания, для обеспечения тре-
буемой затяжки, заверните
свечу ключом на 1/2 оборота после по-
садки буртика свечи на уплотнитель-
ную шайбу. После установки бывшей в
эксплуатации свечи зажигания, для обе-
спечения требуемой затяжки заверни-
те свечу ключом на 1/4–1/8 часть обо-
рота после посадки буртика свечи на
уплотнительную шайбу.
ПРЕДУПРЕЖДЕНИЕ!
Не завернутая должным об-
разом свеча зажигания сильно
нагревается при работе дви-
гателя и может привести к его повреж-
дению. Большое усилие затяжки свечи
зажигания может повредить резьбу го-
ловки цилиндра.
ОБСЛУЖИВАНИЕ
РЕМНЯ ПРИВОДА
ТРИММЕРНОЙ ГОЛОВКИ
Проверку ремня привода триммерной
головки производить перед началом ко-
сильного сезона и через каждые 25 часов
работы.
ВНИМАНИЕ!
Все операции по проверке со-
стояния ремня, а также по за-
мене ремня, выполняются при
неработающем двигателе.
Доступ к ремню привода триммерной
головки возможен только снизу корпуса
газонокосилки. Для проверки состояния
ремня привода триммерной головки при-
поднимите корпус газонокосилки спере-
ди за корпус триммерной головки, так
чтобы свеча зажигания двигателя смо-
трела вверх.
ВНИМАНИЕ!
Опрокидывать газонокосилку
влево, вправо, а также вперед
запрещается. Возможно по-
падание моторного масла в воздушный
фильтр, глушитель и камеру сгорания
двигателя..
Проверку состояния ремня осуществляй-
те визуальным способом.
Ремень привода не должен иметь види-
мых повреждений, отслоений корда.
В противном случае ремень привода не-
обходимо заменить.
Для этого сначала необходимо снять
триммерную головку и щиток (Рис. 16,
Рис. 17):
1. Открутите 2 гайки крепления задней
части щитка к корпусу газонокосилки.
2. Открутите 4 гайки и 4 болта крепле-
ния триммерной головки и щитка к
корпусу триммерной головки.
3. Открутите гайку крепления натяжного
ролика ремня и снимите ролик.
4. Снимите ремень привода с газоноко-
силки.
