ВНИМАНИЕ!
Бумажный фильтрующий эле-
мент не подлежит очистке,
необходима его замена. Не
продувайте бумажный фильтрующий
элемент сжатым воздухом, не промы-
вайте его в бензине и других раство-
рителях. Эксплуатация двигателя с
грязным или поврежденным воздушным
фильтром, или без воздушного филь-
тра приведет к попаданию грязи и пыли
в карбюратор и двигатель, что в свою
очередь, станет причиной его быстро-
го износа. Двигатель в этом случае не
подлежит ремонту по гарантии.
4. Убедитесь в отсутствии пыли и грязи
в корпусе воздушного фильтра, при
наличии удалите их.
5. Очистите внутреннюю часть крышки
воздушного фильтра от пыли и грязи.
6. Установите на место фильтрующие
элементы. Установите крышку воз-
душного фильтра и зафиксируйте ее.
ОБСЛУЖИВАНИЕ ТОПЛИВНОГО
ФИЛЬТРА И ТОПЛИВНОГО БАКА
ПРИМЕЧАНИЕ!
Перед техническим обслужи-
ванием топливного фильтра
и бака постарайтесь вырабо-
тать топливо в топливном баке.
Каждые 300 часов работы или один раз
в год в зависимости от того, что наступит
раньше, необходимо производить очист-
ку топливного бака и топливного филь-
тра.
Для очистки бака выполните следующие
действия:
1. Открутите болты крепления топлив-
ного бака.
2. Снимите хомут топливного шланга и
снимите шланг со штуцера топливно-
го бака.
3. Промойте топливный бак чистым бен-
зином.
4. Извлеките из топливного шланга то-
пливный фильтр (Рис. 16).

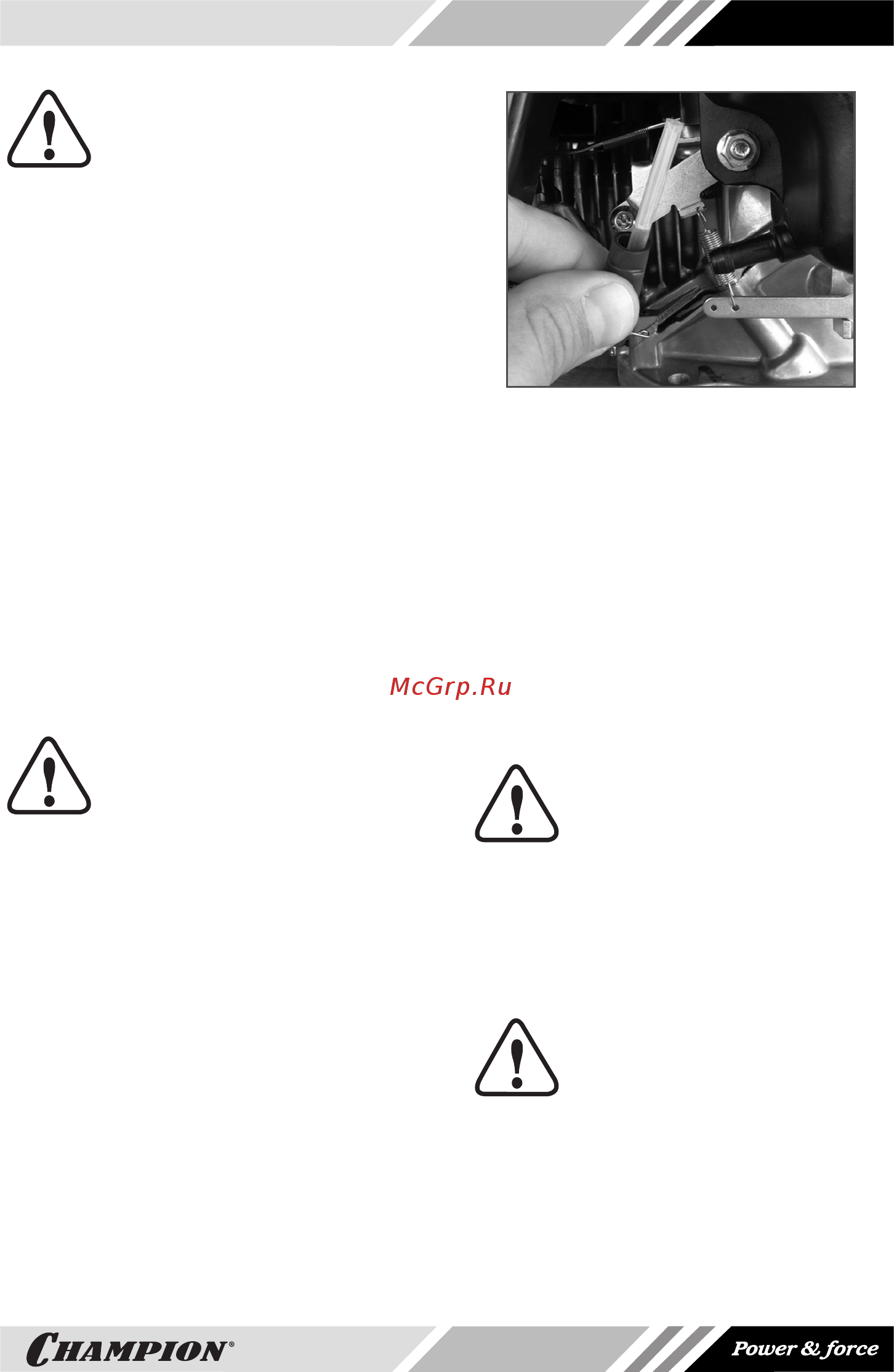

Рис. 16 Топливный фильтр
5. Произведите очистку топливного
фильтра, при возможности продуйте
сжатым воздухом. Проверьте филь-
трующую сетку на наличие механи-
ческих повреждений. При наличии
повреждений фильтр необходимо за-
менить.
6. Установку топливного фильтра и то-
пливного бака произведите в обрат-
ной последовательности.
РЕГУЛИРОВКА ЗАЗОРОВ
КЛАПАНОВ
ВНИМАНИЕ!
Зазор в клапанах необходимо
проверять через каждые 300
часов работы.
Зазор в клапанах:
Впускной клапан 0,1± 0,02 мм (холодный
двигатель).
Выпускной клапан 0,15 ± 0,02 мм (холод-
ный двигатель).
ВНИМАНИЕ!
Данная операция должна осу-
ществляться в авторизован-
ном сервисном центре.
ОБСЛУЖИВАНИЕ СВЕЧИ
ЗАЖИГАНИЯ
Рекомендованные свечи зажигания:
F7RTC или её аналоги (CHAMPION
— RN6YC, NGK — BPR7ES, Bosch —
WR5DC).
