![Champion LM5345 [27/32] Обслуживание ремня привода хода](/img/pdf.png)
Champion LM5345 [27/32] Обслуживание ремня привода хода
![Champion LM5345 [27/32] Обслуживание ремня привода хода](/views2/1215880/page27/bg1b.png)
27
ОБСЛУЖИВАНИЕ РЕМНЯ
ПРИВОДА ХОДА
Каждые 50 часов работы газонокосилки
проверяйте состояния ремня привода
хода (LM4840, LM5345).
Для этого наклоните газонокосилку так,
чтобы рукоятки легли на землю. При-
жмите рукоятки тяжелым предметом так,
чтобы исключить возможность падения
газонокосилки, или зафиксируйте иным
способом газонокосилку в таком положе-
нии.
ВНИМАНИЕ!
Отсоедините провод от свечи
зажигания.
Снимите кожух ремня, открутив
крепежные болты.
Поворачивая нож и при этом, перемещая
ремень, внимательно осмотрите его на
наличие трещин, разрывов, отслоения
корда.
При наличии повреждений замените ре-
мень.
ВНИМАНИЕ!
Замена ремня осуществляет-
ся в авторизованном сервис-
ном центре.
Установите кожух ремня и закрутите кре-
пежные болты.
ОБСЛУЖИВАНИЕ НОЖА
ОСТОРОЖНО!
Все работы по обслуживанию
ножа выполняйте в защитных
перчатках.
Для проверки ножа на предмет меха-
нических повреждений наклоните га-
зонокосилку так, чтобы рукоятки легли
на землю. Прижмите рукоятки тяжелым
предметом так, чтобы исключить воз-
можность падения газонокосилки, или
зафиксируйте иным способом газоноко-
силку в таком положении. Очистите нож
и адаптер ножа (Рис. 18) от загрязнений.
Внимательно осмотрите нож на предмет
трещин, сколов, выбоин. При обнаруже-
нии механических повреждений или се-
рьезных подозрений в их наличии реко-
мендуется снять нож.
Обратите внимание на положение ножа
относительно адаптера. Если нож сме-
щен относительно адаптера (это воз-
можно при сильном ударе о препятствие)
необходимо также снять нож и адаптер.
Для этого установите нож перед собой
в положении как на Рис. 18. Левой рукой
возьмитесь за левую лопасть ножа и за-
фиксируйте его, правой рукой установите
накидной ключ на болт 1 (Рис.18) и откру-
чивайте его по направлению к левой руке
(против часовой стрелки относительно
оси вращения болта).
ВНИМАНИЕ!
Для снятия адаптера реко-
мендуется обратиться в ав-
торизованный сервис.

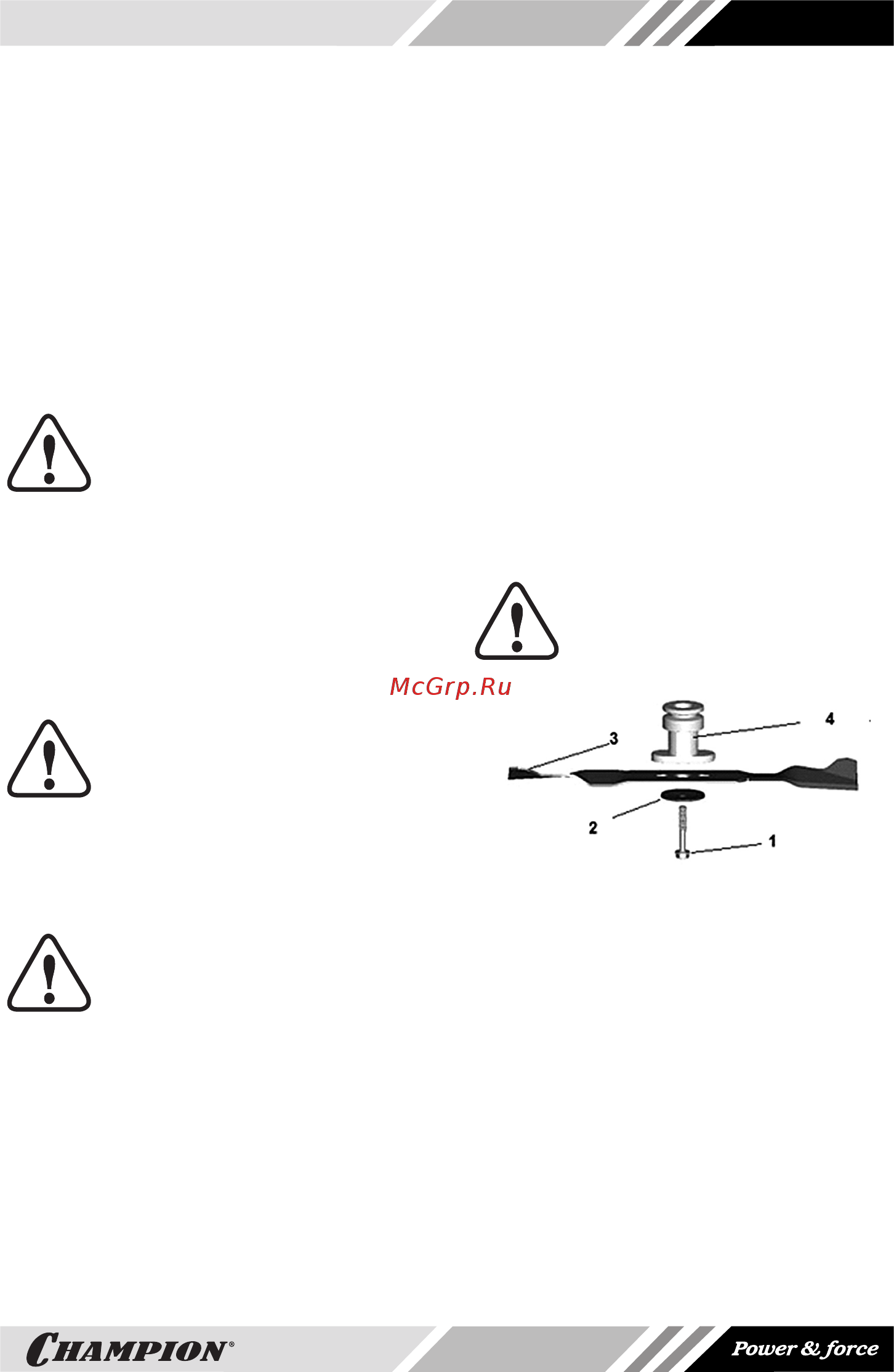

Рис. 18 Обслуживание ножа
1 – Болт крепления 2 – Шайба
3 – Нож 4 – Адаптер ножа
При наличии серьезных повреждений
ножа рекомендуется провести баланси-
ровку и заточку в авторизованном сер-
висном центре.
При появлении вибрации работающей га-
зонокосилки проверьте крепление ножа
и балансировку ножа в авторизованном
сервисном центре.
При необходимости замените нож. Уста-
новите нож в обратном порядке.
