РАСПАКОВКА И СБОРКА

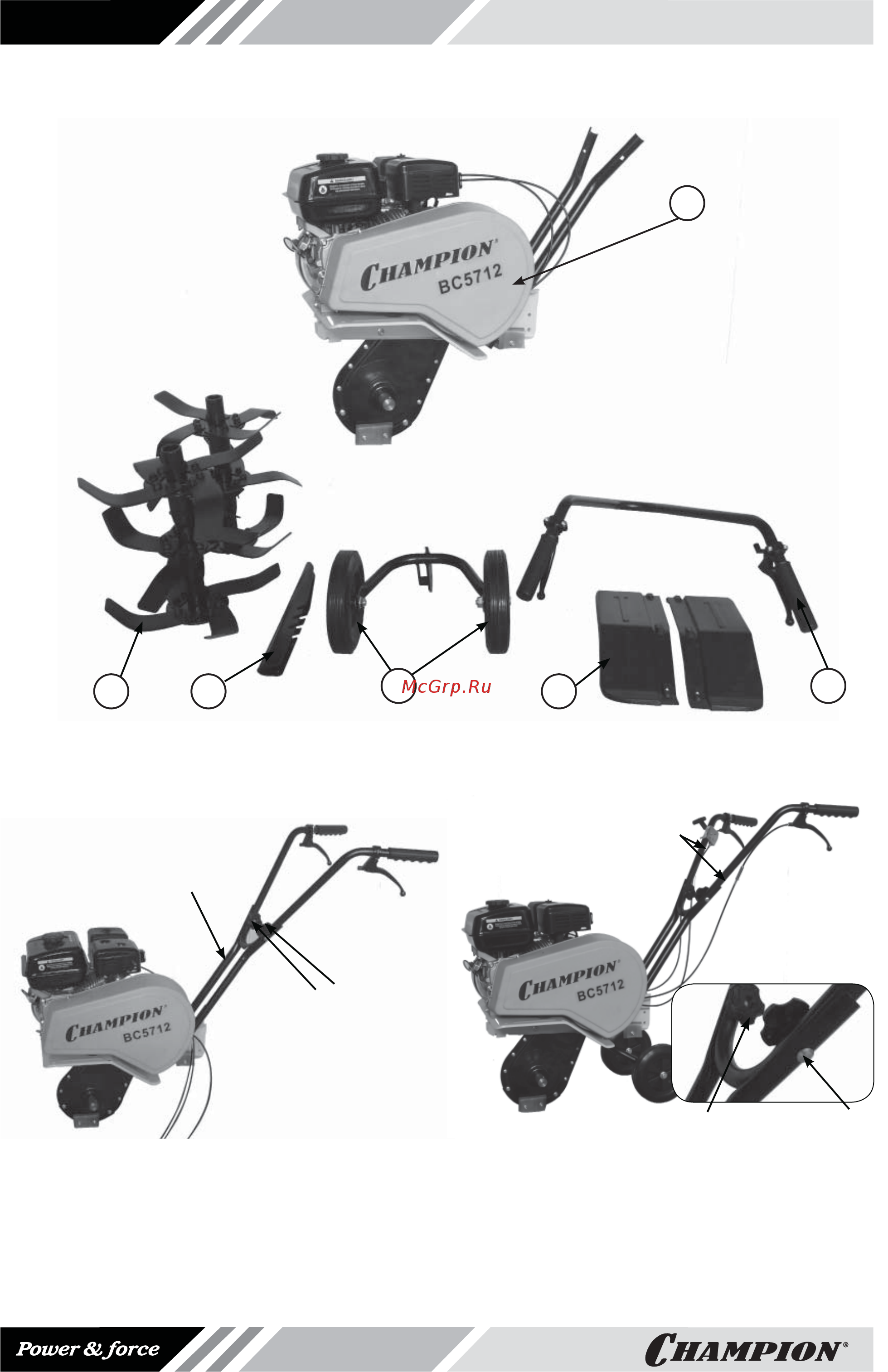

РИС.3

нижние

рукоятки

крепежные

болты

РИС.4

верхние

рукоятки

барашковая гайка и болт

Используя крепежные болты установите на

раму культиватора нижние рукоятки (рис.3).

Установите верхние рукоятки управления,

используя болты с пластмассовой гайкой из

комплекта крепежа (Рис.4).

Установите фрезы, как показано на Рис.5,

используя пальцы и шплинты из комплекта.

Установите правую и левую боковую защи-

ту, используя болты из комплекта крепежа

(Рис.5).

1. Культиватор с тросами и рукоятками 2. Опорные колеса 3. Сошник

4. Верхние рукоятки 5. Боковая защита 6. Рабочие фрезы

РИС.2
