9
ВНИМАНИЕ!
Использование заднего хода:
В культиваторе BC5712 есть
возможность использовать за-
дний ход. Для этого нажмите ле-
вую ручку вниз. Не нажимайте пра-
вую и левую ручки одновременно!
Это может привести к поврежде-
нию устройства. Берегите ноги
при использовании заднего хода.
Установите сошник, как показано на Рис.6
используя для этого шплинт и палец
.
Культиватор предназначен для работы в ого-
роде и саду. Внимательно прочтите руковод-
ство по эксплуатации двигателя, особое вни-
мание уделяя главе, где описывается запуск
и остановка двигателя. Во избежание попа-
дания масла в камеру сгорания во время ра-
боты держите двигатель горизонтально. На-
клоны двигателя свыше 10° должны быть
кратковременными.
Установка
сошника (рис. 6)
Сошник обеспечивает различную глубину
обработки почвы. Если Вы устанавливаете
сошник слишком глубоко в почву, движение
машины замедлится, и глубина культиви-
рования увеличится. Поднимая сошник, Вы
увеличите скорость машины, но культивиро-
вание будет более поверхностное. Правиль-
ная установка глубины сошника зависит от
почвы.
Регулировка троса сцепления (рис. 7)
После сборки культиватора
и запуска дви-
гателя необходимо проверить регулировку
тросов сцепления:
1. Если после запуска двигателя, при не
нажатой ручке сцепления, начинают
вращаться фрезы, значит, трос сцепле-
ния сильно натянут и его необходимо
удлинить. Для этого ослабьте контргай-
ку(1) и раскрутите (А) соединительную
муфту троса(2). После установки необ-
ходимой длины троса сцепления закру
-
тите контргайку.
2. Если после запуска двигателя при на-
жатии на ручку сцепления, фрезы не на-
чинают вращаться, значит, трос сцепле-
ния слишком длинный и его необходимо
укоротить. Для этого ослабьте контргай-
ку и закрутите(В) соединительную муф-
ту троса. После установки необходимой
длины троса сцепления закрутите кон-
тргайку.

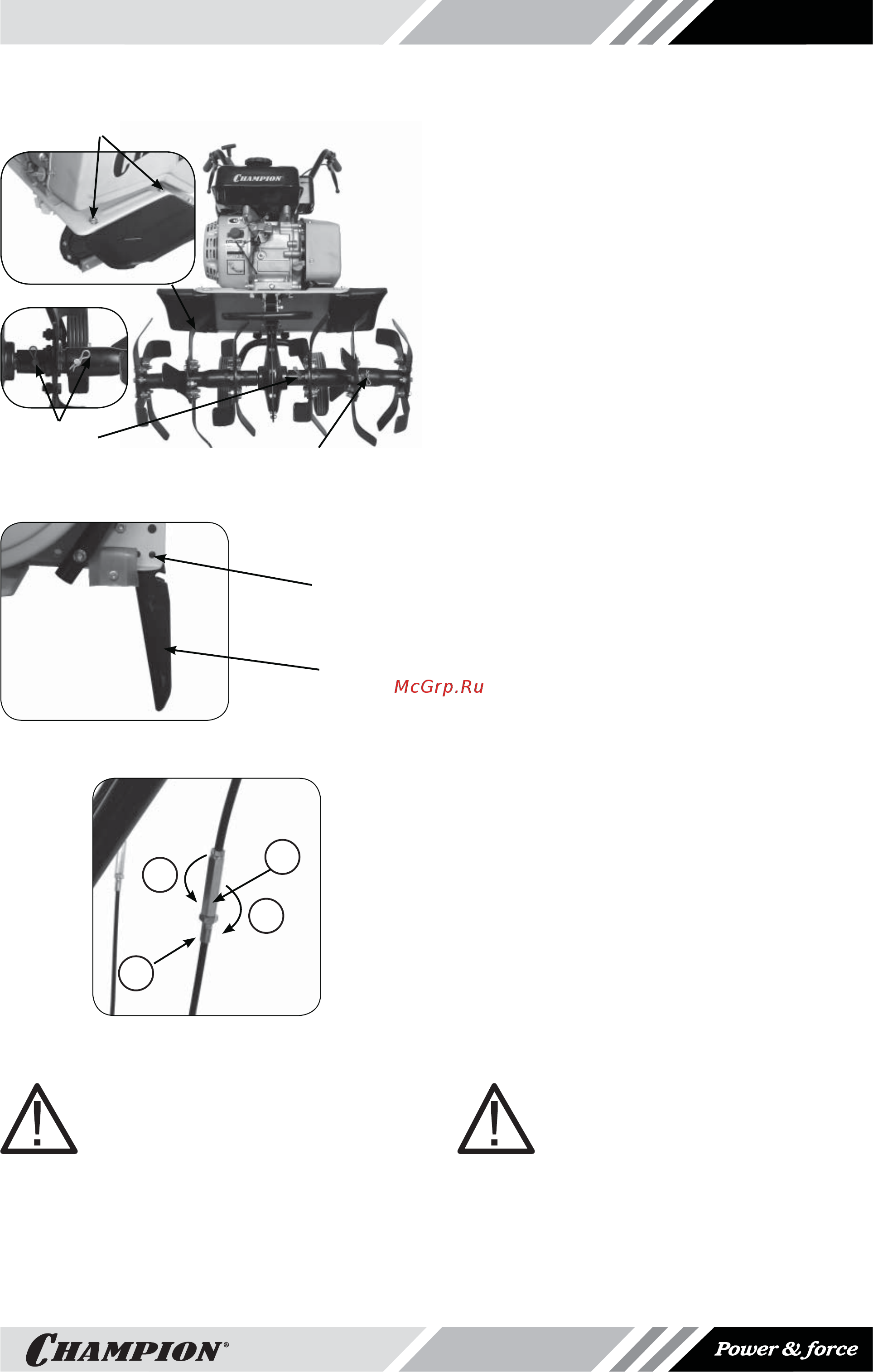

РИС.5
РИС.6
шплинт
и палец
сошник
болты
крепления
шплинт
и палец
РИС.7
1
2
А
В
ВАЖНО:
Правильная регулировка троса
сцепления обеспечивает плавное
включение вращения фрез и обе-
спечивает неподвижность фрез
на холостом ходу. Неправильная
регулировка троса может приве-
сти к риску получения травмы, а
так же к выходу культиватора из
строя.
