21

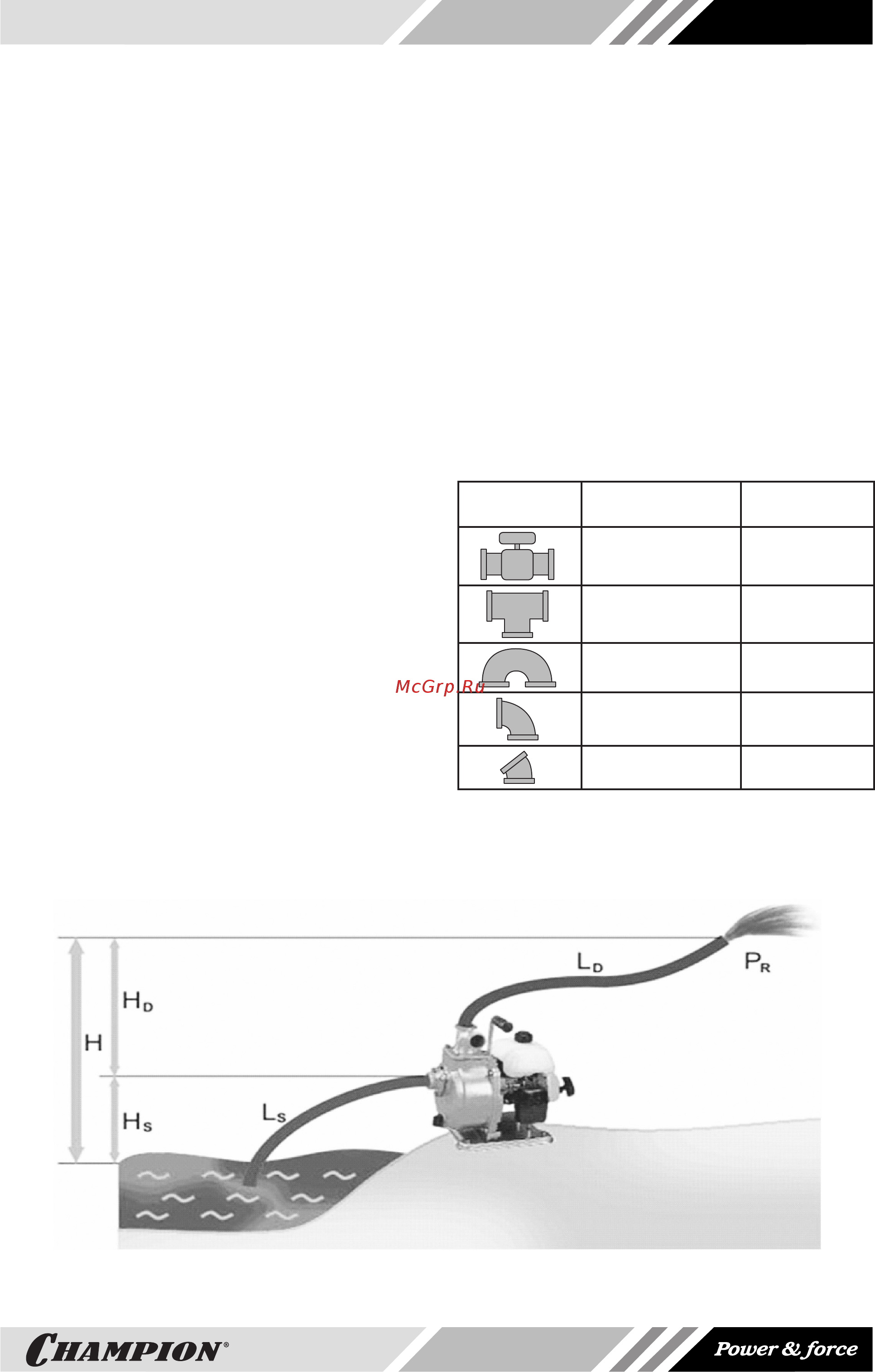

РАСЧЕТ ПРОИЗВОДИТЕЛЬНОСТИ
МОТОПОМПЫ
Выбор модели помпы зависит от ее приме-
нения для конкретных условий. Исходными
данными для выбора помпы являются:
1. Максимальная производительность (л/
мин.).
2. Высота водяного столба между распо-
ложением помпы и точкой разбора.
3. Потери во время передачи воды (ги-
дравлическое сопротивление в трубо-
проводах, соединениях, кранах).
Q — производительность (л/мин).
H = Hs + Hd + Pr — высота точки разбора от
поверхности забора воды, где:
Hs — высота расположения помпы по отно-
шению к уровню поверхности забора
воды (не более 8,5 метров для самовсасыва-
ющих устройств по закону Торричелли);
Hd — высота подъема;
Pr — давление жидкости на выходе из точ-
ки разбора примерно 1 атм. (10 м водяного
столба).
L — общая длина трубопровода от точки за-
бора до точки разбора.
L = Ls + Ld + K, где
Ls — длина трубопровода от точки забора до
помпы,
Ld — длина от помпы до точки разбора,
K — эквивалент в метрах гидравлических
потерь в трубопроводах, соединениях и кра-
нах.
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ
СОПРОТИВЛЕНИЙ (К)
Рисунок Тип соединения
Гидравличе-
ские потери
Кран полностью
открытый
1 м
Т – образный
переходник
3 м
Разворот на180º 2,5 м
Поворот на 90º 2 м
Изгиб на 45º 1,5 м
Рис.16
