УСТРОЙСТВО НАСОСА МОТОПОМПЫ

Устройство водяного насоса схематично показано на Рис.4.

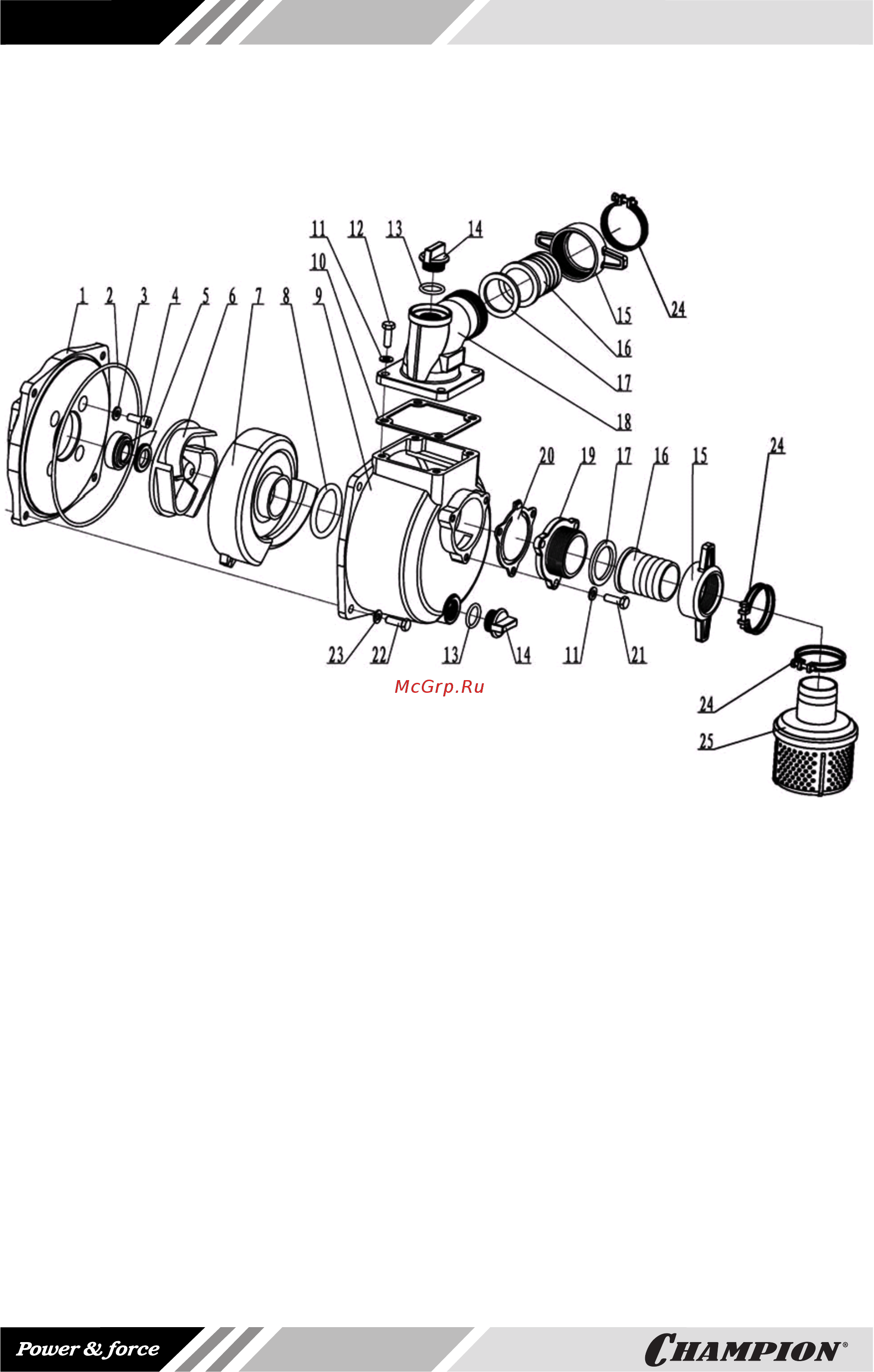

Рис.4. Основные детали насоса

1,23 Корпус помпы 2. Уплотнение корпуса помпы 5.Сальник 6. Крыльчатка (рабочее колесо)

7. Корпус крыльчатки (улитка) 8. Уплотнение корпуса крыльчатки 15. Гайка фланца

16. Патрубок для подсоединения рукавов 20. Обратный клапан 24. Хомут для крепления рукавов

25. Фильтр всасывающий

ПРИНЦИП РАБОТЫ ВОДЯНОГО НАСОСА

Принцип работы водяного насоса заключается в центробежном эффекте отбрасывания име-

ющейся в корпусе воды рабочим колесом (6) внутри корпуса насоса и формировании потока

улиткой (7) в направлении напорного патрубка . При этом ближе к оси вращения рабочего ко-

леса возникает разряжение, позволяющее открыть обратный клапан и всасывать воду через

всасывающий патрубок. Всасывание начинается спустя некоторое время после пуска двига-

теля, в зависимости от высоты всасывания. Перенос воды до насоса и от насоса осуществля-

ется с помощью рукавов, которые присоединяются непосредственно к насосу через патруб-

ки(16) с помощью хомутов(24).
