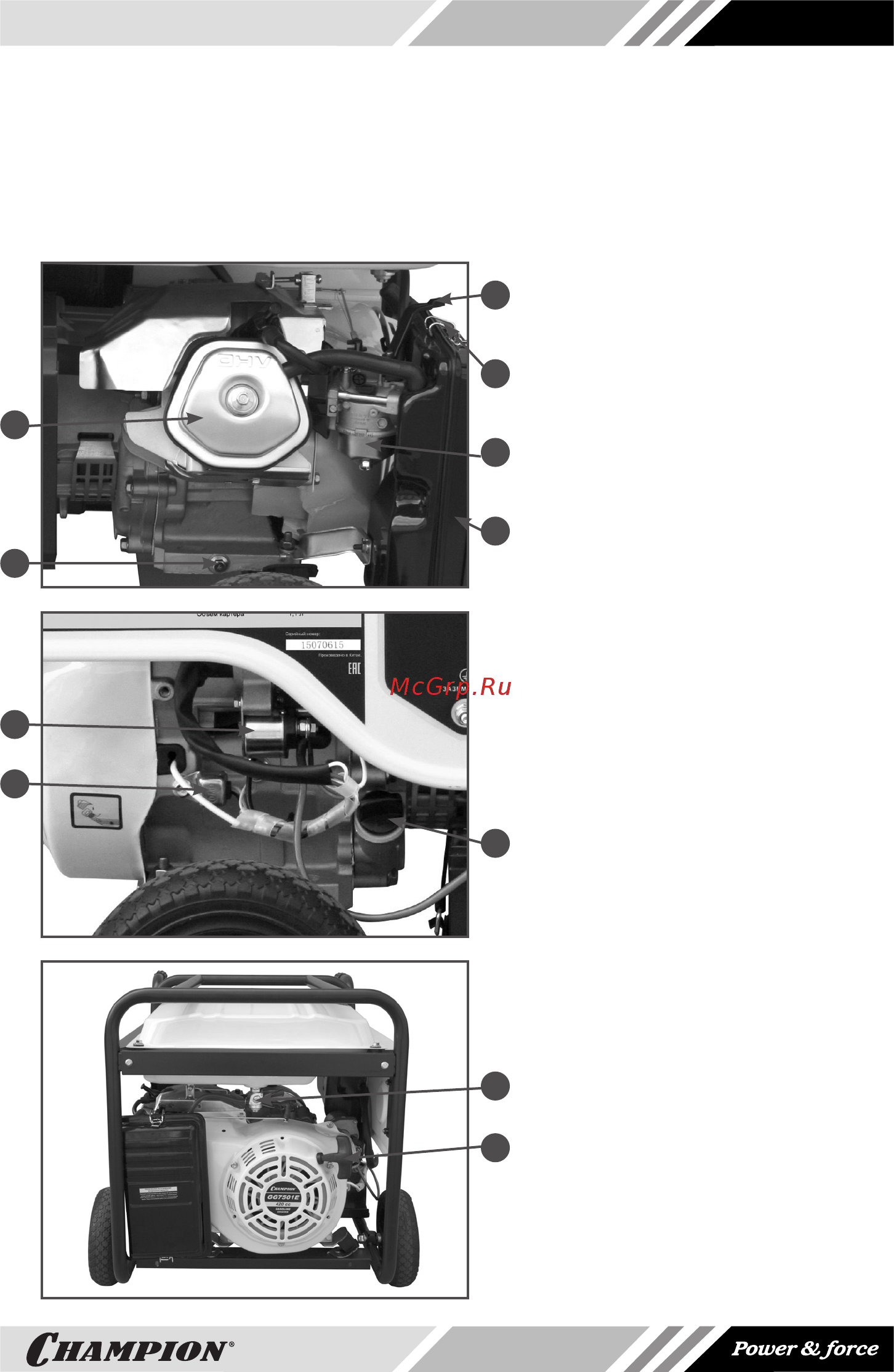

Champion GG6500 [11/28] Расположение основных узлов и органов управления генератором приведено на рис 1a 1d

8. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ

УПРАВЛЕНИЯ

Рис. 1А

1. Пробка для слива масла из картера

2. Крышка клапанного механизма

3. Карбюратор

4. Рычаг воздушной заслонки

5. Защелка крышки воздушного

фильтра

6. Корпус воздушного фильтра

Рис. 1B

1. Датчик уровня масла

2. Стартер электрический(7501Е)

3. Крышка/щуп маслозаливной

горловины картера

Рис. 1C

1. Стартер ручной

2. Кран топливный

Расположение основных узлов и органов управления генератором приведено

на Рис. 1A-1D.
