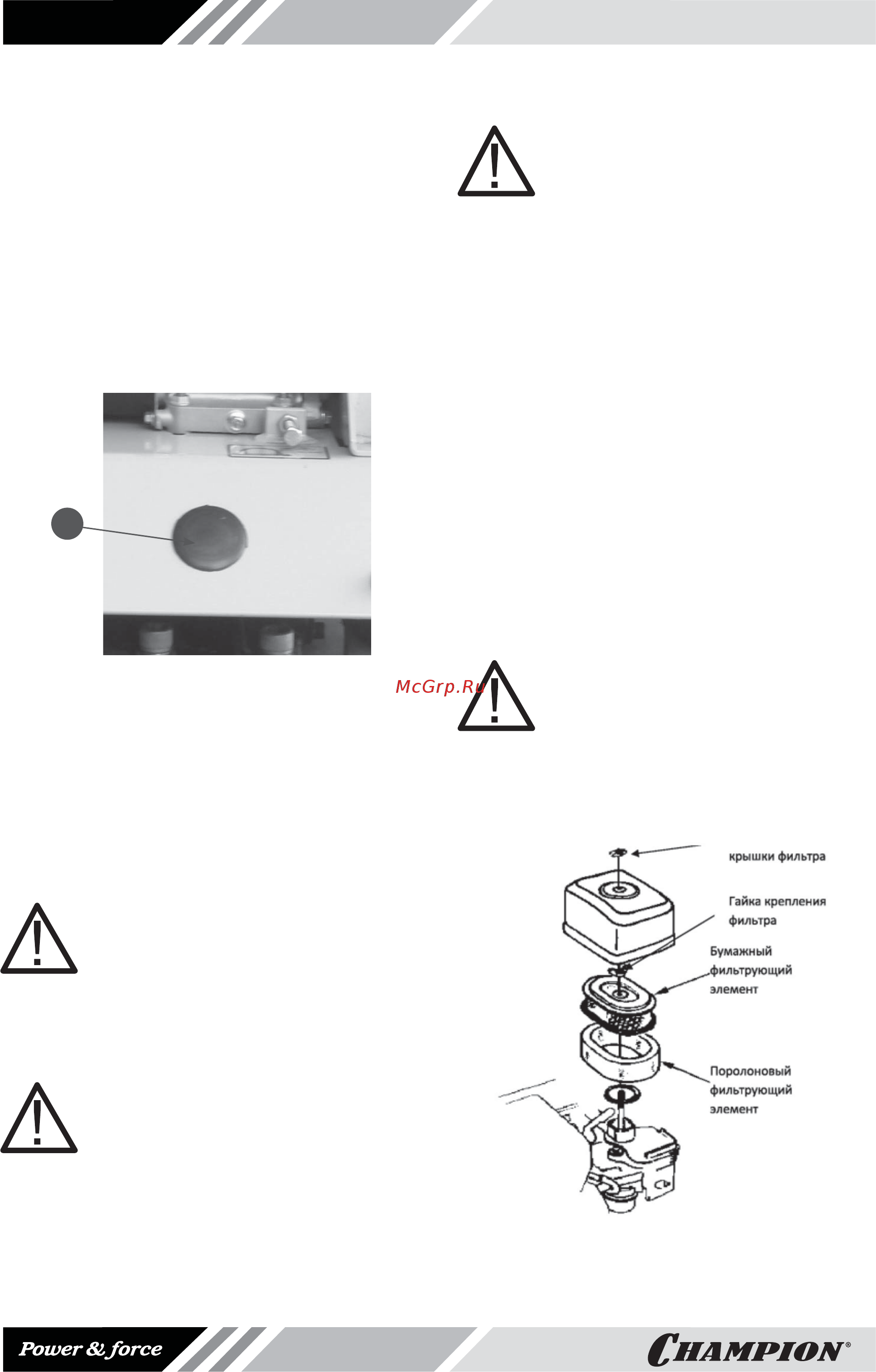

![Champion PC9045F [10/20] Проверка и замена масла в вибраторе](/views2/1216203/page10/bga.png)
10
ПРОВЕРКА И ЗАМЕНА МАСЛА
В ВИБРАТОРЕ
С завода виброплита поставляется с заправ-
ленным маслом вибратором.
В вибратор виброплит заливается моторное
масло в объеме:
PC9045F - 300 мл.
PC1150FT - 400 мл.
При выборе масла для вибратора
необходимо руководствоваться данными
повыбору масла для двигателя.
1
Рис.7
Для замены/добавления масла необходимо:
- PC9045F- снять резиновую заглушку (1)
рис. 7 в фронтальной части виброплиты и
открутить пробку заливного отверстия.
- PC1150FT- открутить пробку заливного
отверстия рядом с правой крышкой
подшипника (12) Рис. 2.
ВНИМАНИЕ!
При вводе в эксплуатацию нового
изделия первую замену масла не-
обходимо сделать после 5 моточа-
сов работы, вторую замену через
25 моточасов. Каждая последую-
щая замена масла в вибраторе че-
рез 50 моточасов работы.
ПРИМЕЧАНИЕ!
Замену масла в вибраторе реко-
мендуется производить одновре-
менно с заменой масла в двигате-
ле.
ЗАЗОР В КЛАПАНАХ ДВИГАТЕЛЯ
ВНИМАНИЕ!
Зазор в клапанах необходимо про-
верять через каждые 100 часов ра-
боты.
Зазор в клапанах:
Впускной клапан 0,1± 0,02 мм
(холодный двигатель).
Выпускной клапан 0,15 ± 0,02 мм
(холодный двигатель).
ГЛУШИТЕЛЬ И ОХЛАЖДАЮЩИЕ
РЕБРА ЦИЛИНДРА
Очистите глушитель, удалив скопившуюся
сажу из выхлопного отверстия. Эту опера-
цию необходимо выполнять по мере необхо-
димости, чтобы двигатель работал беспере-
бойно без потери мощности.
Поддерживайте охлаждающие ребра цилин-
дра в чистоте. Регулярно очищайте ребра
цилиндра от грязи и постороннего мусора,
так как это может привести к перегреву дви-
гателя и вых
оду
его из строя.
ВНИМАНИЕ!
Выход из строя двигателя в ре-
зультате перегрева из-за грязных
охлаждающих ребер цилиндра не
подлежит ремонту по гарантии.
ВОЗДУШНЫЙ ФИЛЬТР
Рис.8
