Tantos TSi-B451 [26/123] Подключение камер tsi sdw231z22
![Tantos TSi-B451 [26/123] Подключение камер tsi sdw231z22](/views2/1216757/page26/bg1a.png)
25
2
–
Выход BNC
Выход аналогового видео в стандарте PAL
3
–

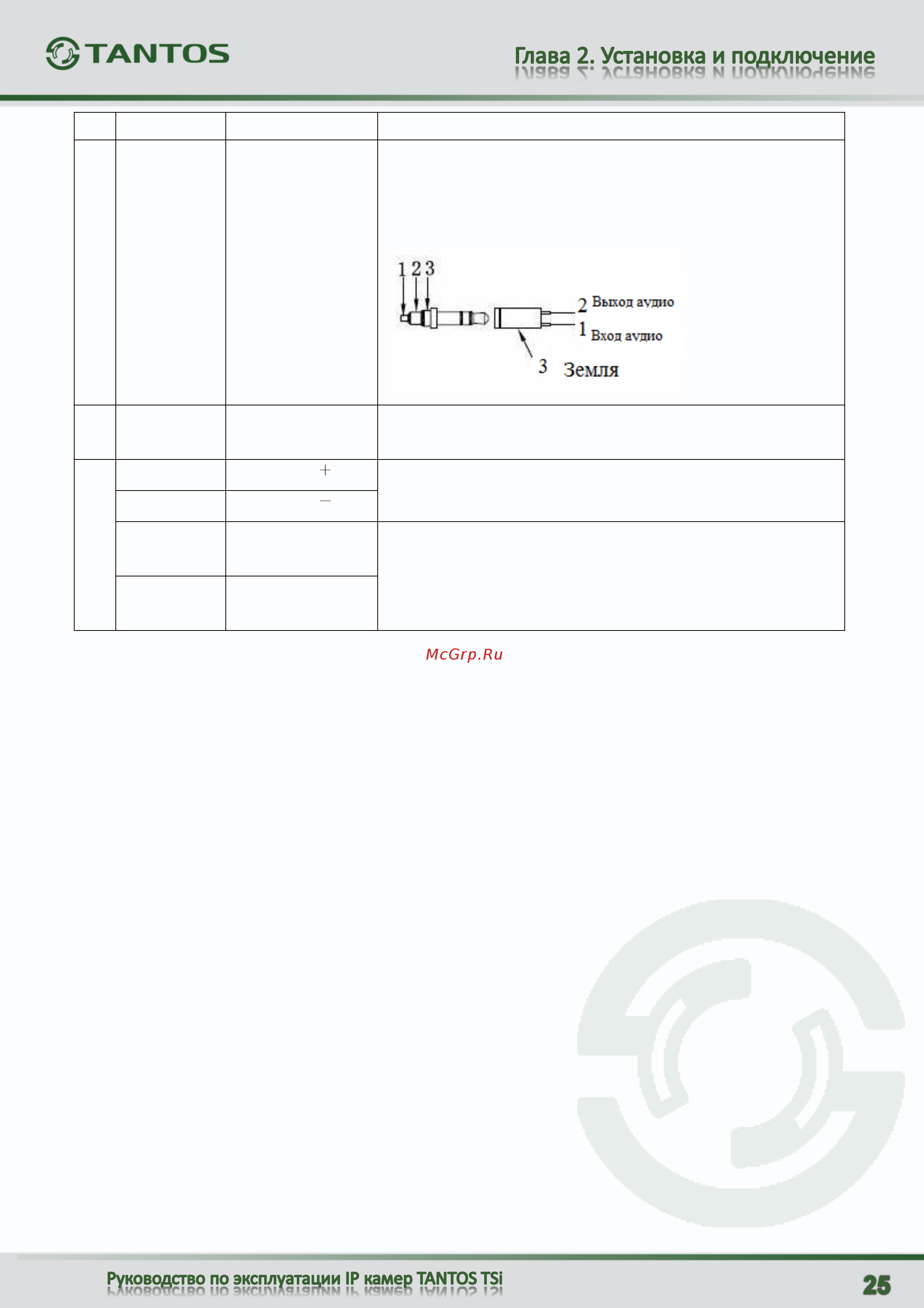

Аудио
Вход/Выход
Разъем 3.5мм для подключения устройств аудиовыхода
(активные акустические колонки, выходное сопротивление
>16Ω) и аудиовхода (активный микрофон, входное
сопротивление 1kΩ)
4
–
Сетевой
интерфейс
Кабель для подключения Ethernet
5
Розовый
RS485
Не используется
Зеленый
RS485
Оранжевый
Вход тревоги
(DC12V)
Контакты COM» вход «-», «IN» - вход «+» предназначены для
подключения внешних датчиков и управляются подачей
напряжения +5…+12В.
Фиолетовый
Вход тревоги
(земля)
2.2.10 Подключение камер TSi-SDW231Z22
Разметьте крепежные отверстия для крепления кронштейна с помощью шаблона из комплекта
поставки. Прикрутите крепежный кронштейн. Для крепления рекомендуется использовать
метизы диаметром 8 мм и длиной не менее 75 мм и надежно закрепить камеру на опоре для
исключения вибраций под действием ветра.
Открутите винт на кронштейне, снимите крышку, прикрывающую полость для размещения
кабелей. Проденьте сигнальные камеры в полость кронштейна.
Аккуратно уложите кабели в полость кронштейна и установите на место защитную крышку
кронштейна, закрепите ее винтом из комплекта поставки.
Помните, что необходимо обеспечить плотное прилегание кронштейна к стене, а затем
герметизировать место крепления герметиком.
Подключите источник питания 24 Вольт переменного тока из комплекта к соответствующему
разъему кабеля IP-камеры.
В разъем LAN включите кабель Ethernet, второй конец которого подключите к сетевой карте
компьютера.
