65

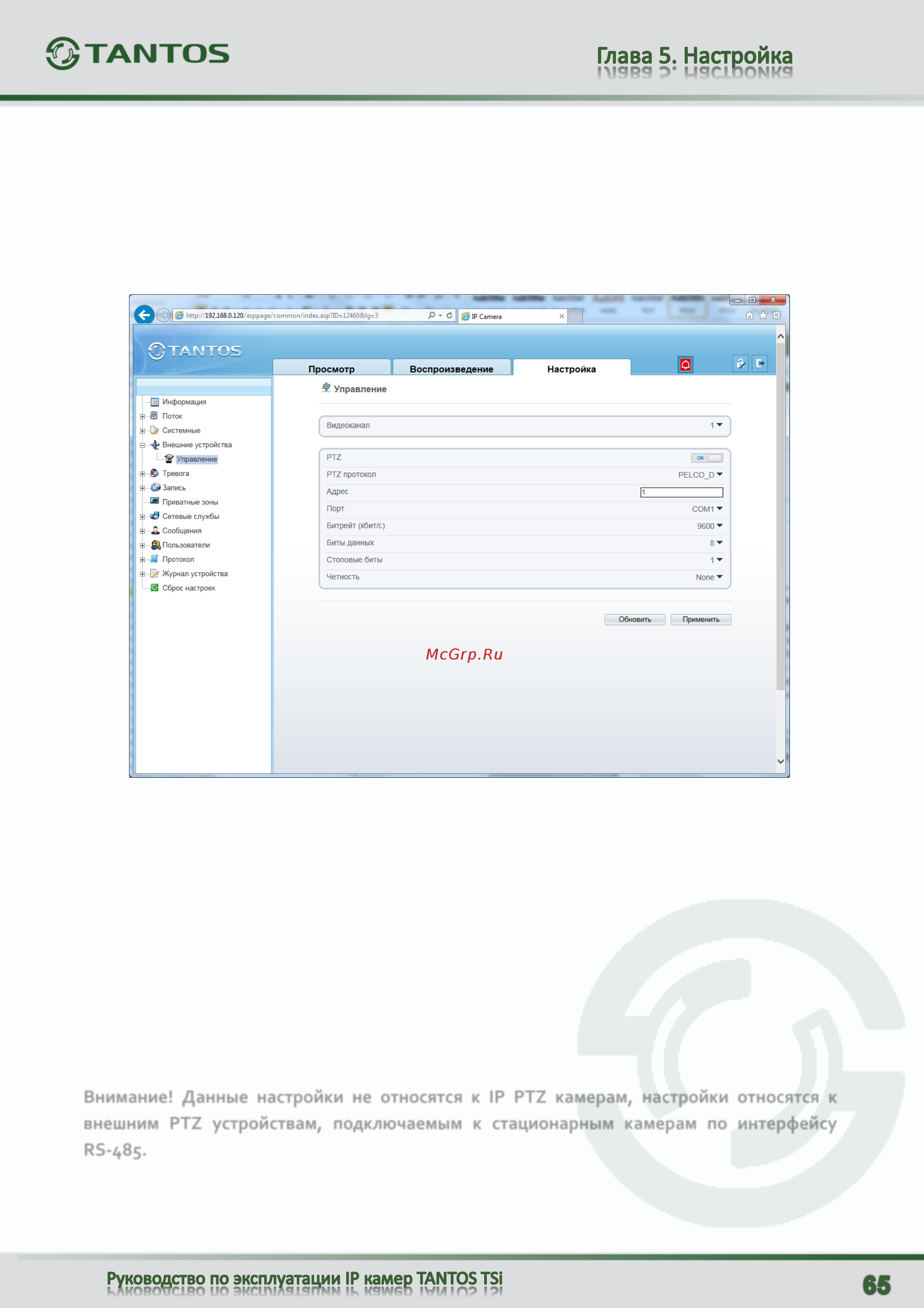

5.4 Меню «Внешние устройства»
В данном меню можно управлять настройками PTZ камер, клавиатуры управления PTZ и
кассового терминала.
5.4.1 Меню «PTZ»
В данном меню можно настроить параметры подключения PTZ устройства по интерфейсу
RS-485.
Для многопортовых IP видеосерверов можно выбрать текущий канал в пункте «Видеоканал».
Параметр «PTZ» включает управление PTZ устройством. В пункте «PTZ протокол» можно
выбрать протокол управления – Pelco P или Pelco D.
В пункте «Адрес» вводится PTZ адрес камеры (от 1 до 254). В пункте «Порт» выбирается
порт RS-485 управления PTZ (в камерах – один порт, в многоканальных видеосерверах может
быть несколько портов).
В пункте «Битрейт» выбирается скорость передачи данных протокола управления.
В пункте «Биты данных» выбирается количество бит данных (от 4 до 8), в пункте «Стоповые
биты» выбирается количество стоповых бит (1, 1.5, 2).
В пункте «Четность» устанавливается режим контроля четности.
Внимание! Данные настройки не относятся к IP PTZ камерам, настройки относятся к
внешним PTZ устройствам, подключаемым к стационарным камерам по интерфейсу
RS-485.
