11. BackColor

Эта функция такая же, как и FrontColor, но меняет цвет фона.

12. 1-||-3

Эта функция может последовательно измерять ёмкости на TP1, TP3, эта функция может измерить

очень малый конденсатор. А долгое нажатие будет выходить из функции.

13. 1- - 3

Эта функция может проводить серию измерений сопротивления и индуктивности на TP1, TP3, Долгое

нажатие на кнопку выйдет из функции.

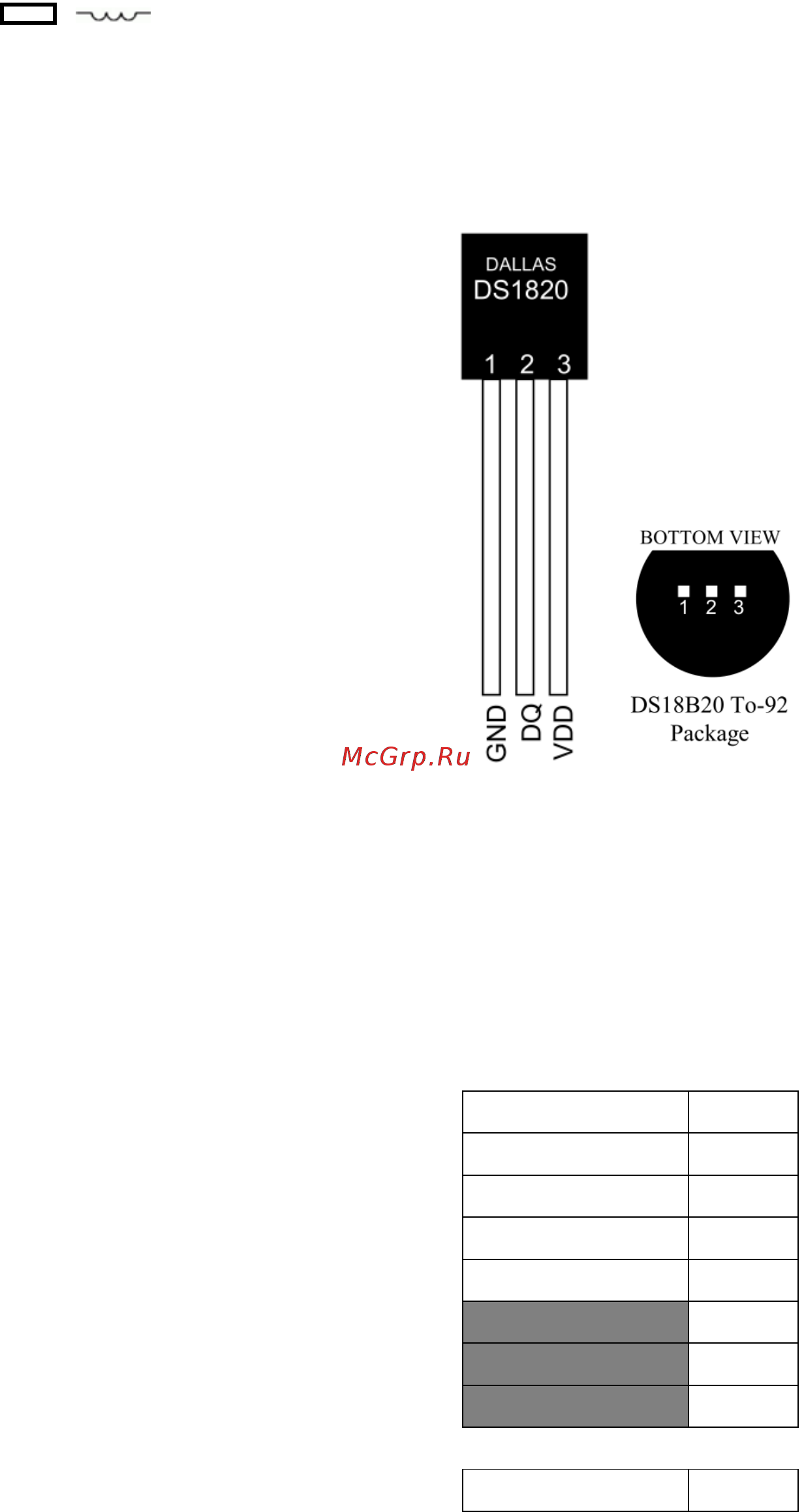

14.DS18B20

DS18B20 является цифровым термометром с протоколом связи 1 Wire, он выглядит как транзистор из-за

корпуса TO-92. Поэтому он может устанавливаться в Транзистор-тестер.

При входе в эту функцию строка 2 на ЖК-дисплее отображает строку «1 = GND 2 = DQ 3 = VDD», это означает,

что TP1 тестера подключите GND DS18B20 и так далее. Тестер не может определить распределение выводов

DS18B20, потому что DS18B20 - это интегральная схема. Необходимо соответствовать строке для установки

DS18B20. Тестер считывает температуру используя 12-битное разрешение, он сначала запускает команду

«Преобразовать T» [44h], а затем последовательно считывает 9-й байт "SCRATCHPAD" и "64-BIT LASERED

ROM". Выбирать первые два байта внутри "SCRATCHPAD", Преобразование этих первых двух байтов в температу-

ру показывает в строке 3 ЖК-дисплея.

Scr at chpad BYTE

TEMPERATURE LSB 0

TEMPERATURE MSB 1

TH/ USER BYTE 1 2

TL/ USER BYTE 2 3

CONFI G 4

RESERVED 5

RESERVED 6

RESERVED 7

CRC 8

For example:

Follow is a read of the DS18B20.

Scr at chpad：

EC014B467FFF0C102A
