Husqvarna DMS 160 A 9651575-02 [8/12] Drilling in walls or floor with expander

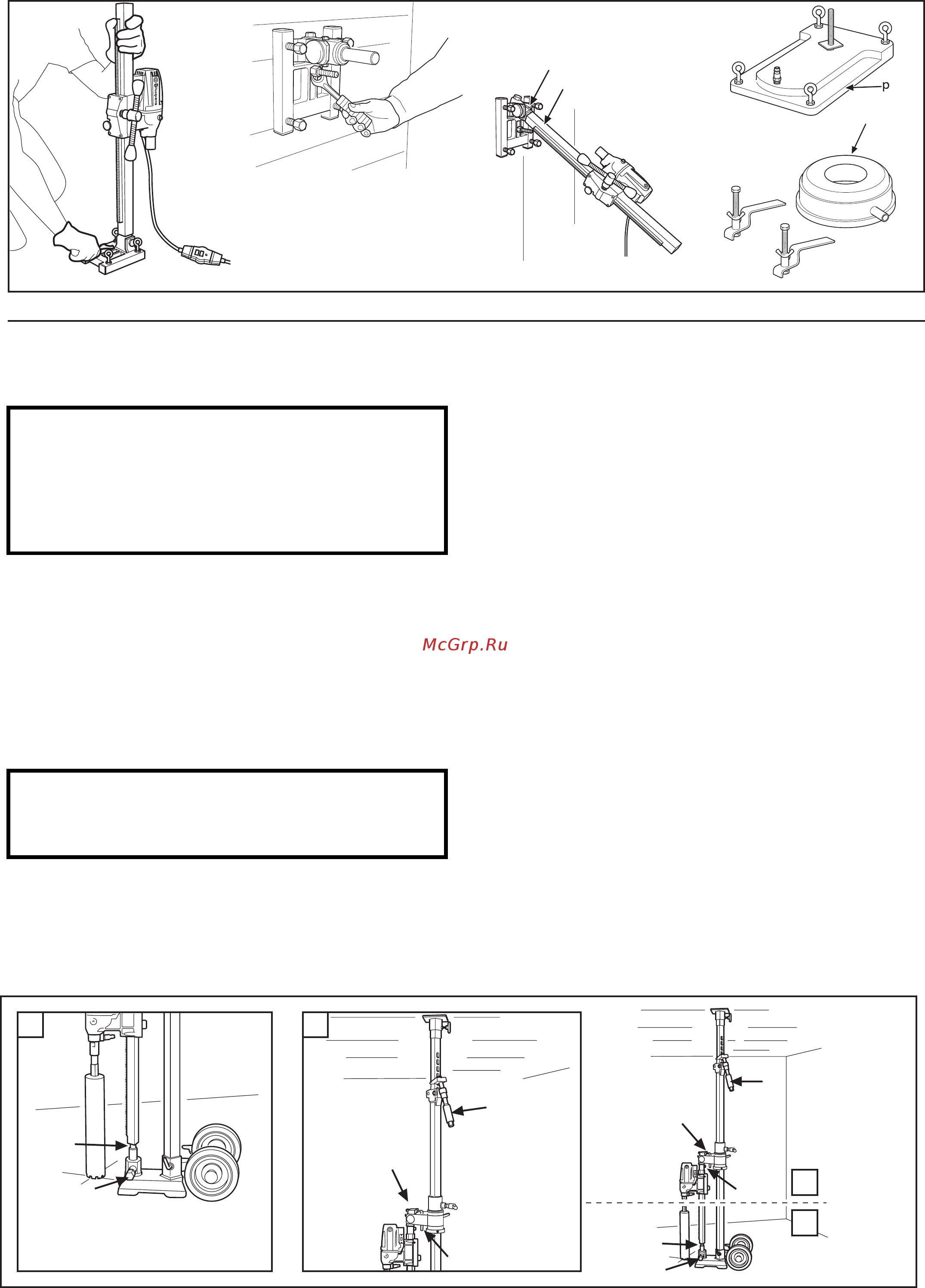

![Husqvarna DMS 160 A 9651575-02 [8/12] Drilling in walls or floor with expander](/views2/1021537/page8/bg8.png)
b
a
o
Сверление стен или перекрытий с
креплением на анкер
ПРЕДУПРЕЖДЕНИЕ!
Перед бурением проверьте затяжку всех
стопорных винтов. Если керн останется в
коронке при выводе коронки из материала,
может произойти серьезный несчастный
случай. Вакуумная пластина не должна
использоваться для сверления в потолок.
1. Просверлите в поверхности установки отверстия
(15 мм) и забейте анкеры. Привинтите основание
DMS 160A / АТ в нужное положение (рис. 8) и
тщательно проверьте, чтобы анкер закреплен был
правильно.
2. DMS 160 АТ: сверлильная колонка установлена на
поворотном кронштейне опорной плиты. Колонка
может вращаться на 360 ° и фиксироваться в любом
положении стопорным винтом (А) (Рис. 9).Затяжка
стопора (А) делается шестигранным ключом на 8 мм.
3. Сверлильная колонка наклоняется на нужный угол
и зажимается гайкой (B), используя ключ на 24 мм.
4. Если используется вакуумная пластина (Р) (рис. 9)
(опция), то удостоверьтесь, что поверхность не
является пористой и не может отслоиться от
перекрытия или стены. Вакуумный насос должен
создавать достаточный вакуум под вакуумной
пластиной, оптимальный насос - Husqvarna VP200.
5. Избегайте перелива воды через край
водосборного кольца (О) (Рис. 9).
Сверление перекрытий
ЗАМЕЧАНИЕ!
Не используйте более одного удлинителя.
Убедитесь, что никто не может быть ранен при
падении керна под сверлимым перекрытием.
1. Соберите стенд согласно инструкции. Сложите
сверлильную колонку так, чтобы упор колонки (F)
(Рис. 10) вошел во втулку (A) (Рис. 11). Затяните
контргайку (G) ключом на 30 мм (Рис. 4) и
зафиксируйте ручку (C) (Рис. 4).
2. Установите стенд в заданное положение.
3. Зафиксируйте сверлильную колонку во втулке
стопорным винтом (A) и гайкой (E) ключом 24/30
мм (Рис. 11).
4. Разожмите распорную колонку в потолок
разжимом (B), и затяните винт в его торце
ключом на 24 мм. Не затягивайте слишком
сильно. Если максимальной длины распорной
колонки ( 3.1 м), недостаточно, может быть
использован модуль удлинителя (опция).
a
e
c
d
b
21
1
2
a
b
d
c
e
Рис.8
Рис.9
Рис.10
Рис.11
