Husqvarna DMS 160 A 9651575-02 [9/12] Drilling in the ceiling
![Husqvarna DMS 160 A 9651575-02 [9/12] Drilling in the ceiling](/views2/1021537/page9/bg9.png)
a
c
a
c
1
2
1 2
b
b
Сверление в потолок
ЗАМЕЧАНИЕ!
Перед бурением проверьте затяжку стопорных
винтов. Если части керна вылетят из коронки
при выводе ее из материала, может произойти
серьезный несчастный случай. Может быть
использован максимум один модуль
удлинителя. Для предотвращения попадания
воды в двигатель используйте водосборник.
ВОЗДУХОЗАБОРНИК НЕ ЗАКРЫВАТЬ!
• Мотор должен быть накрыт устройством для
предотвращения попадания воды в двигатель.
1. Соберите стенд согласно инструкции.
2. Установите стенд в заданном положении.
3. Проверьте, что упор сверлильной колонки (А)
ввинчен. Поднимите и зафиксируйте
сверлильную колонку в вертикальном положении
гайкой (В) ключом на 30 мм (Рис. 13).
4. Проверьте, что коронка находится в правильном
положении. Разожмите распорную колонку в
потолок устройством разжима (С).
5. Вывинтить упор сверлильной колонки в потолок и
зафиксировать его стопорной гайкой (А) 30 мм
(Рис. 13). Используйте деревянный или иной
подпятник.
6. Чтобы лучше закрепить сверлильную колонку,
может быть использован спец. кронштейн (опция)
(Рис. 15). Кронштейн крепится к потолку на
анкерный болт напротив упора сверлильной
колонки. Фиксируется на упоре стопорной гайкой
30 мм.

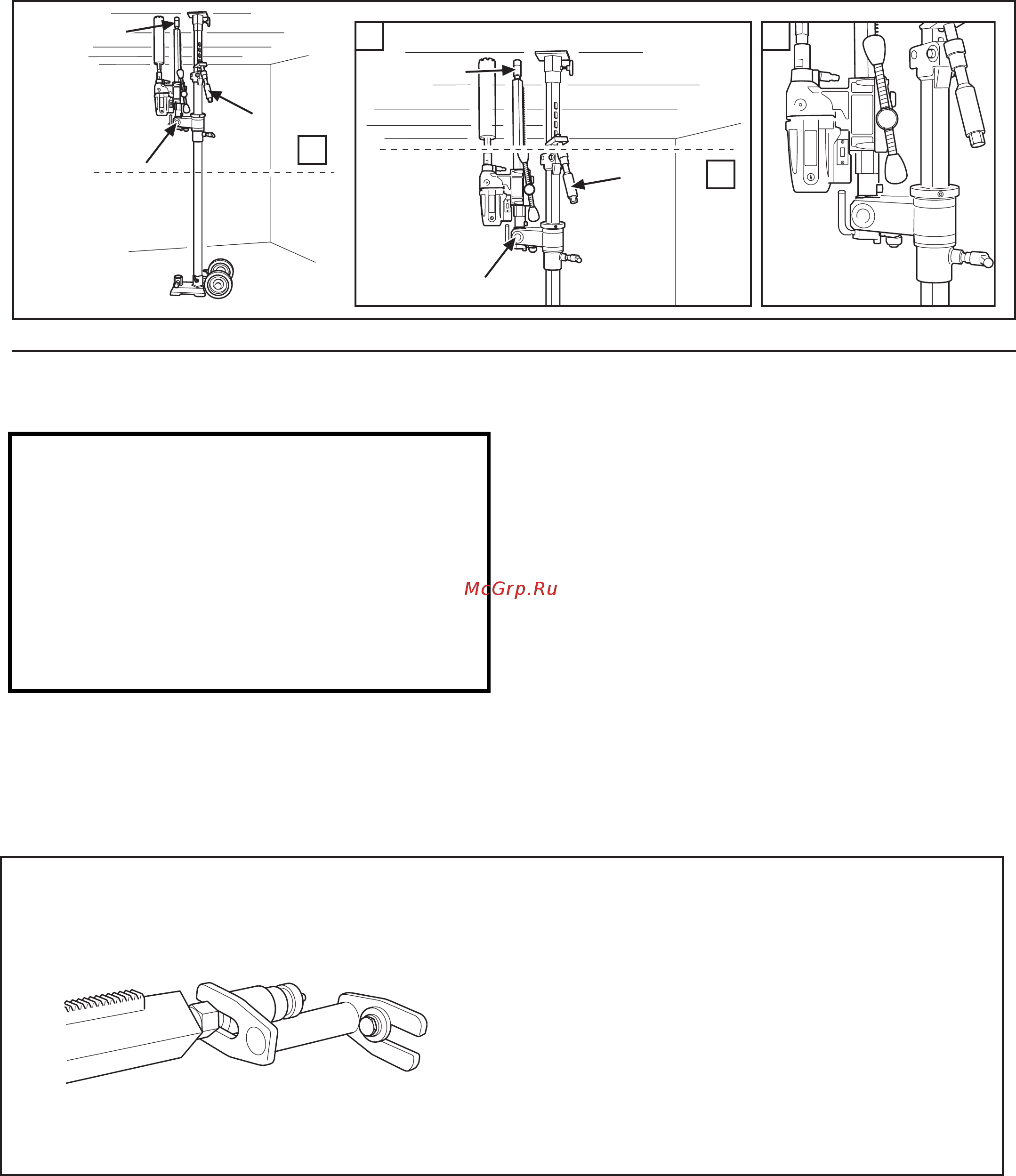

Рис.15
Рис.12
Рис.13
Рис.14
