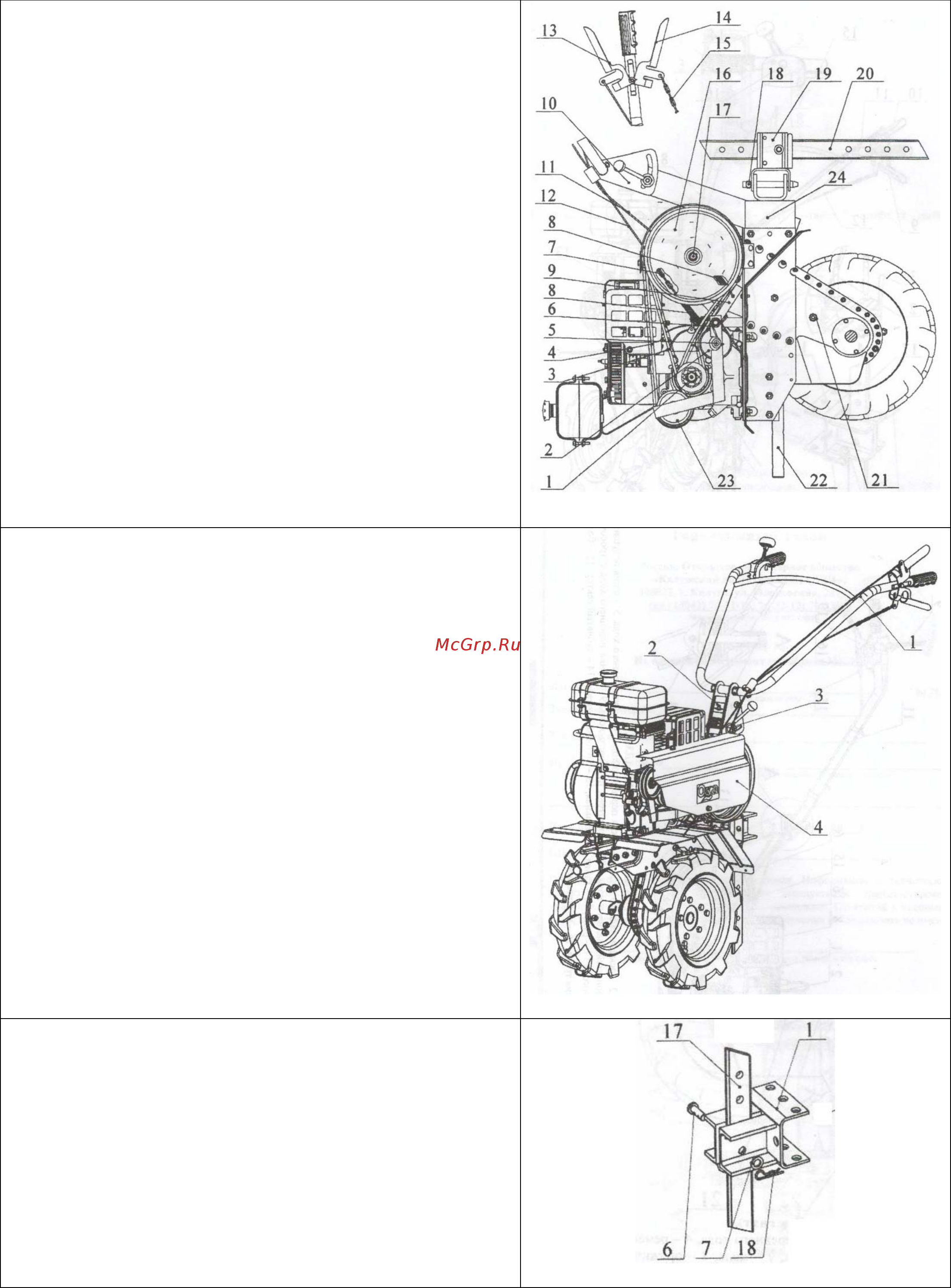

1. Установите штырь 22 (см. Рис.1) в горизонтальное

положение и зафиксируйте крепежом. При упаковке

опускается вниз, а крепеж устанавливается на место

крепления штыря.

2. Отрегулируйте высоту руля по росту оператора и

закрепите его при помощи гаек 3 (см. Рис. 2).

3. Отверните две гайки и болт, снимите щиток 4 (см.

Рис. 2).

4. Присоедините тяги управления к рычагам на левой

ручке руля:

 Присоедините один конец тяги 11 (см. Рис.1) к

рычагу переднего хода 13, а другой с помощью

цепи 7 к пружине 6.

 Присоедините один конец тяги 12 к рычагу

заднего хода 14, а другой с помощью цепи 15 к

пружине 8.

5. Нажмите поочередно на рычаг переднего хода 13, а

затем на рычаг заднего хода 14 и проверьте

натяжение ремня переднего хода 3 и ремня заднего

хода 4. При свободном положении рычагов 13 и 14

ремни должны свободно провисать и не должны

вращаться при работающем двигателе.

Рис. 1

6. При необходимости отрегулируйте натяжение

ремня переднего хода 3 изменением длины цепи 7,

а ремня заднего хода 4 изменением длины цепи 15.

Уменьшение длины цепи увеличивает натяжение

ремня, а увеличение длины цепи уменьшает

натяжение ремня.

7. Установите щиток 4 (см. Рис. 2) на место и

закрепите его двумя гайками и болтом.

8. Установите ограничитель 17 (см. Рис. 3) на нужную

глубину обработки почвы и закрепите фиксатором

6, шайбой 7 и шплинтом 18.

9. Перед началом эксплуатации мотоблока на колесах

проверьте крепление колес и давление в шинах.

Давление в шинах должно быть 1,8 – 2,0 кгс/см

Рис. 2

Рис. 3
