ПОДГОТОВКА МОТОБЛОКА к РАБОТЕ с

ФРЕЗАМИ

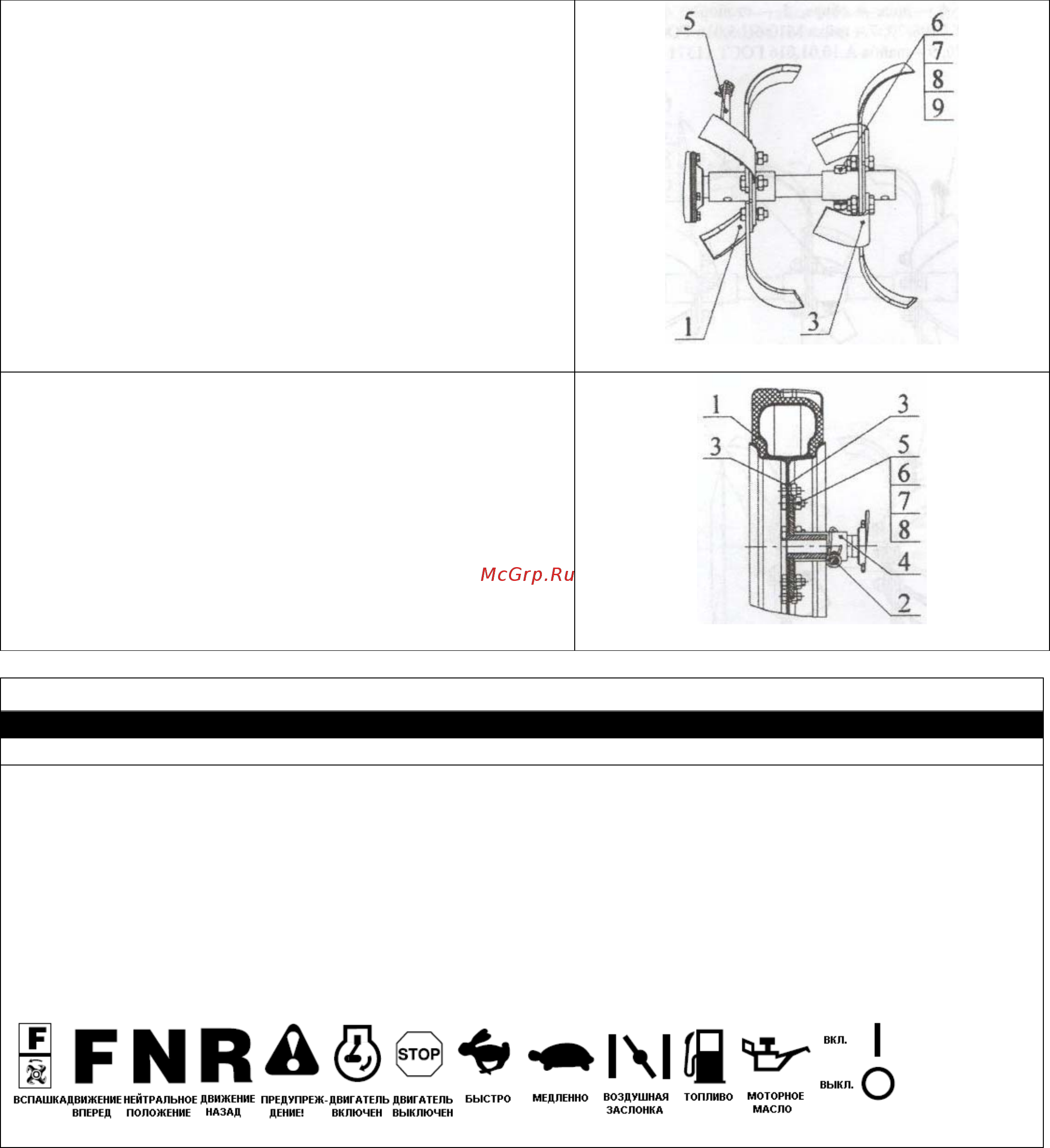

1. Соберите два блока, состоящих из фрез в

следующем порядке:

 Вставьте фрезу 1 (см. Рис. 4) во втулку фрезы 3,

совместив отверстие фрезы 1 с отверстием во

втулке фрезы 3, вставьте болт и зафиксируйте

его гайкой 7 с шайбами 8, 9.

 Расположите фрезы таким образом, что бы

положение острых кромок ножей было

направлено по движению мотоблока.

2. Установите мотоблок на устойчивые подставки и

вынув стопор 2 (см. Рис. 5), снимите колеса с

выходного вала редуктора.

Рис. 4

3. Установите блоки фрез таким образом, что бы при

движении мотоблока вперед острые кромки ножей

были направлены по ходу вращения выходного вала

редуктора. Совместите отверстия во втулке блоков

фрез и выходного вала редуктора, вставьте стопора

5 (см. Рис. 4) и зафиксируйте их.

Рис. 5

ЭКСПЛУАТАЦИЯ

УЗНАЙТЕ СВОЙ МОТОБЛОК

ПЕРЕД ИСПОЛЬЗОВАНИЕМ КУЛЬТИВАТОРА ВНИМАТЕЛЬНО ПРОЧТИТЕ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ И

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ. Сравните иллюстрации, приведенные ниже со своим мотоблоком с той

целью,чтобыузнать,гдерасположеныразличныеэлементыуправленияирегулировки.Сохранитенастоящее

руководствопользователя,чтобывбудущемобращатьсякнему.

Этисимволымогутбытьизображенынамотоблокеиливлитературе,прилагаемойкнему.Ознакомьтесьсих

содержанием.


