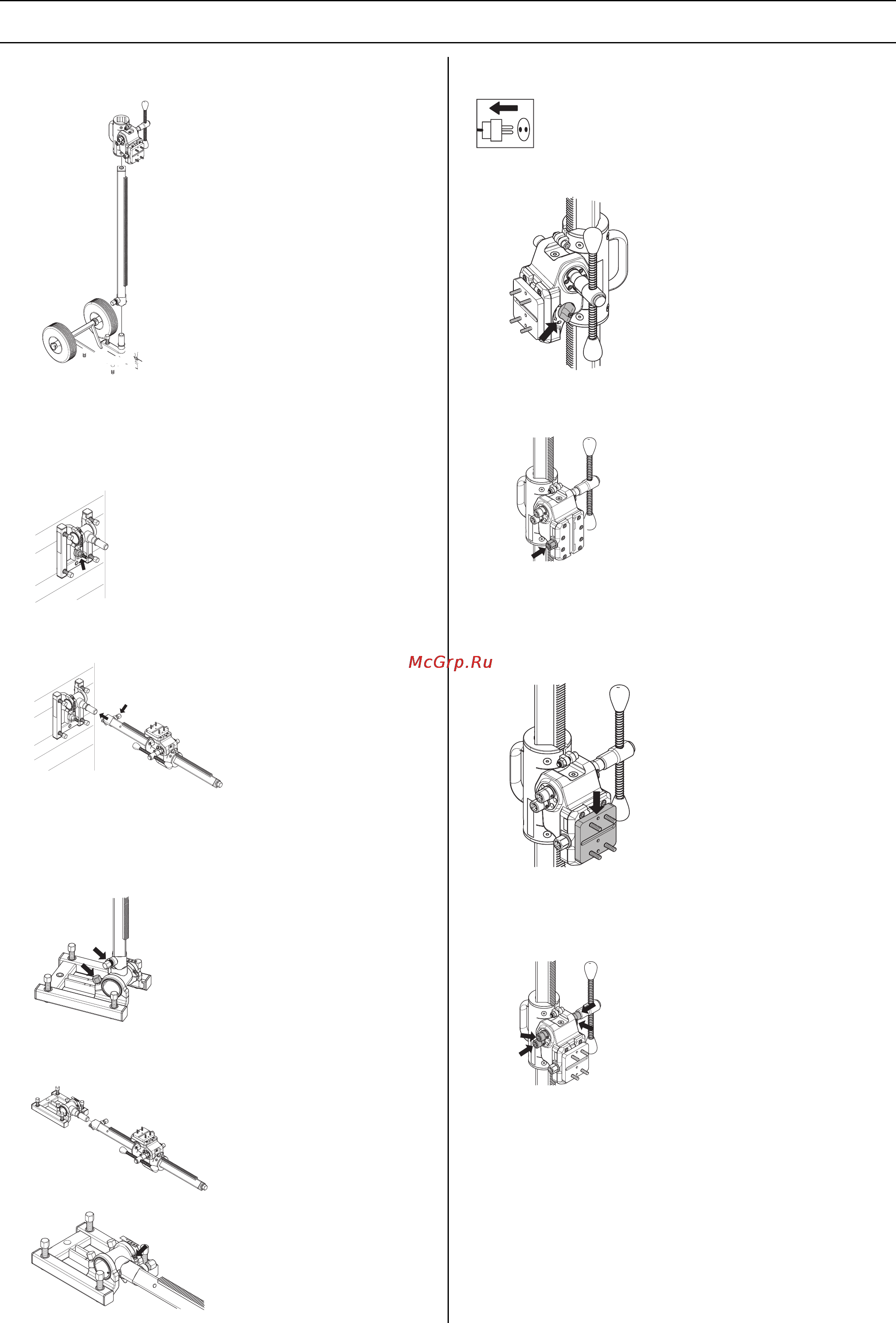

СБОРКА И УСТАНОВКА

Сборка стенда

1. Просверлите отверстие 16 мм в полу или в стене и

закрепите анкерный болт.

2. Привинтите опорную плиту. Убедитесь, что анкер

закреплен правильно.

• Колонка крепится в угловом кронштейне опоры.

Затяните стяжной винт гаечным ключом 24 мм.

Колонка может быть повернута на 360°. С помощью

стяжного винта колонка может быть развернута в четыре

положения

3. Колонку можно наклонить, ослабив винты –

фиксаторы ключом 24 мм.

• Чтобы наклонить колонку параллельно опорной

плите, ослабьте винт на разъемном кольце

положения.

Установка двигателя

1. Зафиксируйте каретку на колонке ручкой замка.

2. Ослабьте стяжной болт фиксатора захвата.

3. Перед установкой или снятием двигателя отделите от

него коронку.

4. Прикрепите двигатель к монтажной площадке.

Установите площадку с мотором в направляющие

захвата каретки.

5. Затяните стяжной болт фиксации захвата.

6. Наденьте рычаг подачи на вал желаемой передачи.

7. Освободите каретку.

8. Начинайте сверление. См. руководство по мотору.

Степень скольжения каретки настроена на фабрике.

Чтобы ее скорректировать, см. главу «Обслуживание».
