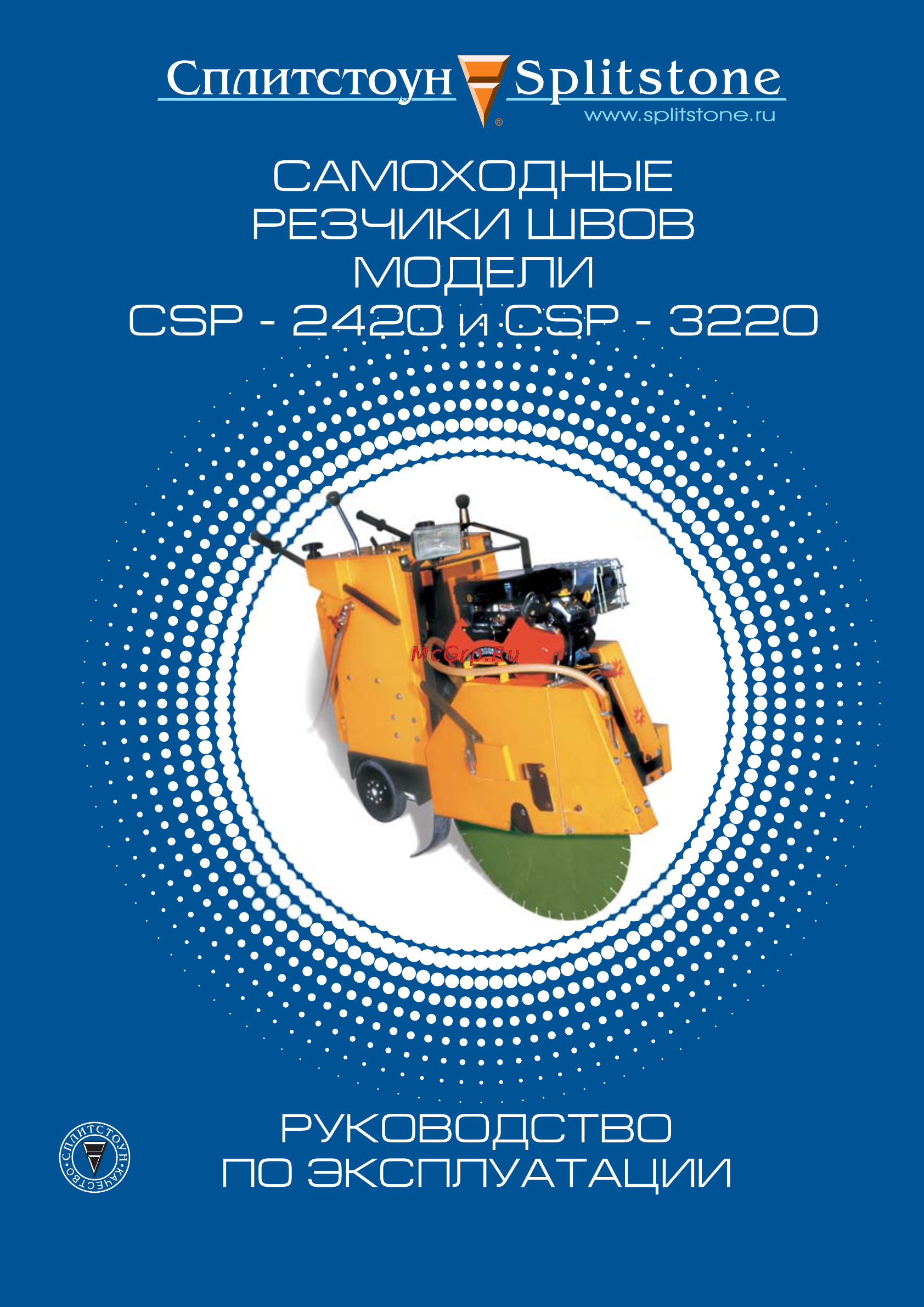

Сплитстоун CSP 2420 2139 Инструкция по эксплуатации онлайн
Содержание
- Вниманию покупателя 2
- Опасно 2
- Резчики швов csp2420 csp3220 руководство по эксплуатации 1 2
- Условные обозначения 2
- Вашему вниманию 3
- Запрещается 3
- Руководство по эксплуатации резчики швов csp2420 csp3220 3
- Назначение изделия 4
- Резчики швов csp2420 csp3220 руководство по эксплуатации 3 4
- Технические характеристики 4
- Комплектность поставки 5
- Руководство по эксплуатации резчики швов csp2420 csp3220 5
- Внимание ни в коем случае не приближайте руки и ноги к отрезному кругу или к движущимся частям оборудования 6
- Запрещается использовать алмазные отрезные круги имеющие дефекты торцевые и радиальные биения трещины на корпусе или не соответствующие технической характеристике оборудования см раздел 2 6
- Меры безопасности 6
- Резчики швов csp2420 csp3220 руководство по эксплуатации 5 6
- Руководство по эксплуатации резчики швов csp2420 csp3220 7
- Перечень узлов и деталей резчика таблица 2 8
- Резчики швов csp2420 csp3220 руководство по эксплуатации 7 8
- Устройство и принцип работы 8
- Руководство по эксплуатации резчики швов csp2420 csp3220 9
- Резчики швов csp2420 csp3220 руководство по эксплуатации 9 10
- Руководство по эксплуатации резчики швов csp2420 csp3220 11
- Резчики швов csp2420 csp3220 руководство по эксплуатации 11 12
- Питание водяного насоса осуществляется от аккумуляторной батареи выключатель водяного насоса установлен на верхней панели консоли для точного следования вдоль намеченной линии резчик имеет указатель направления поз 3 имеющий быстросъемное крепление для уменьшения габаритов при транспортировке при работе в темное время суток для освещения области реза используется фара поз 7 выключатель фары расположен на верхней панели консоли изменение направления движения осуществляется воздействием на рукоятки поз 4 для уменьшения габаритов при транспортировке резчика рукоятки могут быть задвинуты для чего необходимо ослабить стопор поз 15 для строповки и подъема резчика имеется траверса поз 12 установленная в средней части рамы 5 перечень элементов электрооборудования схема см рис 4 таблица 3 13
- Руководство по эксплуатации резчики швов csp2420 csp3220 13
- Резчики швов csp2420 csp3220 руководство по эксплуатации 13 14
- Подготовка к работ 15
- Руководство по эксплуатации резчики швов csp2420 csp3220 15
- Резчики швов csp2420 csp3220 руководство по эксплуатации 15 16
- Порядок работы 17
- Руководство по эксплуатации резчики швов csp2420 csp3220 17
- Резчики швов csp2420 csp3220 руководство по эксплуатации 17 18
- Руководство по эксплуатации резчики швов csp2420 csp3220 19
- Резчики швов csp2420 csp3220 руководство по эксплуатации 19 20
- Csp 2422 csp 2422 4 ремня xpz 925 или av 10 938la или gates 6265 mc 21
- Csp 3222 csp 3222 4 ремня xpz 900 или av 10 913la или gates 6272 mc 21
- Правильная установка ремней обеспечивает оптимальную передачу мощности от двигателя к отрезному кругу ненатянутые ремни приводят к их нагреву преждевременному износу и снижению производительности перетянутые ремни приведут к повышенному износу подшипников шпинделя и двигателя 21
- При работе в пыльных условиях необходимо очистку и осмотр производить чаще 8 техническое обслуживание клиноременной передачи 21
- При техническом обслуживании клиноременной передачи в целях безопасности снимите отрицательную клемму с аккумуляторной батареи и выньте ключ зажигания 21
- Ремень xpz 1337 или av 10 1350la или gates 6234 mc 21
- Руководство по эксплуатации резчики швов csp2420 csp3220 21
- Таблица 5 таблица 5 модель резчика швов тип ремней привода шпинделя тип ремней привода гидротрансмиссии 21
- Техническое обслуживание 21
- Техническое обслуживание резчика в данном разделе указаны регламентные работы по техническому обслуживанию резчика при которых сохраняется гарантия изготовителя регламентные работы по техническому обслуживанию резчика следует производить на ровной чистой поверхности в хорошо проветриваемом помещении резчик должен быть в чистом состоянии техническое обслуживание двигателя следует производить в соответствии с руководством по эксплуатации двигателя техническое обслуживание остальных узлов и механизмов резчика следует производить в соответствии с таблицей 4 таблица 4 порядок техобслуживания 21
- Резчики швов csp2420 csp3220 руководство по эксплуатации 21 22
- Руководство по эксплуатации резчики швов csp2420 csp3220 23
- Звено п пр 9 525 910 гост 13568 75 звено п пр 9 525 910 гост 13568 75 24
- Правильная установка и регулировка цепной передачи обеспечивает стабильный ход резчика слабое натяжение цепей может привести к неравномерностям в движении резчика а чрезмерное натяжение к преждевременному износу деталей цепной передачи 8 проверка цепной передачи проверка производится в соответствии с рис 11 24
- При техническом обслуживании цепной передачи в целях безопасности снимите отрицательную клемму с аккумуляторной батареи и выньте ключ зажигания 24
- Резчики швов csp2420 csp3220 руководство по эксплуатации 23 24
- Рис 11 снимите два фиксирующих пальца с левой стороны бензобака по ходу движения резчика поверните бензобак обеспечив доступ внутрь консоли 24
- Таблица 6 модели csp 2422 csp 3222 верхняя цепь нижняя цепь 24
- Техническое обслуживание цепной передачи 24
- Тип разъемного звена для соединения цепи переходное звено 24
- Тип цепи тип цепи цепь пр 9 525 910 гост13568 75 l 648мм 68 звеньев 24
- Цепь пр 9 525 910 гост13568 75 l 667мм 70 звеньев 24
- Руководство по эксплуатации резчики швов csp2420 csp3220 25
- Резчики швов csp2420 csp3220 руководство по эксплуатации 25 26
- Руководство по эксплуатации резчики швов csp2420 csp3220 27
- Резчики швов csp2420 csp3220 руководство по эксплуатации 27 28
- Руководство по эксплуатации резчики швов csp2420 csp3220 29
- Резчики швов csp2420 csp3220 руководство по эксплуатации 29 30
- Перечень возможных неисправностей и методы их устранения 31
- Руководство по эксплуатации резчики швов csp2420 csp3220 31
- Правила хранения и транспортировки 32
- Резчики швов csp2420 csp3220 руководство по эксплуатации 31 32
