28 Руководство по эксплуатации Резчики швов CSP2420, CSP3220

8.6 Регулировка прямолинейности движения резчика

Непрямолинейность движения резчика не должна превышать 50 мм на длине 3 метра. В

случае большего отклонения от прямолинейности движения необходимо произвести

регулировку осей колес в соответствии с рис. 14.

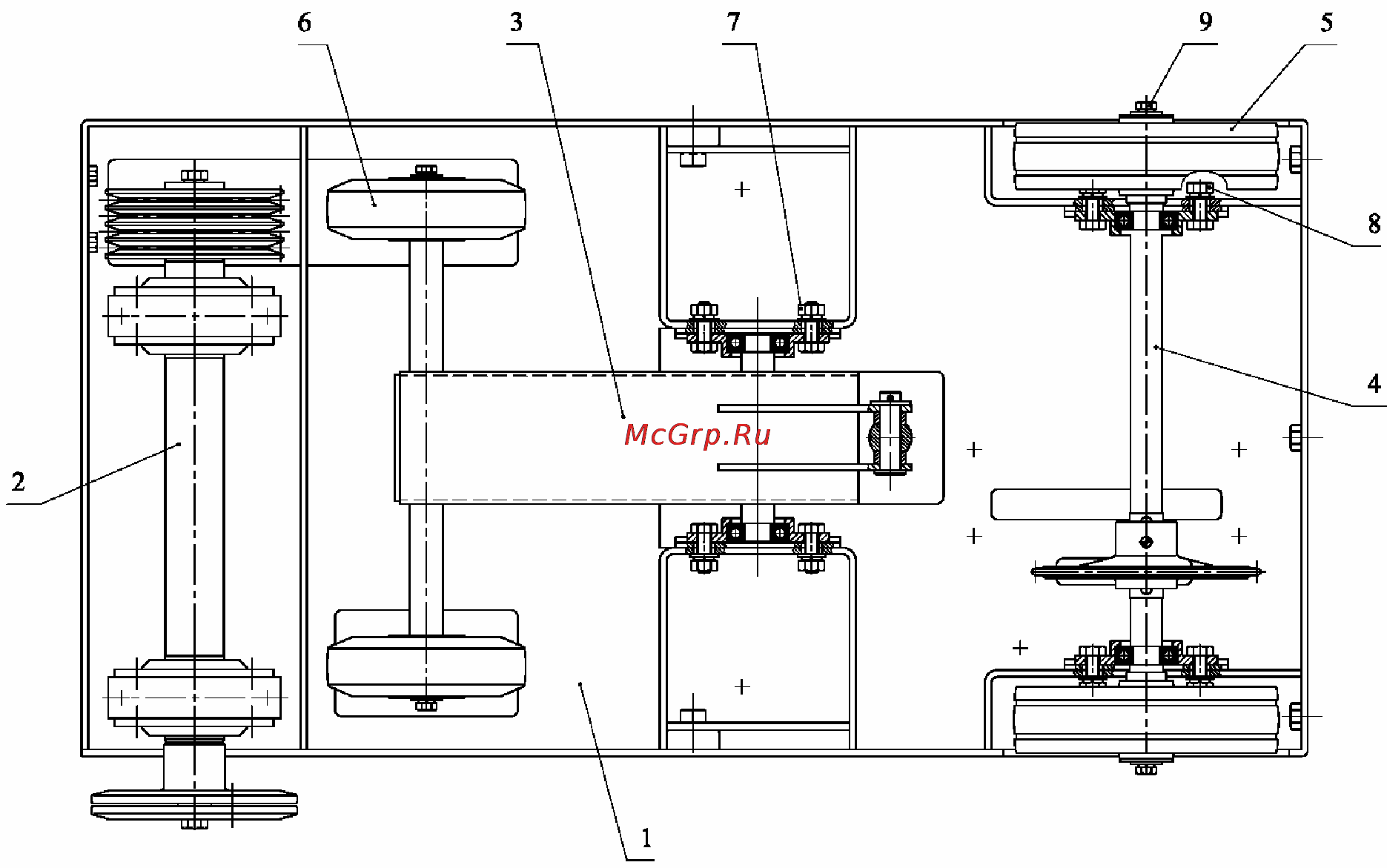

1 Рама

2 Шпиндель

3 Вилка передних колес

4 Приводной вал

5 Заднее колесо

6 Переднее колесо

7 Гайка крепления вилки передних колес

8 Гайка крепления приводного вала

9 Болт крепления задних колес

Рис. 14

• Снимите бензобак и отключите шланги, идущие от него.

• Отключите аккумулятор и снимите его.

• Слейте масло из двигателя (см. Руководство по эксплуатации двигателя) во избежание

вытекания масла из картера через сапун картера в корпус воздушного фильтра и

загрязнения самого фильтра.

• Подложив подходящие деревянные бруски, переверните резчик на боковую сторону,

чтобы получить доступ к его нижней части.

• Проверьте параллельность установки осей передних и задних колес поз. 5, 6 оси

шпинделя поз. 2. Непараллельность не должна превышать 0,4 мм. В случае большего

значения непараллельности отрегулируйте оси колес, ослабив затяжку гаек поз. 7, 8.

Для доступа к гайкам поз. 8 необходимо снять задние колеса, открутив болты поз. 9.

• После регулировки затяните гайки поз. 7, 8, установите задние колеса и закрепите их

болтами поз. 9.

• Поставьте резчик на колеса.

• Залейте масло в картер двигателя (см. Руководство по эксплуатации двигателя).

• Установите аккумулятор и подключите его.

• Установите бензобак и подключите шланги.

• Произведите контроль прямолинейности движения на длине

3м, для чего:

o Установите резчик на ровной горизонтальной площадке достаточных

размеров.
