Резчики швов CSP2420, CSP3220 Руководство по эксплуатации 21

8.2.1 Проверка клиноременной передачи

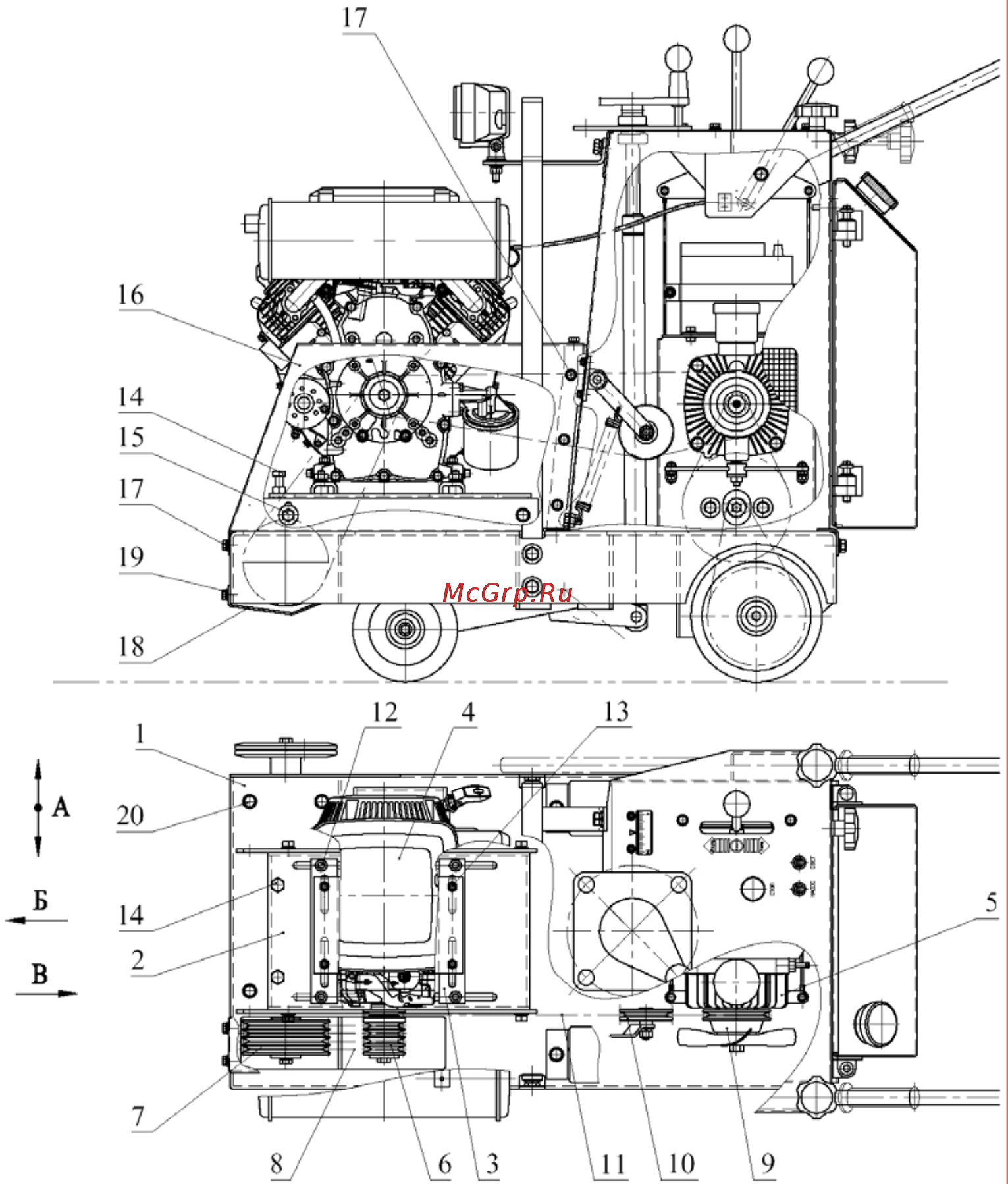

Проверка производится в соответствии с рис. 10

1 Рама

2 Моторама

3 Планка

4 Двигатель

5 Гидротрансмиссия

6 Шкив двигателя

7 Шкив шпинделя

8 Ремень привода шпинделя

9 Шкив трансмиссии

10 Натяжной ролик

11 Ремень привода гидротрансмиссии

12 Гайка крепления планок (4 шт.)

13 Гайка крепления двигателя(4 шт.)

14 Натяжные болты с контргайками (2 шт.)

15 Болты крепления моторамы (4 шт.)

16 Кожух клиноременной передачи

17 Болты крепления кожуха

клиноременной передачи (6 шт.)

18 Ограждение шкива шпинделя

19 Болты крепления ограждения шкива

(2 шт.)

20 Болты крепления шпинделя (4 шт.)

Рис. 10

• Снимите кожух клиноременной передачи поз. 16, отвернув шесть болтов поз. 17

крепления кожуха.

• Проверьте натяжение ремней привода шпинделя поз. 8, приложив усилие 40Н (4кгс) в

середине пролета между шкивами поз. 6, 7. Прогиб ремней должен быть в пределах

10…14мм. В случае необходимости натяните ремни (см. раздел 8.2.3).

• Проверьте износ ремней. В случае признаков отслоения корда замените ремни (см.

раздел 8.2.2).

• Установите кожух клиноременной передачи, затяните болты поз. 17.
