Резчики швов CSP2420, CSP3220 Руководство по эксплуатации 17
стрелки. В это же время другой рукой установите лимб указателя глубины реза
на отметке «0». Отпустите пружину и убедитесь, что лимб находится в
положении «0». При необходимости повторите регулировку.
o Поднимите отрезной диск в максимально верхнее положение.
• Наденьте индивидуальные средства защиты.
• Установите рукоятки в максимально выдвинутое положение (см. рис. 9).
Зафиксируйте положение рукояток при помощи стопоров.

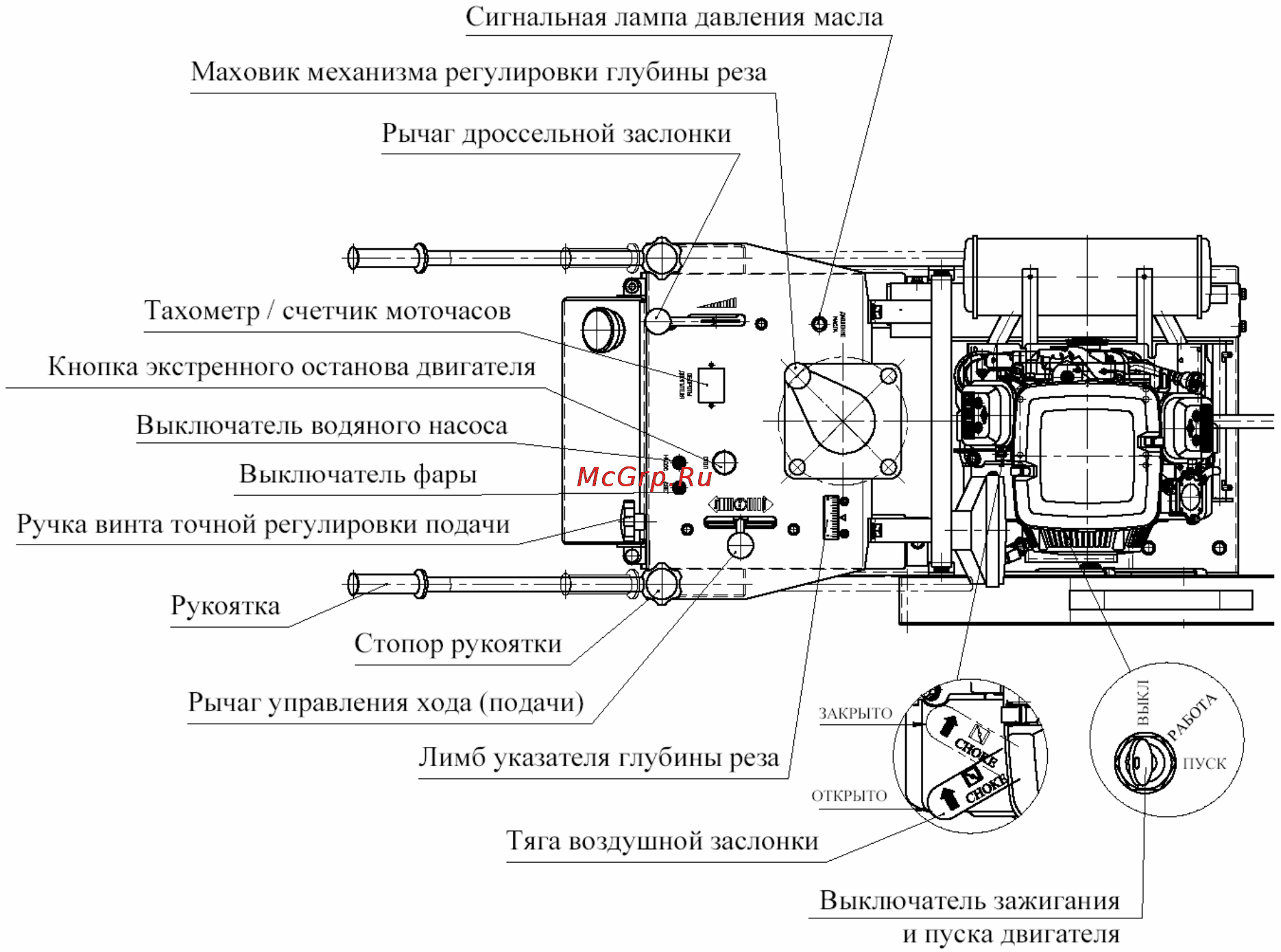

Рис. 9 Органы управления и сигнализации.
• Запускайте двигатель только при отсутствии касания отрезного круга с
обрабатываемым материалом.
• Порядок запуска двигателя:
o Рычаг управления хода (подачи) установите в среднее (нейтральное
положение).
o Рычаг дроссельной заслонки установите в положение минимальных оборотов
двигателя
o Тягу воздушной заслонки (подсос) установите в положение CHOKE
(ЗАКРЫТО), если двигатель холодный. Если двигатель теплый или горячий
воздушную заслонку можно не закрывать, либо закрывать не полностью.
o Поверните выключатель зажигания и пуска двигателя (ключ) в положение
«РАБОТА», при этом должна зажечься сигнальная лампа давления масла, что
сигнализирует о работоспособности цепи сигнализации низкого давления
масла в системе смазки двигателя.
o Поверните ключ в положение «ПУСК». После запуска двигателя отпустите
ключ и переместите тягу воздушной заслонки в положение «ОТКРЫТО».
o При необходимости (в случае перелива) повторите эту операцию при открытой
воздушной заслонке и положении рычага управления дроссельной заслонкой -
максимальные обороты. После запуска оставьте воздушную заслонку в
