Сплитстоун CSP 2420 2139 [24/33] Резчики швов csp2420 csp3220 руководство по эксплуатации 23

Запрещается использовать алмазные отрезные круги имеющие дефекты торцевые и радиальные биения трещины на корпусе или не соответствующие технической характеристике оборудования см раздел 2 6

Меры безопасности 6

Резчики швов csp2420 csp3220 руководство по эксплуатации 5 6

Руководство по эксплуатации резчики швов csp2420 csp3220 7

Перечень узлов и деталей резчика таблица 2 8

Резчики швов csp2420 csp3220 руководство по эксплуатации 7 8

Устройство и принцип работы 8

Руководство по эксплуатации резчики швов csp2420 csp3220 9

Резчики швов csp2420 csp3220 руководство по эксплуатации 9 10

Руководство по эксплуатации резчики швов csp2420 csp3220 11

Резчики швов csp2420 csp3220 руководство по эксплуатации 11 12

Питание водяного насоса осуществляется от аккумуляторной батареи выключатель водяного насоса установлен на верхней панели консоли для точного следования вдоль намеченной линии резчик имеет указатель направления поз 3 имеющий быстросъемное крепление для уменьшения габаритов при транспортировке при работе в темное время суток для освещения области реза используется фара поз 7 выключатель фары расположен на верхней панели консоли изменение направления движения осуществляется воздействием на рукоятки поз 4 для уменьшения габаритов при транспортировке резчика рукоятки могут быть задвинуты для чего необходимо ослабить стопор поз 15 для строповки и подъема резчика имеется траверса поз 12 установленная в средней части рамы 5 перечень элементов электрооборудования схема см рис 4 таблица 3 13

Руководство по эксплуатации резчики швов csp2420 csp3220 13

Резчики швов csp2420 csp3220 руководство по эксплуатации 13 14

Подготовка к работ 15

Руководство по эксплуатации резчики швов csp2420 csp3220 15

Резчики швов csp2420 csp3220 руководство по эксплуатации 15 16

Порядок работы 17

Руководство по эксплуатации резчики швов csp2420 csp3220 17

Резчики швов csp2420 csp3220 руководство по эксплуатации 17 18

Руководство по эксплуатации резчики швов csp2420 csp3220 19

Резчики швов csp2420 csp3220 руководство по эксплуатации 19 20

Csp 2422 csp 2422 4 ремня xpz 925 или av 10 938la или gates 6265 mc 21

Csp 3222 csp 3222 4 ремня xpz 900 или av 10 913la или gates 6272 mc 21

Правильная установка ремней обеспечивает оптимальную передачу мощности от двигателя к отрезному кругу ненатянутые ремни приводят к их нагреву преждевременному износу и снижению производительности перетянутые ремни приведут к повышенному износу подшипников шпинделя и двигателя 21

При работе в пыльных условиях необходимо очистку и осмотр производить чаще 8 техническое обслуживание клиноременной передачи 21

При техническом обслуживании клиноременной передачи в целях безопасности снимите отрицательную клемму с аккумуляторной батареи и выньте ключ зажигания 21

Ремень xpz 1337 или av 10 1350la или gates 6234 mc 21

Руководство по эксплуатации резчики швов csp2420 csp3220 21

Таблица 5 таблица 5 модель резчика швов тип ремней привода шпинделя тип ремней привода гидротрансмиссии 21

Техническое обслуживание 21

Техническое обслуживание резчика в данном разделе указаны регламентные работы по техническому обслуживанию резчика при которых сохраняется гарантия изготовителя регламентные работы по техническому обслуживанию резчика следует производить на ровной чистой поверхности в хорошо проветриваемом помещении резчик должен быть в чистом состоянии техническое обслуживание двигателя следует производить в соответствии с руководством по эксплуатации двигателя техническое обслуживание остальных узлов и механизмов резчика следует производить в соответствии с таблицей 4 таблица 4 порядок техобслуживания 21

Резчики швов csp2420 csp3220 руководство по эксплуатации 21 22

Руководство по эксплуатации резчики швов csp2420 csp3220 23

Звено п пр 9 525 910 гост 13568 75 звено п пр 9 525 910 гост 13568 75 24

Правильная установка и регулировка цепной передачи обеспечивает стабильный ход резчика слабое натяжение цепей может привести к неравномерностям в движении резчика а чрезмерное натяжение к преждевременному износу деталей цепной передачи 8 проверка цепной передачи проверка производится в соответствии с рис 11 24

При техническом обслуживании цепной передачи в целях безопасности снимите отрицательную клемму с аккумуляторной батареи и выньте ключ зажигания 24

Резчики швов csp2420 csp3220 руководство по эксплуатации 23 24

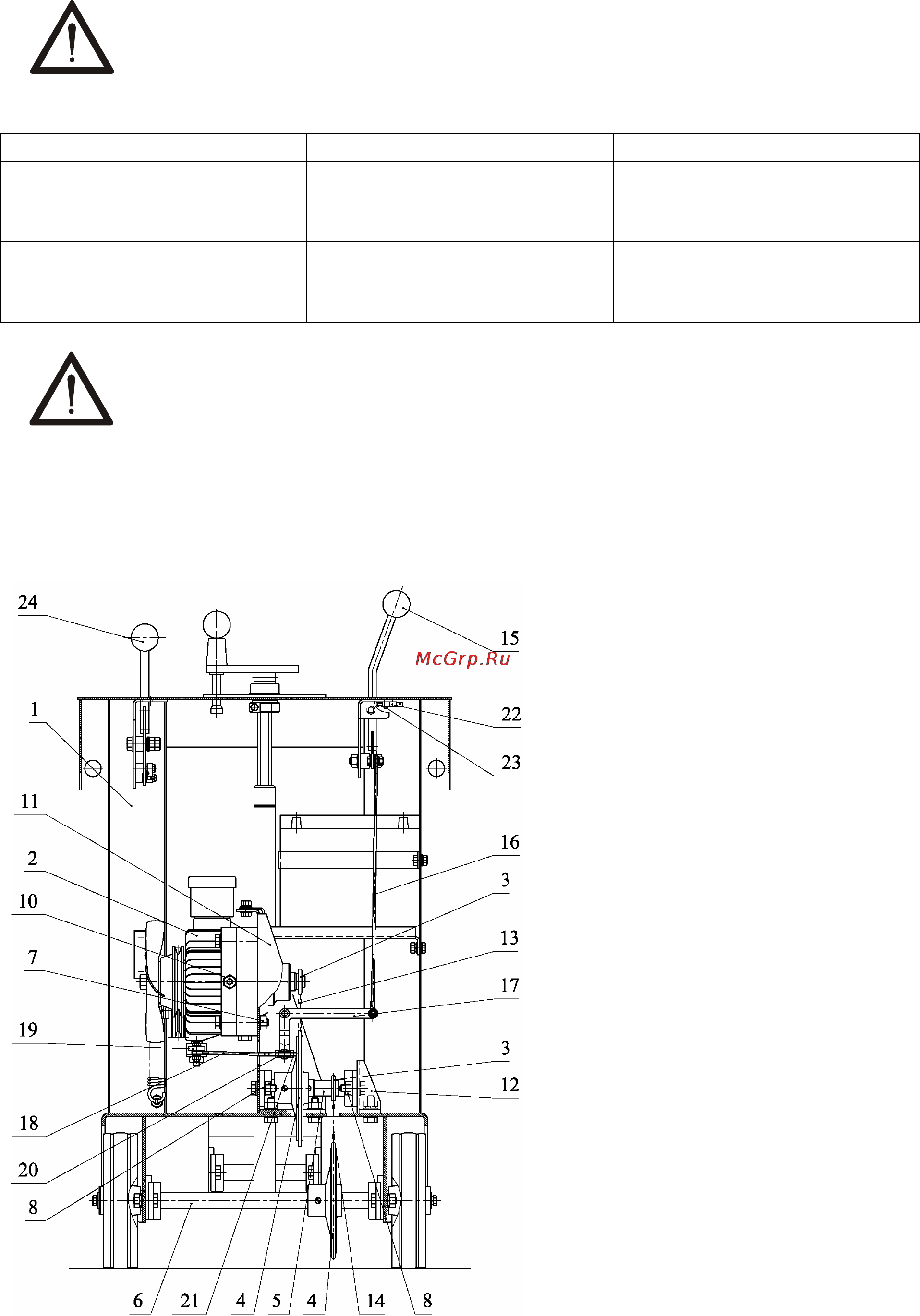

Рис 11 снимите два фиксирующих пальца с левой стороны бензобака по ходу движения резчика поверните бензобак обеспечив доступ внутрь консоли 24

Таблица 6 модели csp 2422 csp 3222 верхняя цепь нижняя цепь 24

Техническое обслуживание цепной передачи 24

Тип разъемного звена для соединения цепи переходное звено 24

Тип цепи тип цепи цепь пр 9 525 910 гост13568 75 l 648мм 68 звеньев 24

Цепь пр 9 525 910 гост13568 75 l 667мм 70 звеньев 24

Руководство по эксплуатации резчики швов csp2420 csp3220 25

Резчики швов csp2420 csp3220 руководство по эксплуатации 25 26

Руководство по эксплуатации резчики швов csp2420 csp3220 27

Резчики швов csp2420 csp3220 руководство по эксплуатации 27 28

Руководство по эксплуатации резчики швов csp2420 csp3220 29

Резчики швов csp2420 csp3220 руководство по эксплуатации 29 30

Перечень возможных неисправностей и методы их устранения 31

Руководство по эксплуатации резчики швов csp2420 csp3220 31

Правила хранения и транспортировки 32

Резчики швов csp2420 csp3220 руководство по эксплуатации 31 32

Сплитстоун CSP 2420 2139 [24/33] Резчики швов csp2420 csp3220 руководство по эксплуатации 23
