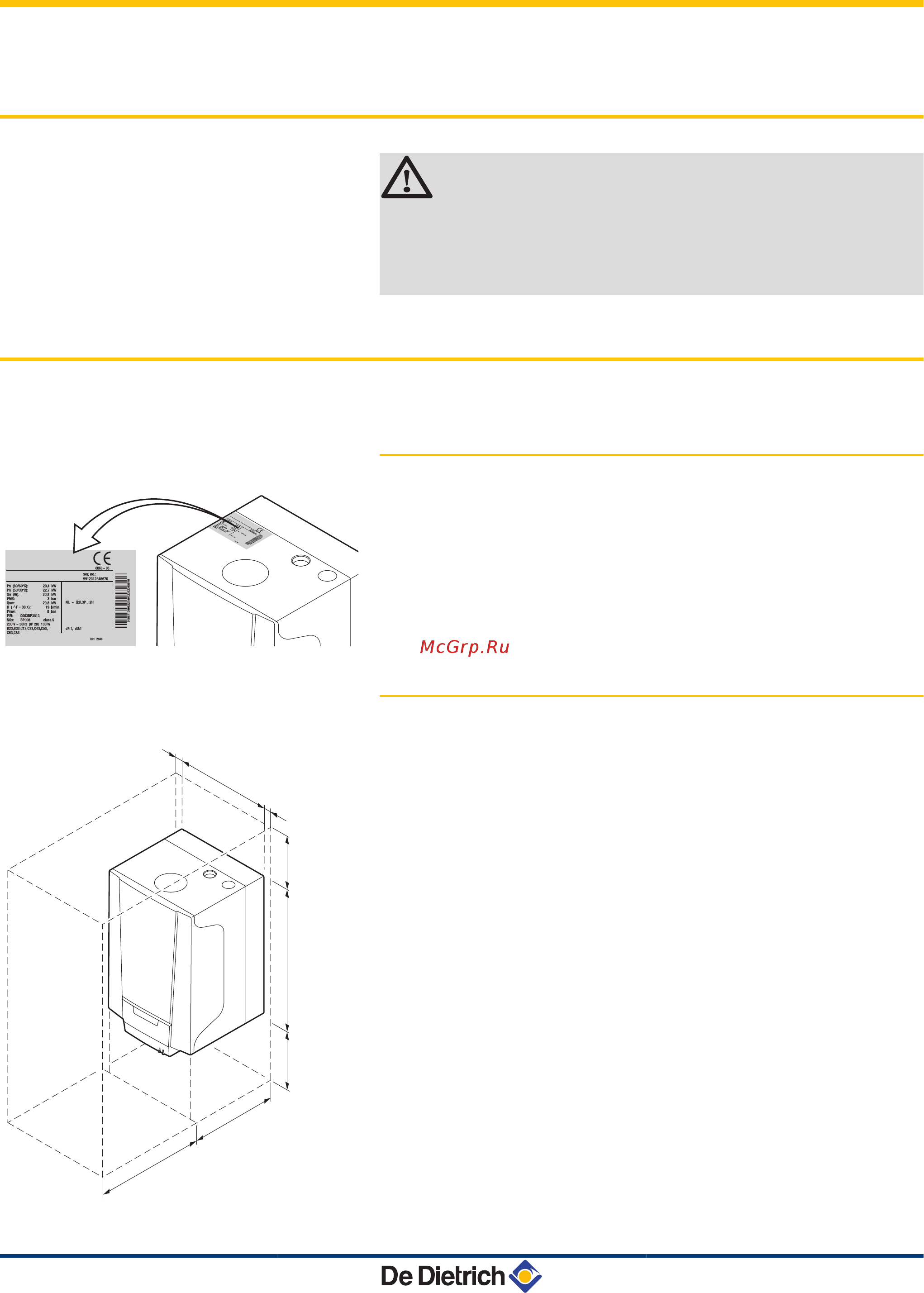

4 Установка
4.1 Нормы и правила для установки
ПРЕДУПРЕЖДЕНИЕ
Оборудование должно быть установлено
квалифицированным специалистом с соблюдением
требований национальных и местных действующих
правил и норм.
4.2 Выбор места для установки
4.2.1. Идентификационная табличка
Идентификационная табличка, наклеенная сверху котла,
содержит серийный номер котла и его основные характеристики
- модель и тип оборудования. Также на идентификационной
табличке приведены коды dF и dU.
4.2.2. Размещение котла
4 До начала монтажа котла определить оптимальное место для
установки, учитывая рекомендации и размеры оборудования.
4 Во время выбора места для установки учитывать допустимые
положения отверстий отвода продуктов сгорания и отверстий
приточной вентиляции.
4 Оставить достаточное пространство под котлом для
установки соединительного блока.
4 Оставить вокруг котла достаточное пространство для легкого
доступа к оборудованию и для упрощения технического
обслуживания.
4 Установить котёл на ровной поверхности.
R000292-A
R000424-A
368
5
1000
364
≥ 200
5
≥ 250
554
4. Установка
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
16
131112 - 7602057-02
