De Dietrich naneo pmc-m 24 [41/88] Ввод в эксплуатацию
![De Dietrich naneo pmc-m 24 [41/88] Ввод в эксплуатацию](/views2/1217663/page41/bg29.png)
5 Ввод в эксплуатацию
5.1 Соединительный блок

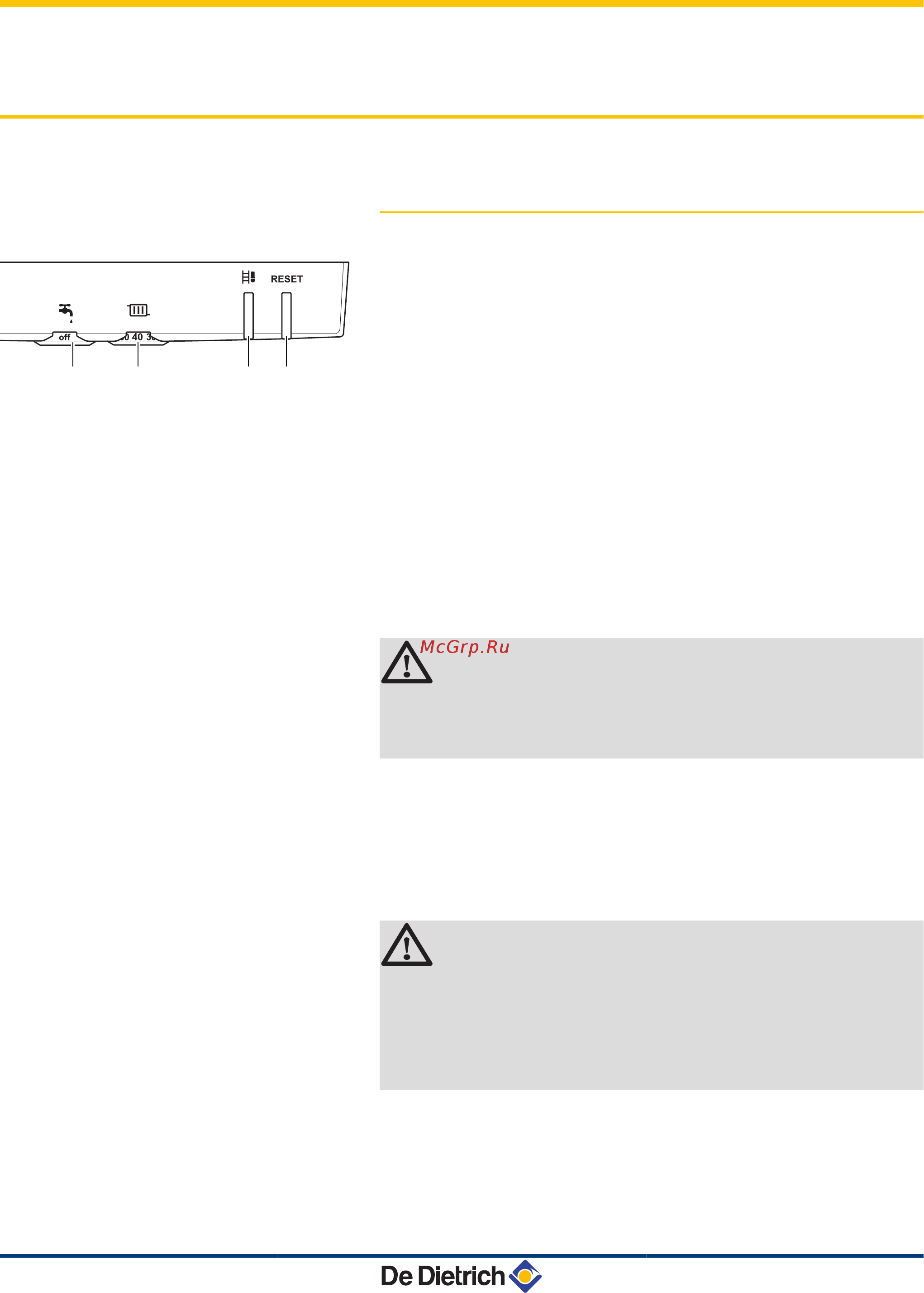

5.1.1. Панель управления
1
Ручка регулировки температуры горячей воды
2
Ручка регулировки температуры отопления
3
Клавиша трубочист ’ и Индикатор состояния
4
Клавиша RESET и индикатор включения и
выключения
Панель управления соединительного блока имеет 2 нажимных
кнопки с индикатором состояния. Индикатор состояния передаёт
информацию о работе котла. Клавиша RESET горит зелёным,
когда котёл подключен к электрической сети. Индикатор
состояния клавиши ’ может гореть разными цветами и мигать
с различной частотой. Обозначение этих индикаций приведено
в краткой инструкции по эксплуатации, поставляемой с котлом.
¼См. также: "Краткая инструкция по эксплуатации",
Страница 83
ВНИМАНИЕ
Краткая инструкция по эксплуатации должна быть
вставлена под соединительный блок после установки
или использования.
На панели управления соединительного блока также есть 2
ручки регулировки. Ручка регулировки + позволяет задать
температуру горячей воды. Ручка регулировки позволяет
задать максимальную температуру воды контура отопления.
Установить ручку регулировки на off для выключения отопления/
ГВС.
ВНИМАНИЕ
Максимальная температура горячей воды ограничена
максимальными значениями, заданными в
параметрах p1 и p2.
¼См. главу : "Описание параметров", Страница
48
T002247-D
321 4
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI 5. Ввод в эксплуатацию
131112 - 7602057-02
39
