Dell latitude e5570, 5570-5735 [19/69] Установка платы wlan

Установка платы WLAN

1. Вставьте плату WLAN в разъем на компьютере.

2. Проложите кабели WLAN через направляющий желобок.

3. Подключите кабели WLAN к разъемам на плате WLAN.

4. Установите металлический кронштейн и затяните винт, чтобы прикрепить его к компьютеру.

5. Установите:

a. батарея

b. нижнюю крышку

6. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами системы.

Извлечение платы WWAN

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. нижнюю крышку

b. батарею

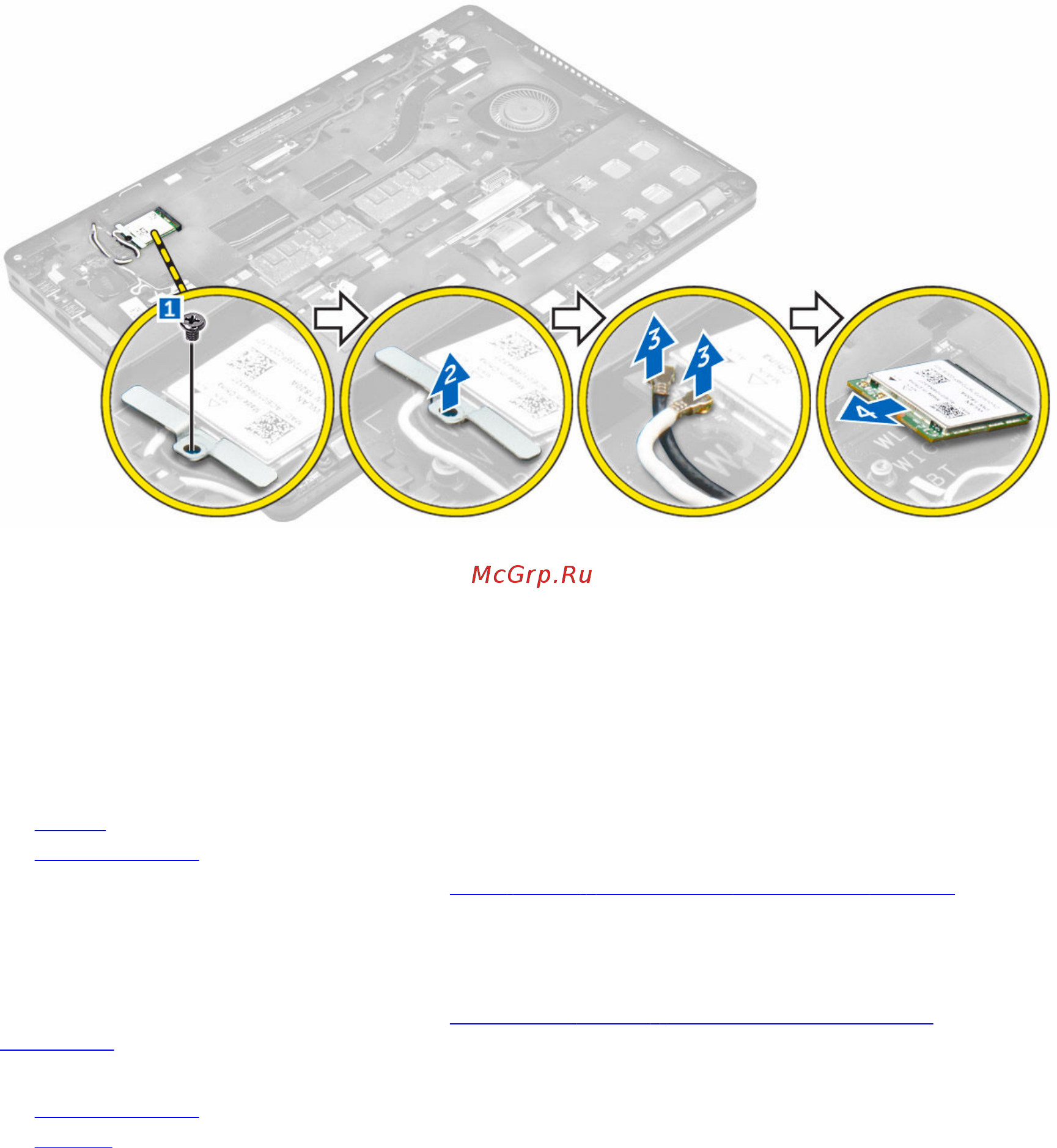

3. Чтобы извлечь плату WWAN:

a. Выкрутите винт, с помощью которого крепится плата WWAN [1].

b. Отсоедините кабели WWAN от разъемов на плате WWAN [2].

c. Отсоедините кабели WWAN от направляющего желобка.

d. Извлеките плату WWAN из компьютера [3].
