Dell latitude e5570, 5570-5735 [24/69] Установка дисплея в сборе

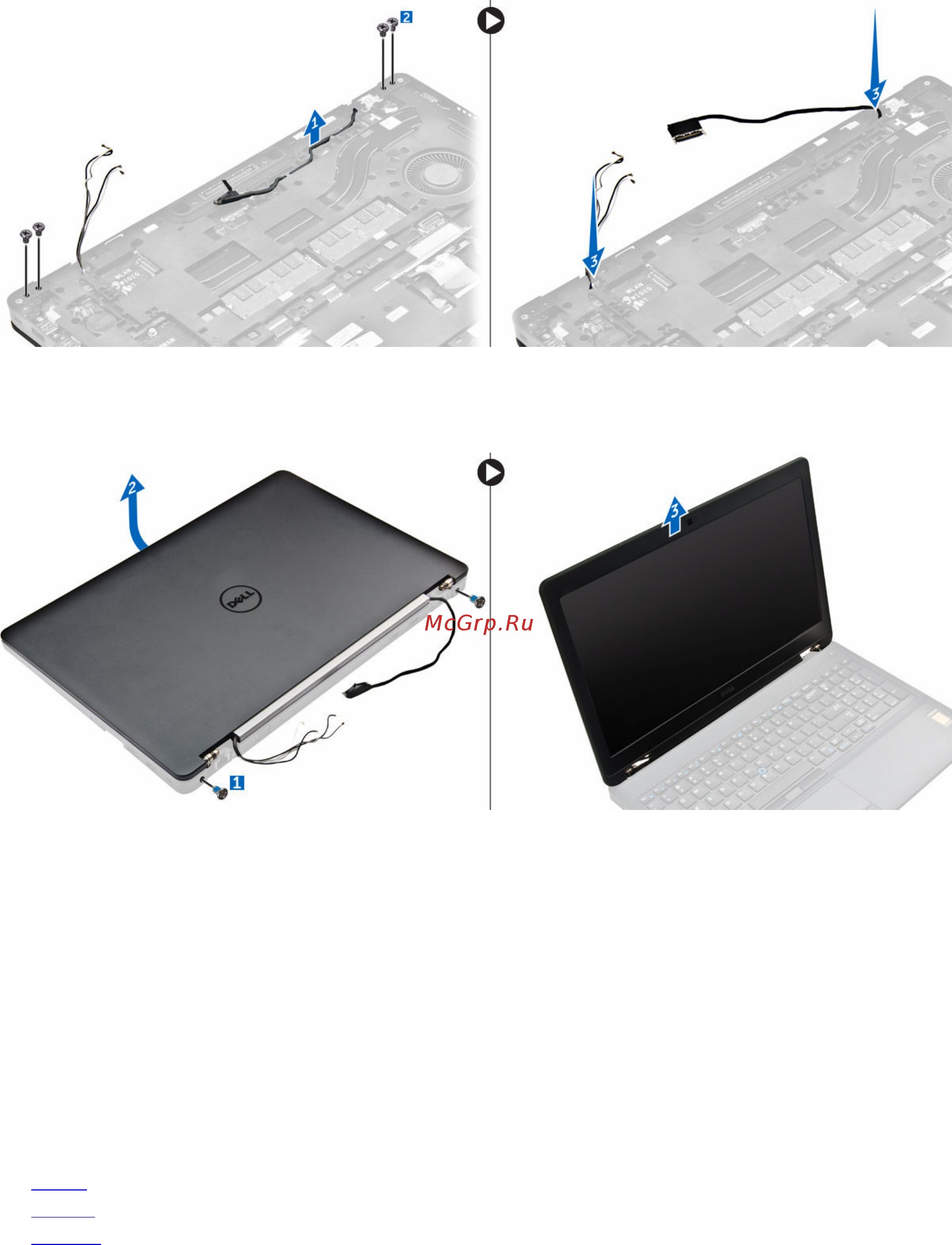

a. Отсоедините кабель дисплея от рамы док-станции [1].

b. Выкрутите винты, с помощью которых крепится дисплей в сборе [2]

c. Высвободите антенные кабели и кабель дисплея из направляющего желобка [3].

6. Снятие дисплея в сборе:

a. Выкрутите винты, с помощью которых дисплей в сборе крепится к компьютеру [1].

b. Откройте дисплей [2] и поднимите дисплей в сборе, чтобы извлечь его из компьютера [3].

Установка дисплея в сборе

1. Установите дисплей в сборе, правильно совместив резьбовые отверстия с корпусом компьютера.

2. Затяните винты, чтобы прикрепить дисплей в сборе к корпусу компьютера.

3. Проложите кабель дисплея через направляющий желобок и проложите антенные кабели, продев через

отверстие.

4. Подсоедините антенные кабели и кабель дисплея к разъемам.

5. Установите кронштейн кабеля дисплея через разъем и затяните винт, чтобы прикрепить кабель дисплея к

корпусу компьютера.

6. Разместите кронштейн шарниров дисплея и затяните винты, чтобы прикрепить его к компьютеру.

7. Установите:

a. WLAN

b. WWAN

c. батарею
