Electrolux basic duo 24fi [3/32] Принципиальная схема

газовые котлы 3

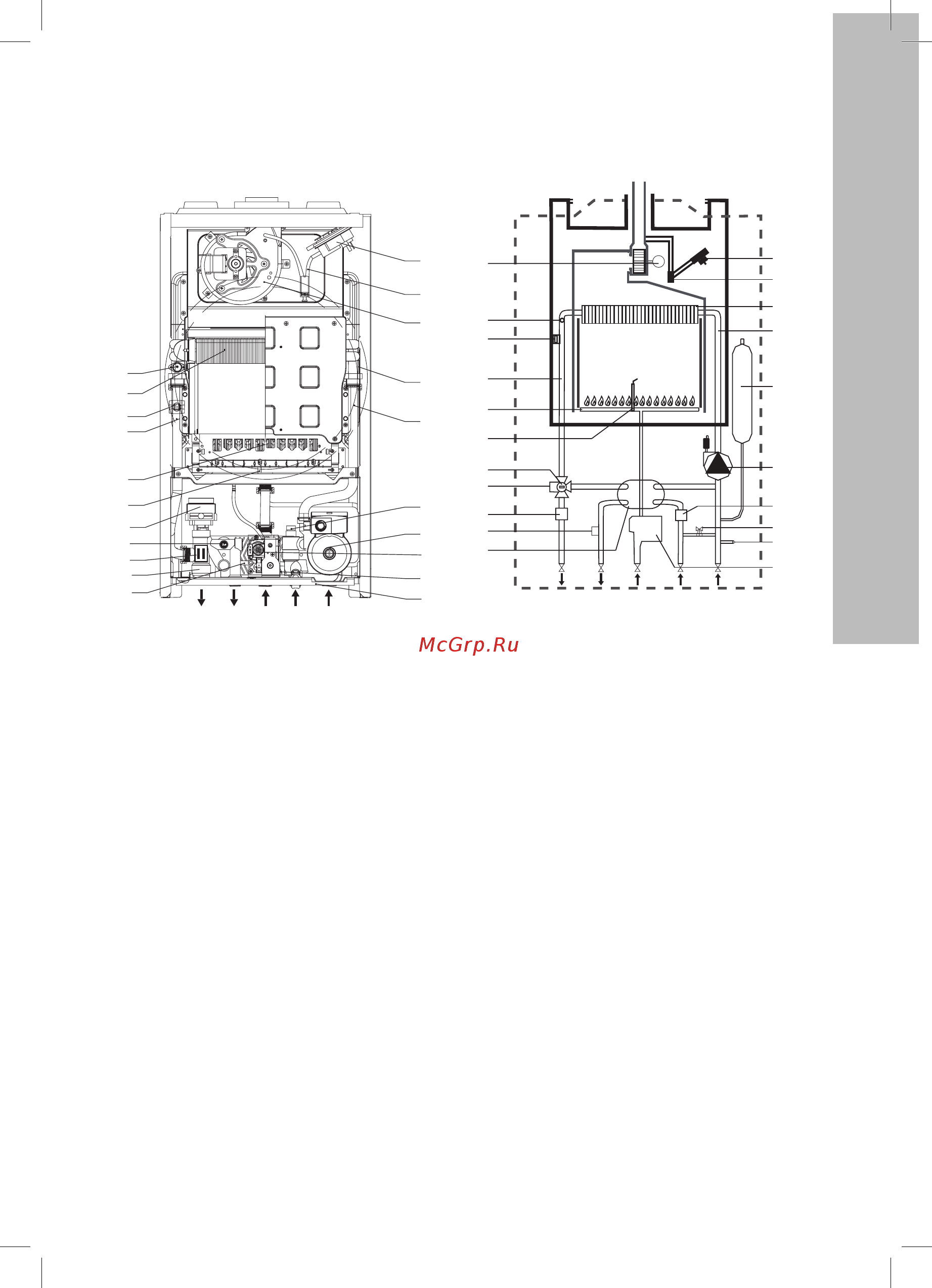

Внутренняя структура котла

22 23 24 25 26

1 Вторичный теплообменник

2 Трехходовой клапан

3 Датчик давления теплоносителя

4 Датчик NTC системы ГВС

5 Сервопривод трехходового клапана

6 Электрод розжига и ионизации

7 Горелка

8 Труба выхода из теплообменника

9 Датчик NTC системы отопления

10 Основной теплообменник

11 Датчик перегрева теплообменника

12 Прессостат вентилятора

13 Конденсатосборник

14 Вентилятор дымоудаления

Принципиальная схема

20 21 23 24

2625242322

15 Расширительный бак

16 Труба входа в теплообменник

17 Датчик расхода ГВС

18 Циркуляционный насос

19 Газовый клапан

20 Кран подпитки

21 Рама котла

22 Подача системы отопления

23 Выход горячей воды

24 Вход газа

25 Вход холодной воды

26 Обратная линия системы отопления

27 Сбросной клапан, 3 бар
