Fluke 107 [13/22] Измерение сопротивления

Цифровые мультиметры

Измерения

Измерение сопротивления

1. Поверните поворотный переключатель в

положение

 (на 106 нет символа диода).

Убедитесь, что на схемы, где будет

проводится измерение, не подано питание.

2. Присоедините красный измерительный провод к

клемме

 и черный измерительный провод к

клемме COM.

3. Измерьте сопротивление, касаясь щупами нужных

точек проверяемой схемы.

4. Считайте измеренное значение на дисплее.

Проверка целостности цепи

Включите режим сопротивления и один раз нажмите

ЖЕЛТУЮ кнопку, чтобы включить зуммер целостности

цепи. При сопротивлении цепи менее 70 Ω звуковой

сигнал будет звучать непрерывно, свидетельствуя о

коротком замыкании. Если прибор показывает , в

цепи есть обрыв.

< 70

hhc05.eps

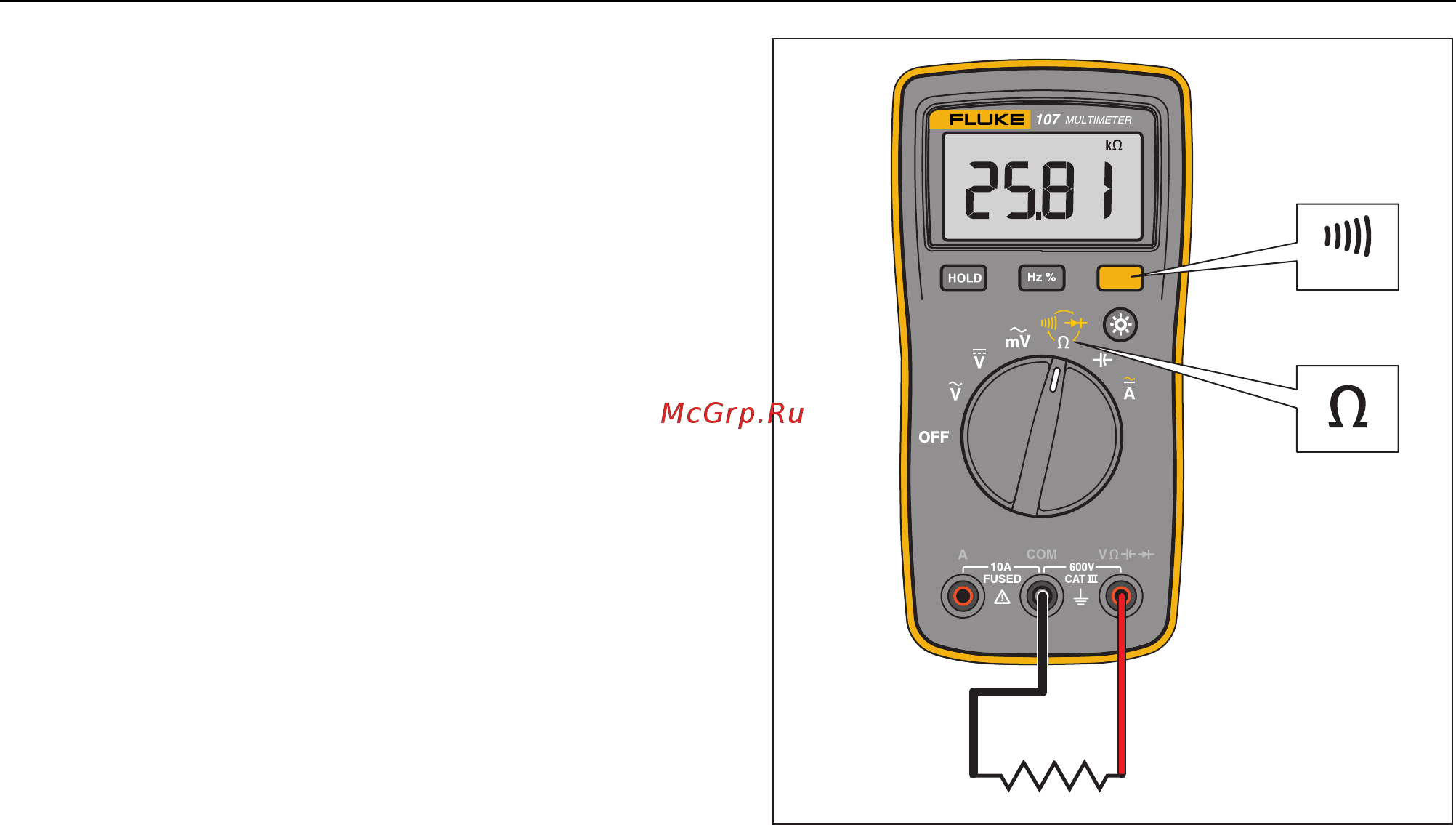

Рисунок 3. Измерение

сопротивления/целостности цепи
