14.4 Кривые рабочей характеристики, ALPHA2 L XX-50

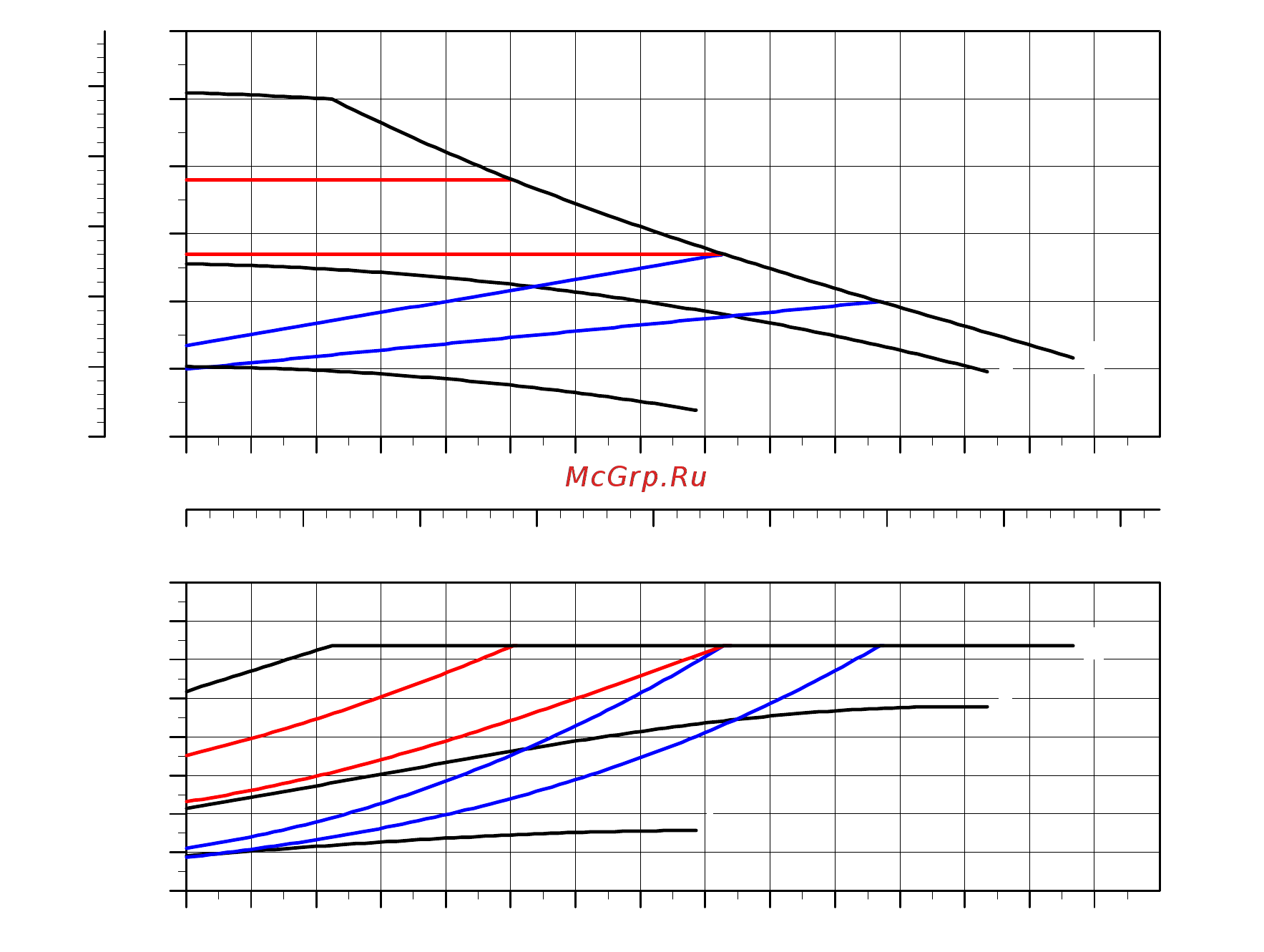

Рис. 17 Кривые рабочей характеристики, ALPHA2 L XX-50
TM04 2109 2008
0.0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.2 2.4 2.6
Q [m³/h]
0
1
2
3
4
5
[m]
H
0
10
20
30
40
50
[kPa]
p
0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7
Q [l/s]
III
II
I
0.0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.2 2.4 2.6
Q [m³/h]
0
5
10
15
20
25
30
35
[W]
P1
III
II
I
