Selle seadme juurde kuulub ka toitejuhe. Selle juurde peab kuuluma õige pistik ning see
peab taluma andmesildil toodud pinget. Pistik tuleb panna õigesse pistikupessa.
Kõik elektrilised komponendid peab paigaldama teeninduskeskuse tehnik või kvalifitseeri-
tud töötaja.
Kasutage alati nõuetekohaselt paigaldatud ohutut pistikupesa.
Veenduge, et pärast paigaldamist ilib juurdepääs toitepistikule.
Seadet vooluvõrgust eemaldades ärge tõmmake toitekaablist. Tõmmake alati toitepisti-
kust.
Seadet ei tohi ühendada pikendusjuhtme, adapteri või varesepesa abil (tulekahjuoht).
Kontrollige, et maandus vastaks nõuetele ja kehtivatele eeskirjadele.
Toitekaabel tuleb paigutada nii, et see ei puutuks vastu mis tahes kuuma osa.
Seadme vooluvõrku ühendamiseks kasutage seadist, mis võimaldab seadme vooluvõr-
gust eemaldada mitmepooluselise lahklülitiga, mille lahutatud kontaktide vahemik on vä-
hemalt 3 mm (nt automaatsed kaitselülitid või maalekkekaitsmed).
Ükski ühenduskaabli osa ei tohi kokku puutuda üle 90°C temperatuuriga. Sinine neutraal-
kaabel peab olema ühendatud klemmiplokiga, mille tähis on "N". Pruun (või must) faasi-
kaabel (klemmiploki kontaktis tähisega "L") peab alati olema ühendatud voolu all oleva
faasiga.
Ühenduskaabli vahetamine
Ühenduskaabli asendamiseks kasutage ainult H05V2V2-F T90 või võrdväärset tüüpi kaablit.
Veenduge, et kaabli ristlõige vastab pingele ja töötemperatuurile. Kollane/roheline maan-
dusjuhe peab olema ligikaudu 2 cm pikem kui pruun (või must) faasijuhe.

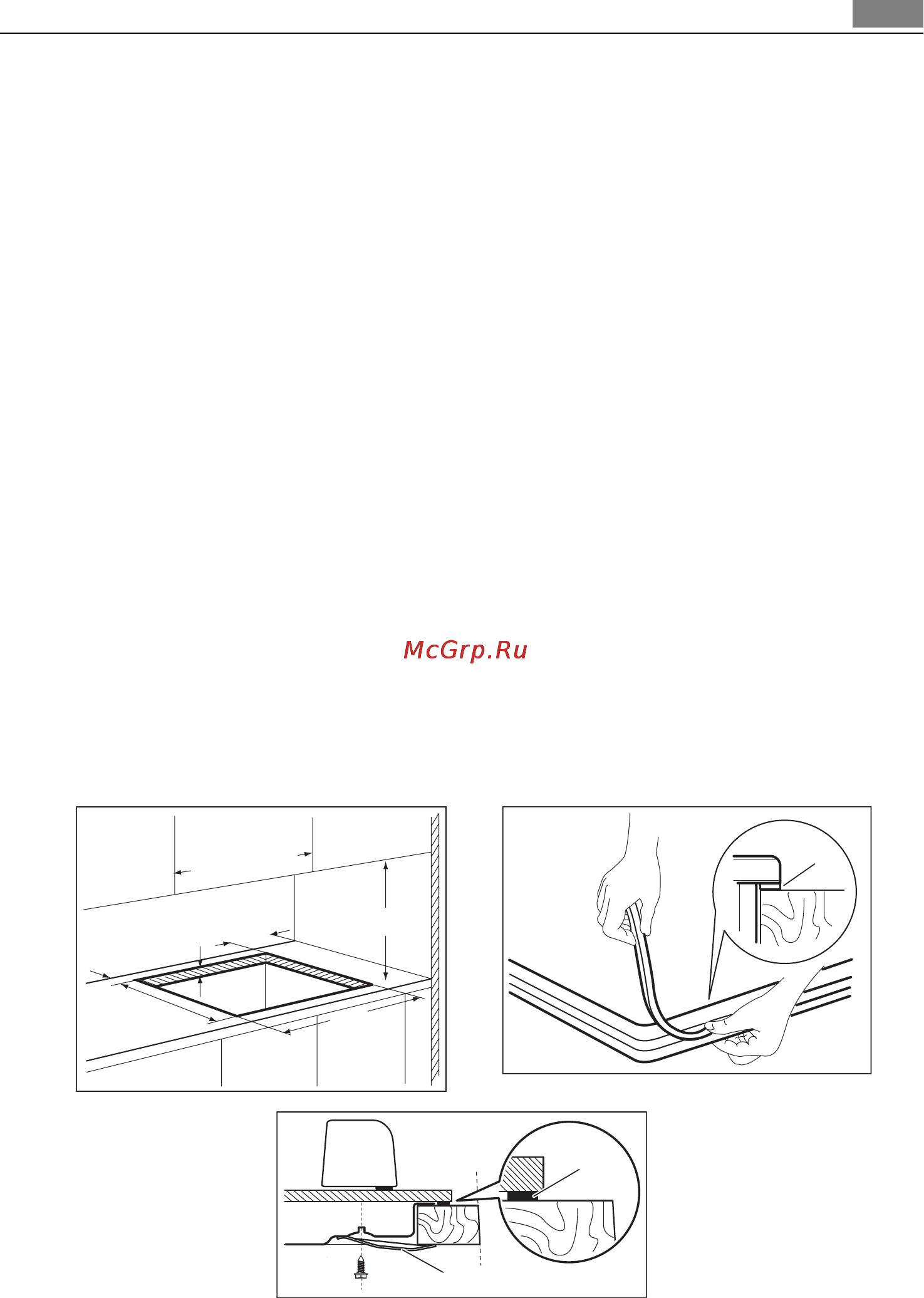

Paigutamine mööblisse
min. 55 mm
min. 650 mm
560 mm
min. 450 mm
30 mm
480 mm
min. 600 mm
A
A
B
A) komplekti kuuluv tihend
B) komplekti kuuluvad toed
