3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ

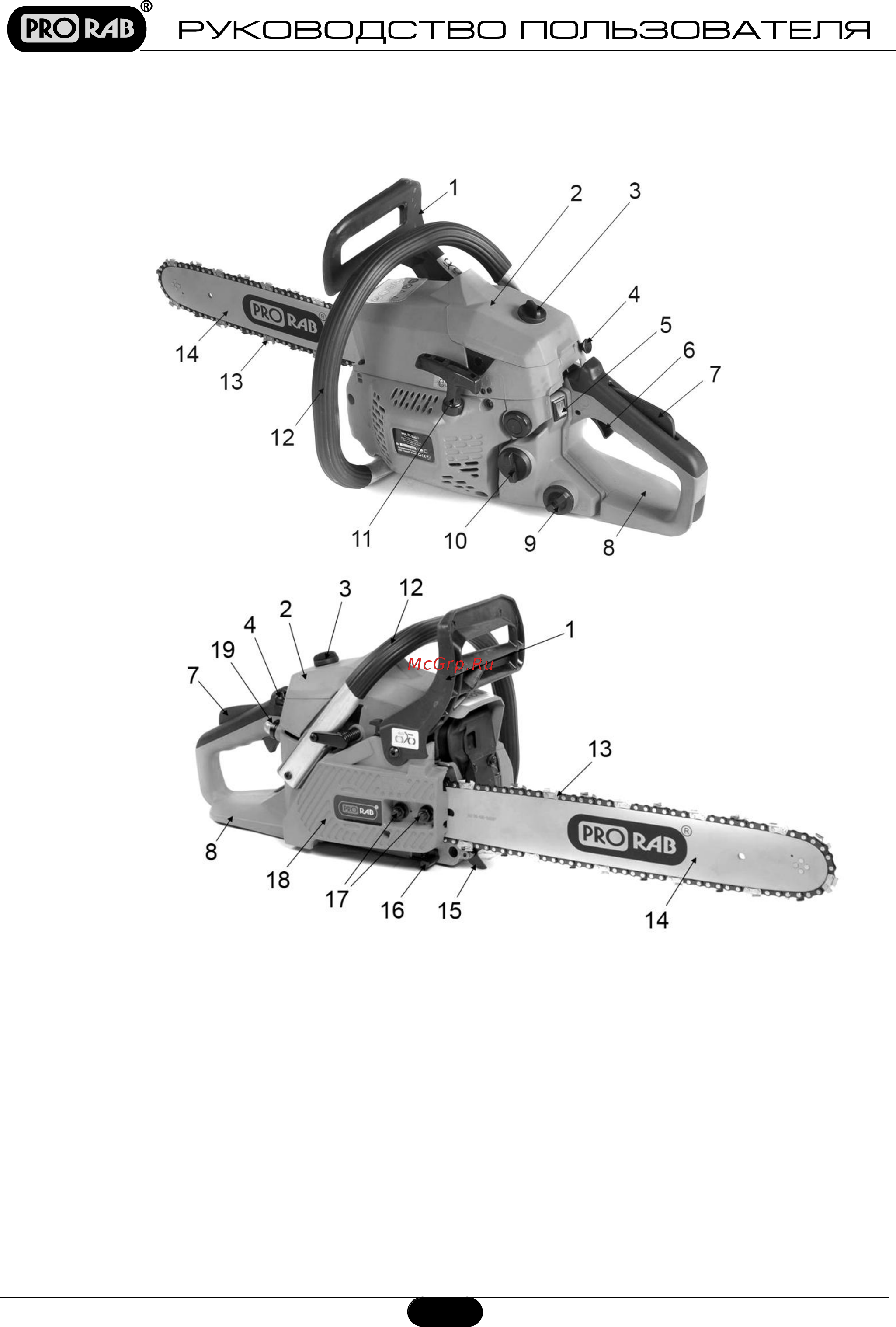

3.1. Составные части

*Внимание! Внешний вид пилы, дизайн корпуса может незначительно отличаться от приведенного на рисунке, это

вызвано модернизацией модели. Техника безопасности, правила эксплуатации и технического

обслуживания инструмента остаются неизменными!

1. Щиток тормоза цепи

2. Крышка воздушного фильтра

3. Винт - фиксатор крышки воздушного

фильтра

4. Рычаг воздушной заслонки

5. Кнопка выключения зажигания

6. Курок дросселя (пуск)

7. Рычаг блокиратора пуска

8. Задняя ручка

9. Крышка бака смазки цепи

10. Крышка топливного бака

11. Рукоятка ручного старта

12. Передняя дуговая ручка

13. Цепь

14. Направляющая шина цепи

15. Зубчатый упор

16. Цепеуловитель

17. Винты крепления шины цепи

18. Крышка тормоза цепи

19. Подсос топлива

Рис. 1
