Принцип действия:
Бензиновый двигатель приводит в движение колеса снегоуборочника для его перемещения в пространстве.
Управление снегоуборщиком осуществляется при помощи рычагов на руле управления.
Снегоуборщик вращением лопастей шнека (13)(См. Рис.1) убирает снежный покров с ровных площадей, и
через снегоотвод (11) выбрасывает его в выбранную сторону.
Шнек (13)(См. Рис.1) - винтовой механизм в виде стержня с наклонными лопастями, приводимый в действие
двигателем. Шнек захватывает, и транспортирует снежную массу внутрь снегоуборщика на вращающуюся
крыльчатку (импеллер), далее снежная масса выбрасывается в необходимую сторону (влево или вправо),
через поворачиваемый желоб (снегоотвод).
Выбор направления отвода снега устанавливается вручную поворотом рукоятки (7)(См. Рис.1).
Снегозаборник (12)(См. Рис.1) служит для захвата снега и направления его потока в рабочую зону
снегоуборщика (на шнек).
Фара (6)(См. Рис.1) служит для освещения рабочей зоны в условиях недостаточной видимости.
Устройства управления:
Рычаг привода колес (2)(См. Рис.1; 2)
При нажатии рычага привода колес (2), включается система привода, и снегоуборщик начинает движение.
При отпускании рычага привода колес (2), привод отключается, и снегоуборщик прекращает движение.
Рычаг переключения скоростей (3)(См. Рис.1)
Служит для изменения направления и скорости движения.
При движении рычага вправо включаются передние скорости (с первой по шестую), влево – задние скорости
(медленная R1 или быстрая R2).
Для изменения скорости и направления движения: остановите снегоуборщик и вращение шнека, переведите
рычаг (3)(См. Рис.1) в соответствующее выбранному режиму движения положение.
Переключение скоростей должно быть четким и полным. Не допускается установка рычага в промежуточное
положение между передачами!
Внимание! Переключение скорости производится только после полной остановки
снегоуборщика!
Внимание!
Изменение скорости движения должно быть плавным!
Резкое переключение рычага грозит потерей контроля над
снегоуборщиком (резкое ускорение / резкое торможение)
или возможной неисправностью механизма.
Рычаг изменения дальности выброса снега (4)(См.
Рис.1; 2)
Рычаг (4) изменят положение угла наклона дефлектора
(отражателя) снегоотвода
Для регулировки дальности выброса снега установите
рычаг (4)(См. Рис.1) в требуемое положение.
Чем выше будет поднят дефлектор желоба, тем дальше
будет отбрасываться снег.
Рычаг привода шнека (5)(См. Рис.1; 2)
При нажатии рычага привода шнека (5), включается система привода, и лопасти шнека (13)(См. Рис.1)
начинают вращение.
При освобождении рычага, система привода размыкается, и шнек останавливается. Дождитесь полной
остановки движущихся по инерции лопастей после выключения, не пытайтесь остановить их руками!
Система защиты:
Автоматический контроль уровня масла. Двигатель снегоуборщика оснащен автоматической системой
защиты от низкого уровня масла в картере.

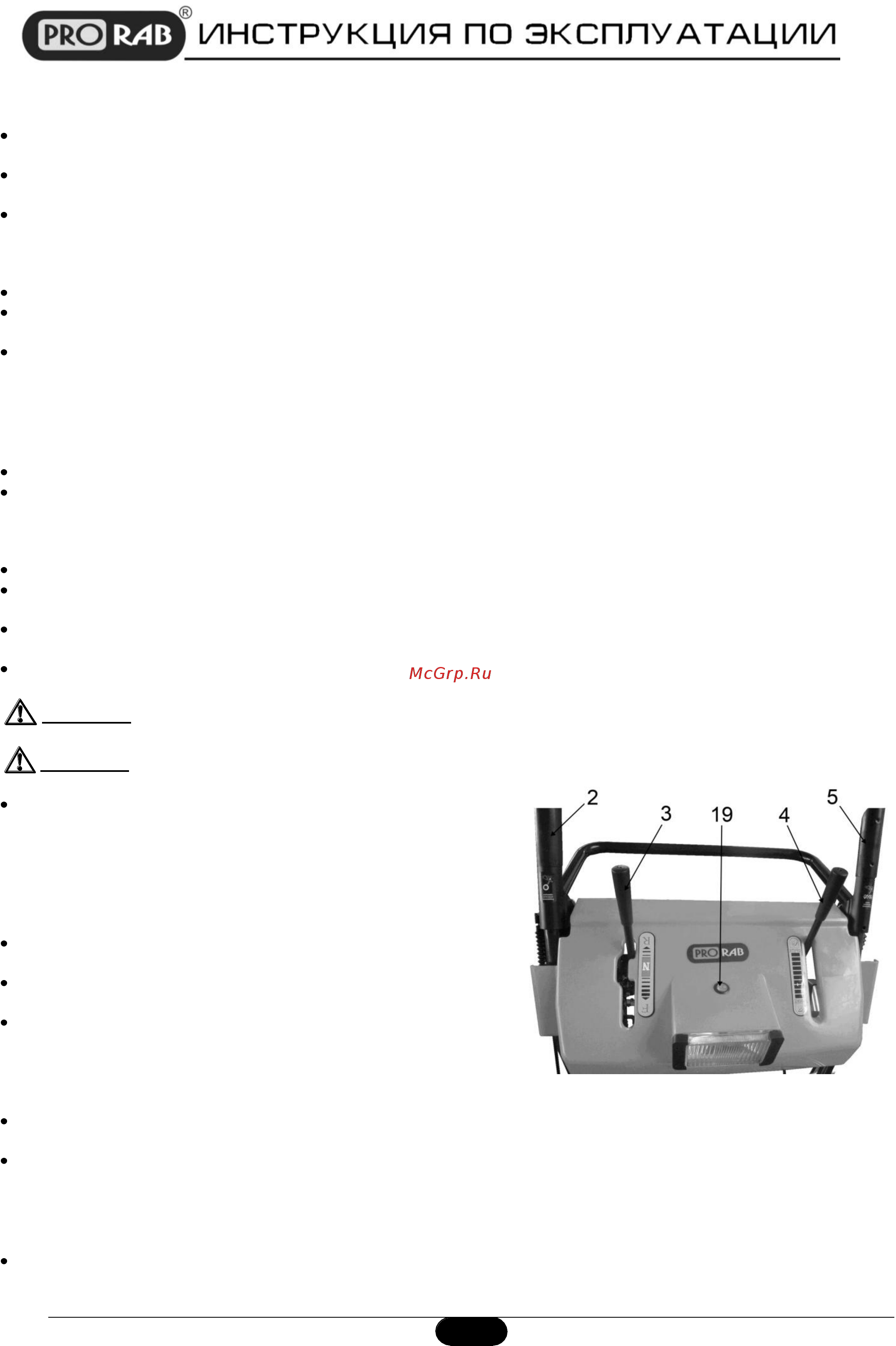

Рис. 2
