Karcher BD 55/40 W Bp Pack DOSE [445/604] Prije prve uporabe

Karcher BR 55/40 W Bp Pack DOSE [445/604] Prije prve uporabe
- 4
1 Zapor
2 Poklopac spremnika prljave vode
3Plovak
4 Spremnik prljave vode
5 Mrežica za skupljanje vlakana (usisavanje)
6 Otvor za punjenje spremnika svježe vode
7 Vijak za pričvršćenje spremnika
8 Rukohvat
9 Ispusno crijevo prljave vode
10 Glavni osigurač F1
11 Akumulator (samo BR/BD...Bp Pack)
12 Vozni mehanizam
13 Akumulatorski utikač (samo BR/BD...Bp)
14 Zvjezdasti pričvrsnici za zamjenu usisnih
gumica
15 Usisno crijevo
16 Usisna konzola *
17 Leptir matice za naginjanje usisne konzole
18 Leptir matice za pričvršćenje usisne
konzole
19 Gumb za poziv informacija (samo BR/BD...
W Bp Pack)
20 Zaslon (samo BR/BD... W Bp Pack)
21 Prekidač s ključem (samo BR/BD... W Bp
Pack)
22 Prekidač za uključivanje/isključivanje
doziranja **
23 Gumb za regulaciju količine vode
24 Sklopka za isključenje u nuždi (samo BR/
BD... W Bp Pack)
25 Sklopka za odabir programa
26 Pokazivač preopterećenosti motora za
četke s pokazivačem smetnje
27 Pokazivač stanja akumulatora
28 Prekidač za uključivanje/isključivanje vuče
(samo BR/BD... W Bp Pack)
29 Priključni kabel punjača (samo BR/BD... Bp
Pack)
30 Poluga za spuštanje usisne konzole
31 Spremnik za prljavštinu (samo BR/BD... W
Bp Pack)
32 Valjkasta četka (BR izvedba)
33 Blok čistača
34 Tipka za zamjenu četke (BR izvedba)
35 Poklopac dovoda vode
36 Pokazivač napunjenosti i crijevo za
ispuštanje svježe vode
37 Zvjezdasti pričvrsnik potisne ručice
38 Prihvatnik sredstva za pranje **
39 Crijevo za usis sredstva za pranje s filtrom i
poklopcem **
40 Pokretačka ručica
41 Potisna ručica
42 Pločasta četka (BD izvedba)
43 Zaštita od prskanja
44 Gumb za brzinu potiska
45 Pedala za zamjenu četke (BD izvedba)
* nije u opsegu isporuke
** standard kod BR/BD... W Bp Pack, opcija
kod BR/BD...C Bp Pack)
Î Otpustite zvjezdaste pričvrsnike
potisne ručice.
Î Potisnu ručicu zakrenite unatrag i
zategnite zvjezdaste pričvrsnike.

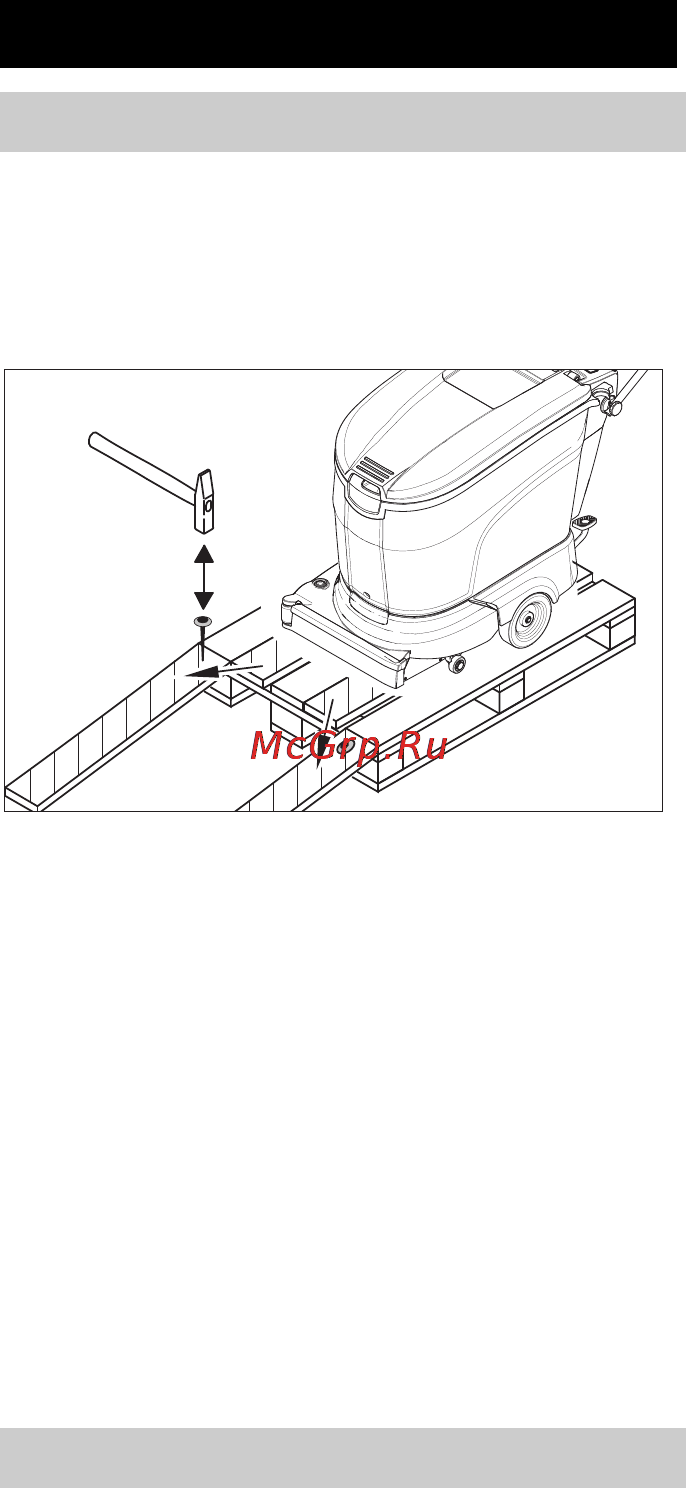

Î Dugačke bočne daske paketa postavite
na paletu kao podlogu za kretanje
(nagibnu rampu).
Î Rampu pričvrstite na paletu čavlima.
Î Kratke daske postavite ispod rampe
kao potporu.
Î Uklonite drvene letvice ispred kotača.
Î Uređaj pritisnite prema dolje držeći ga
za potisnu ručicu.
Î Transportni mehanizam nogom
zakrenite prema naprijed.
Î Uređaj spustite s palete preko nagibne
rampe.
Četke se moraju montirati prije stavljanja u
pogon (pogledajte odlomak "Radovi na
održavanju").
Prije prve uporabe
Istovar
Montaža četki
445HR
