Для защиты окружающих людей от световых излучений, рекомендуется устанавливать щиты или

ширмы.

Во избежание получения термического ожога брызгами расплавленного металла, рекомендуется

надевать брезентовый защитный костюм сварщика, защитные рукавицы для сварки и крепкие ботинки.

Не надевайте промасленную одежду, т.к. она может воспламениться от искр.

Постоянно следите за состоянием электрододержателей, зажимов клемм и сварочного кабеля.

Исключайте воздействие любых факторов (температурных, механических, химических и др.) способных

повредить изоляционную оболочку сварочного кабеля.

Внимание!

Не производите сварочные работы одновременно двумя или более аппаратами

на одной сварной конструкции. Это может привести к поломке аппарата и

получению электротравмы!

Избегайте непосредственного контакта с электрическим контуром сварки, так как в отсутствии нагрузки

напряжение, подаваемое генератором, возрастает и может быть опасно.

3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ

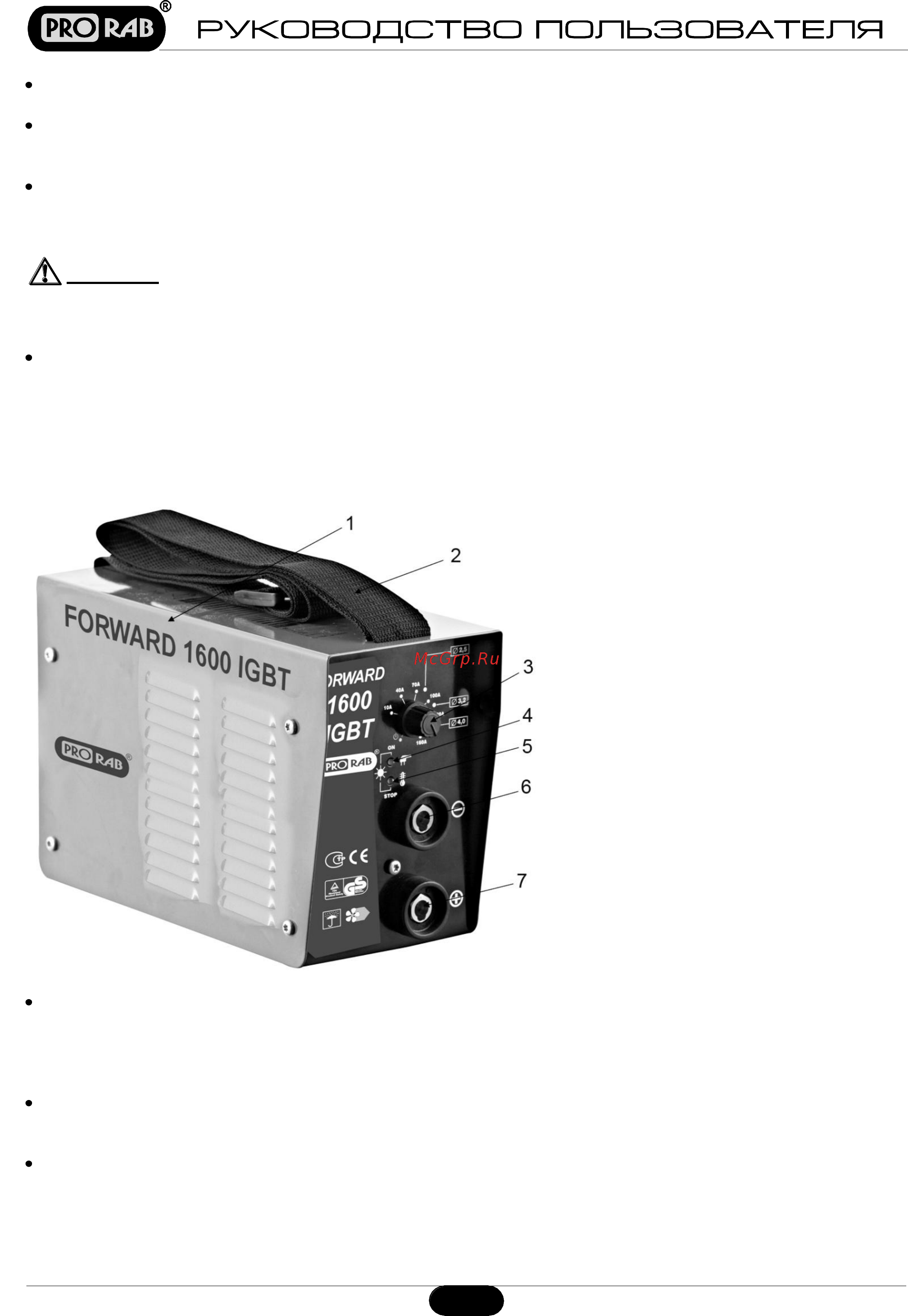

Работу аппарата обеспечивают следующие, закрытые кожухом (1)(См. Рис.1), основные узлы и системы:

блок выпрямления и стабилизации переменного тока, переключающий транзисторный мост,

высокочастотный трансформатор, охлаждающий вентилятор, электронное инверторное устройство

регулирования сварочного тока, устройство защиты аппарата от перегрузок и перегрева

(автоматический термостат).

На передней панели расположены: поворотная рукоятка пускового выключателя и регулятора силы

тока (3), индикатор электросети (4), индикатор термостата (5), силовые клеммы (6) и (7) для

подключения сварочного кабеля с электрододержателем и заземляющего кабеля с зажимом.

Настройка аппарата на необходимую величину сварочного тока производится поворотом рукоятки (3)

по часовой стрелке. Подвод электроэнергии к аппарату осуществляется через сетевой шнур,

расположенный на задней панели. Для охлаждения аппарата, на задней панели установлен

вентилятор.

1. Кожух защитный

2. Ремень транспортировочный

3. Выключатель / регулятор силы тока

4. Индикатор электросети

5. Индикатор термостата

6. Клемма силовая «-»

6. Клемма силовая «+»

7. Кожух защитный

Рис. 1
