HP designjet z2100 [3/15] Сборка основания
![HP designjet z2100 [3/15] Сборка основания](/views2/1219415/page3/bg3.png)

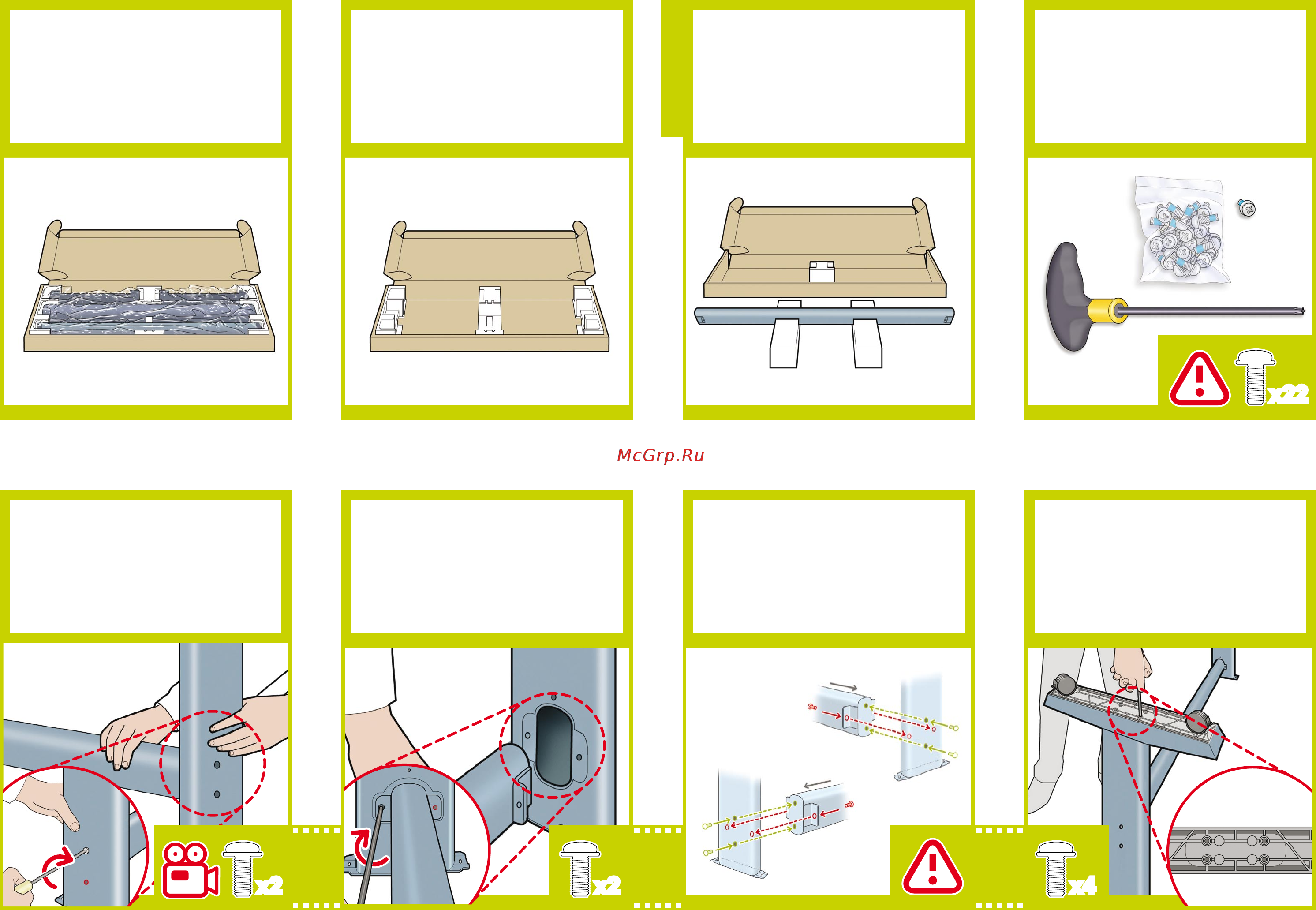

Извлеките из коробки с основанием
поперечную опору и два фрагмента
упаковочного материала, находящиеся
у противоположных концов коробки.
Убедитесь, что каждая стойка закреплена
четырьмя винтами.
Положите два фрагмента упаковочного
материала на пол на расстоянии 40 см
друг от друга, а сверху на них положите
поперечную опору.
Прикрепите к каждой стойке ножку четырь-
мя винтами. Сначала неплотно вверните
все четыре винта, а затем затяните их
накрепко.
В коробке с основанием имеется отвертка
и 22 винта: 16 винтов для сборки стойки,
4 для прикрепления ее к принтеру, и 2 за-
пасных.
Не пытайтесь снимать шайбы с винтов.
Примечание. Все винты предназначены
для крепления основания. Для установки
приемника винты не требуются.
11 12
17 18
13 14
15 16
Сборка основания
Прикрепите одну стойку к поперечной опоре
при помощи двух винтов с внешней сто-
роны ножки и двух винтов с внутренней
стороны.
Сперва неплотно вверните все четыре
винта, а затем затяните их накрепко — сна-
чала с внешней стороны стойки, потом
с внутренней.
Откройте коробку с основанием.
x2
x22
x4
Прикрепите другую стойку к поперечной
опоре при помощи двух винтов с внешней
стороны ножки и двух винтов с внутренней
стороны.
x2
