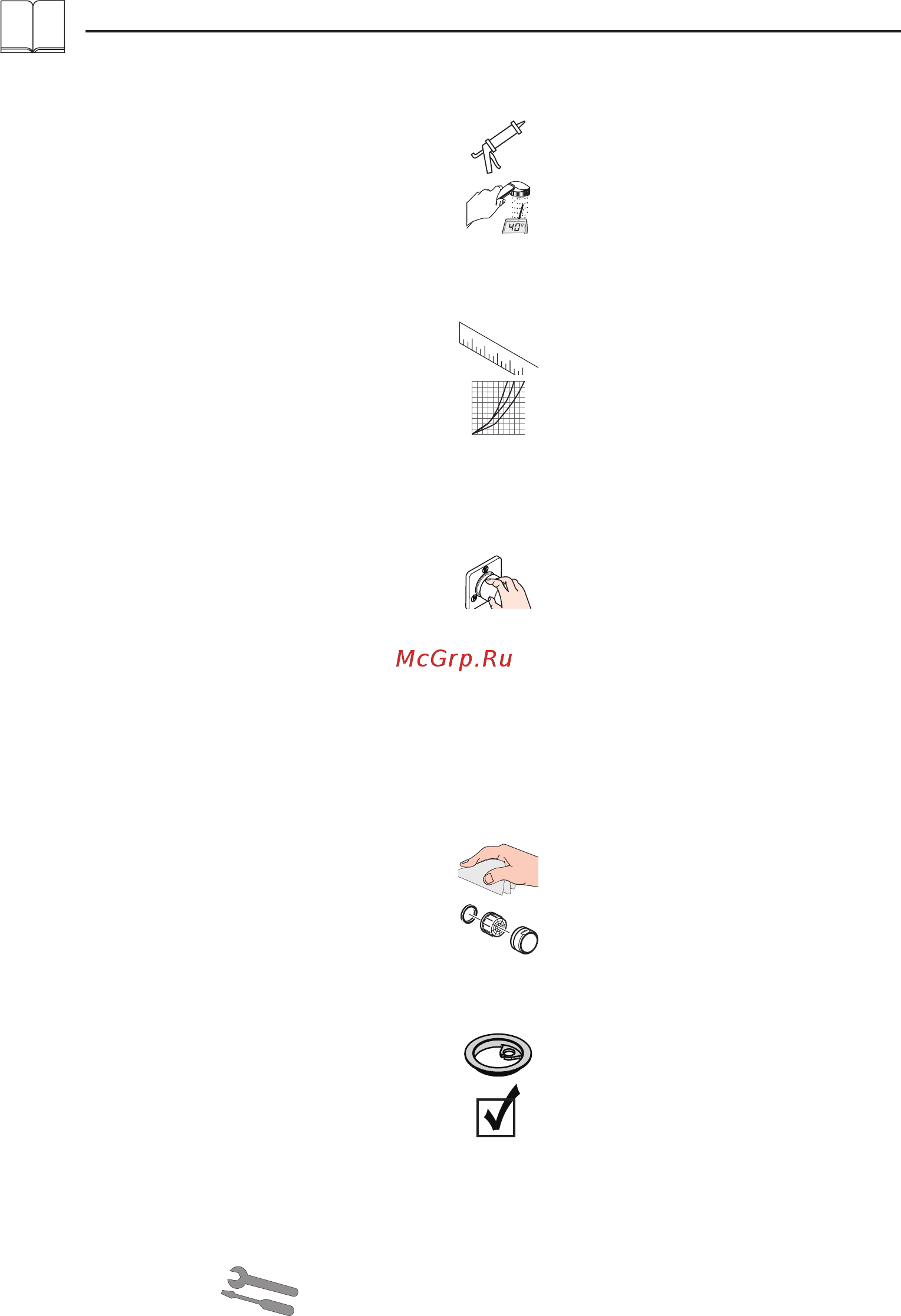

HansGrohe 71290000 logis [2/36] Montage siehe seite 31
![HansGrohe 71290000 logis [2/36] Montage siehe seite 31](/views2/1219516/page2/bg2.png)
Montage siehe Seite 31
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Dichtung #98996000
Serviceteile (siehe Seite 35)
Reinigung
siehe beiliegende Broschüre.
Bedienung (siehe Seite 36)
• Aufgrund der Bauart der Bidette-Armatur,
tritt während des Betriebs der Handbrau-
se geringfügig Wasser am Auslauf der
Armatur aus.
• Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
Durchflussdiagramm
(siehe Seite 34)
Durchflussleistung Mischer
Durchflussleistung Handbrause
Maße (siehe Seite 34)
Justierung (siehe Seite 33)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Kein essigsäurehaltiges Silikon verwenden!
Symbolbeschreibung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Die Armatur kann nicht in Verbindung mit einem
Durchlauferhitzer verwendet werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2
Prüfzeichen (siehe Seite 36)
