HansGrohe 15472000 puravida [11/36] Montáž viz strana 31
![HansGrohe 15472000 puravida [11/36] Montáž viz strana 31](/views2/1219519/page11/bgb.png)
Montáž viz strana 31
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem!
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Rozteč připojení: 150±16 mm
Přípoje G 1/2: studená vpravo - teplá vlevo
Tepelná desinfekce: max. 70°C / 4 min
Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Česky
Zkušební značka (viz strana 36)
Servisní díly (viz strana 32)
Rozmìry (viz strana 34)
Údržba (viz strana 36)
U zpětných ventilů se musí podle DIN EN
1717 v souladu s národními nebo regio-
nálními předpisy testovat jejich funkčnost
(alespoň jednou ročně).
Ovládání (viz strana 35)

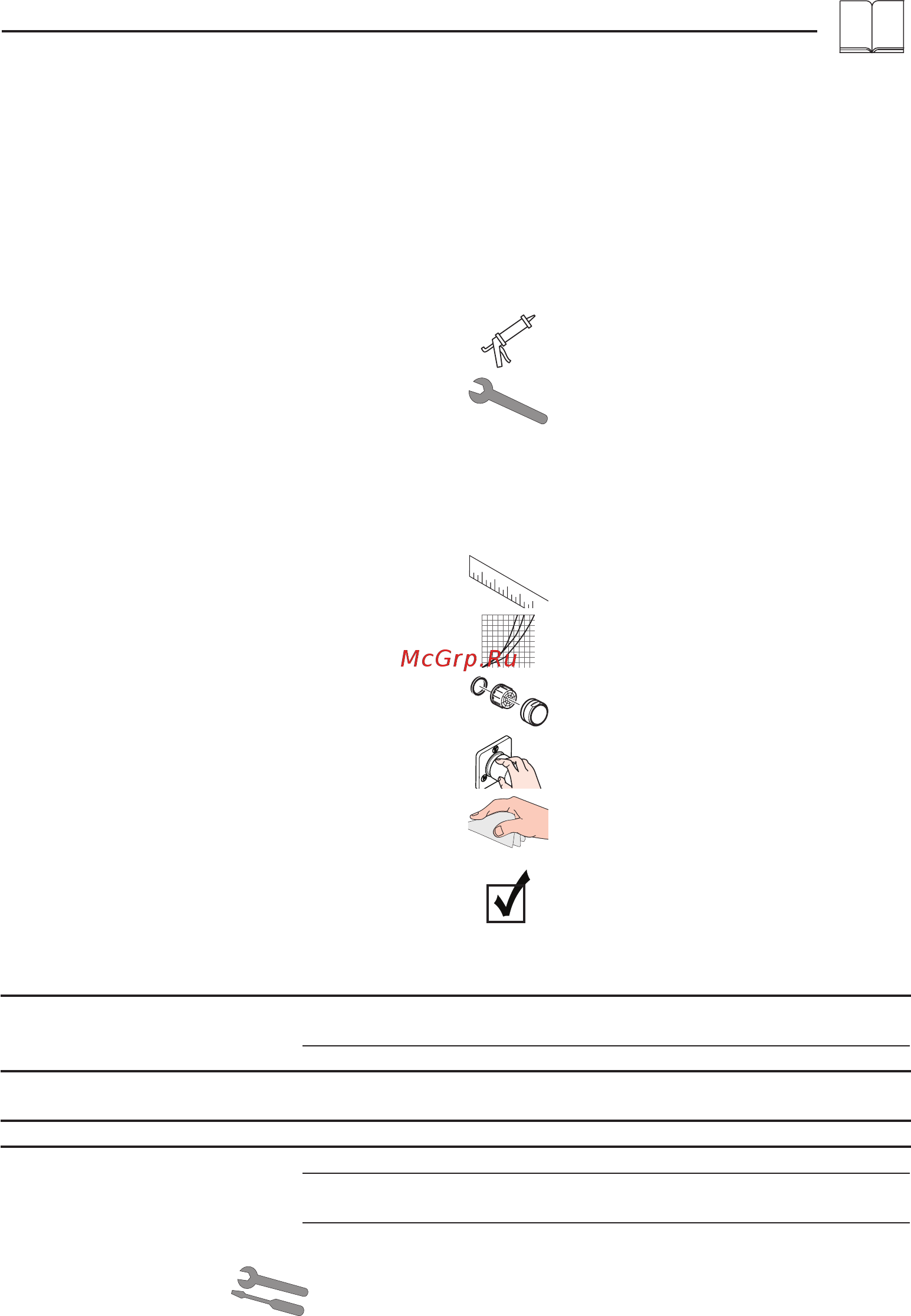

Popis symbolů
Diagram průtoku (viz strana 34)
Čištění (viz strana 36) a přiložená
brožura
Nepoužívat silikon s obsahem kyseliny
octové!
Porucha Příčina Odstranění
Málo vody - Sítko v těsnění u sprchy zanesené - Vyčistit sítko v těsnění mezi sprchou
a hadicí
- Zpětný ventil je zablokován - Vyměnit zpětný ventil
Armatura jde ztěžka - Kartuše je vadná, zanesená·vodním
kamenem
- Kartuši vyměnit
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
Průtokový ohřívač nezapíná - Není odstraněn kroužek ze sprchy - Odstranit kroužek ze sprchy
- Sítko na zachycování nečistot je
zanesené
- vyčistit / vyměnitn lapač nečistot
- Zpětný ventil je zablokován - Vyměnit zpětný ventil
Vlastní jištění proti zpětnému nasátí.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
11
