20
Tavana montaj bakınız sayfa 38
Duvara montaj Bakınız sayfa 36
Kontrol işareti (Bakınız sayfa 44)
Yedek Parçalar (Bakınız sayfa 39)
Temizleme (Bakınız sayfa 40) ve
birlikte verilen broşür
Akış diyagramı
(Bakınız sayfa 31)
Ölçüleri (Bakınız sayfa 31)
Asetik asit içeren silikon kullanmayın!

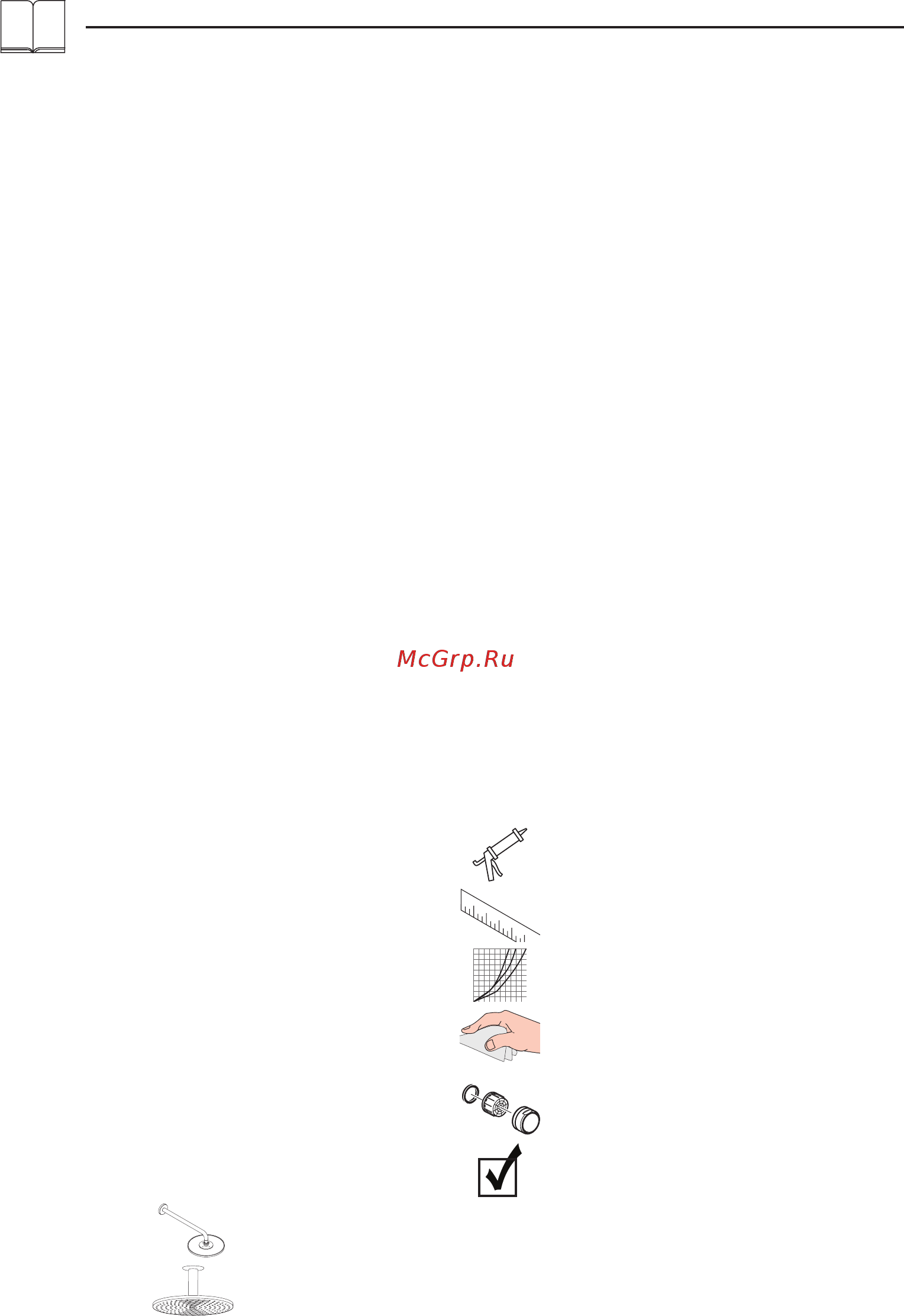

Simge açıklaması
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden
temizliği amaçları doğrultusunda kullanılabilir.
Bedensel, ruhsal ve/veya sensörik engelli çocuk
ve yetişkinler gözetimsiz olarak duş sistemini
kullanmamalıdırlar. Alkol veya uyuşturucu etkisinde
olanlar duş sistemini kullanmamalıdır.
Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.
Başlıklı püskürtücü kolu yalnızca başlıklı
püskürtücünün tutulması için tasarlanmıştır, başka
nesnelerle üzerine yük bindirilmemelidirn!
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Batarya geçerli normlara göre monte edilmeli,
yıkanmalı ve kontrol edilmelidir!
• Müteahhit, ürünü monteleyeceği yer, yani montaj
plakasının monte edileceği duvar alanının tümü düz
(herhangi bir eklem yerinin ya da duvar fayansının
çıkıntısıyla) engellenmemiş, yapısı ürünü montelemeye
uygun bir şekilde ve herhangi zayıf noktası
olamamasını sağlamalıdır. Kaplı vidalar ve çubuklar
sadece beton için uygundur. Başka duvar yapıları
için, imalatçının çubuk imal edenin bellirtiği hususlar
dikkate alınmalıdır.
• El duşu kafasına eklenmiş olan süzgeç contası, boru
şebekesinden sızan kirlerin önüne geçmek için,
yerine monte edilmelidir. İçeri sızan bu kirler duşun
fonksiyonunu sekteleyebilir ve/veya duşun fonksiyon
parçaları üzerinde hasarlara sebep olabilir, bu
yüzden meydana gelen hasarlardan Hansgrohe
sorumlu tutulamaz.
Türkçe
