ОПИСАНИЕ СБОРКИ И РАБОТЫ

В момент покупки газонокосилка передается покупателю в кар-

тонной упаковке, внутри которой предусмотрены специальные

защитные элементы, обеспечивающие целостность при её транс-

портировке. Сняв бандажные ленты и металлические скрепки,

открыть верхние клапана коробки и осторожно поднять газоно-

косилку. Извлечь все комплектующие.

ВНИМАНИЕ! Обратите внимание на содержимое упа-

ковки и проверьте сохранность газонокосилки. Перед

началом эксплуатации газонокосилки - внимательно

прочитайте данный паспорт! Внимательно ознакомь-

тесь с расположением органов управления газоно-

косилки, научитесь заводить и быстро останавливать

двигатель. Произведите сборку газонокосилки.

Сборка газонокосилки

Сборку производите в соот-

ветствии с иллюстрациями,

приведенными в данном

руководстве. Утилизируйте

упаковку в соответствии с

требованиями охраны окру-

жающей среды. Для удоб-

ства и компактности упаков-

ки газонокосилка поступает

в разобранном виде. Сбор-

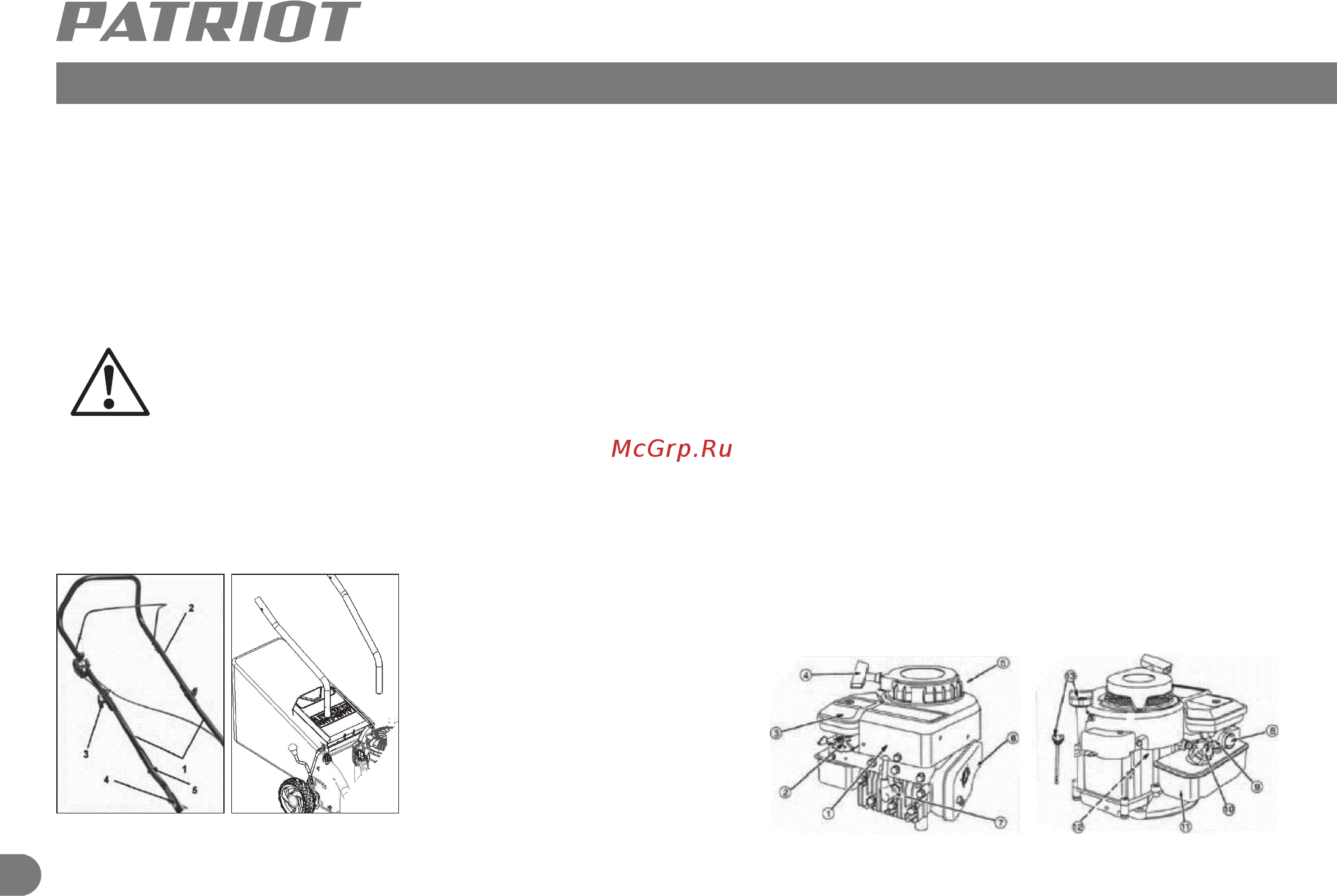

ка рукоятки (Рис. 2).

1. Прикрепите две нижние части рукоятки (1) к верхней рукоятке

(2), используя болты и шайбы (3).

Установка рукоятки

Вставьте нижнюю часть собранной рукоятки в места установки на

корпусе крепление кабеля и тяг управления.

Кабели и тяги управления крепятся специальными фиксатора-

ми (5). Защелкните фиксатор (5) на кабеле, соединяющем блок

выключателя и двигатель. Сдвиньте фиксатор к нижней рукоят-

ке. Защелкните другие фиксаторы на других тягах управления.

Сдвиньте фиксатор к верхней рукоятке.

Основные части двигателя ( Рис. 3)

Основным элементом газонокосилки является 4-х тактный дви-

гатель внутреннего сгорания (Рис. 3), с вертикальной осью ко-

ленвала и его основные части: (2) - рычаг дросселя; (3) -фильтр

воздушный; (4) - стартер ручной; (5) - защитный кожуж; (6) - глу-

шитель; (7) - свеча зажигания; (8) - кнопка топливного насоса; (9) -

карбюратор; (10) - пробка бензобака; (11) - бензобак; (12) - корпус

двигателя; (13) - маслоналивная горловина.

Рис. 2

Рис. 3
