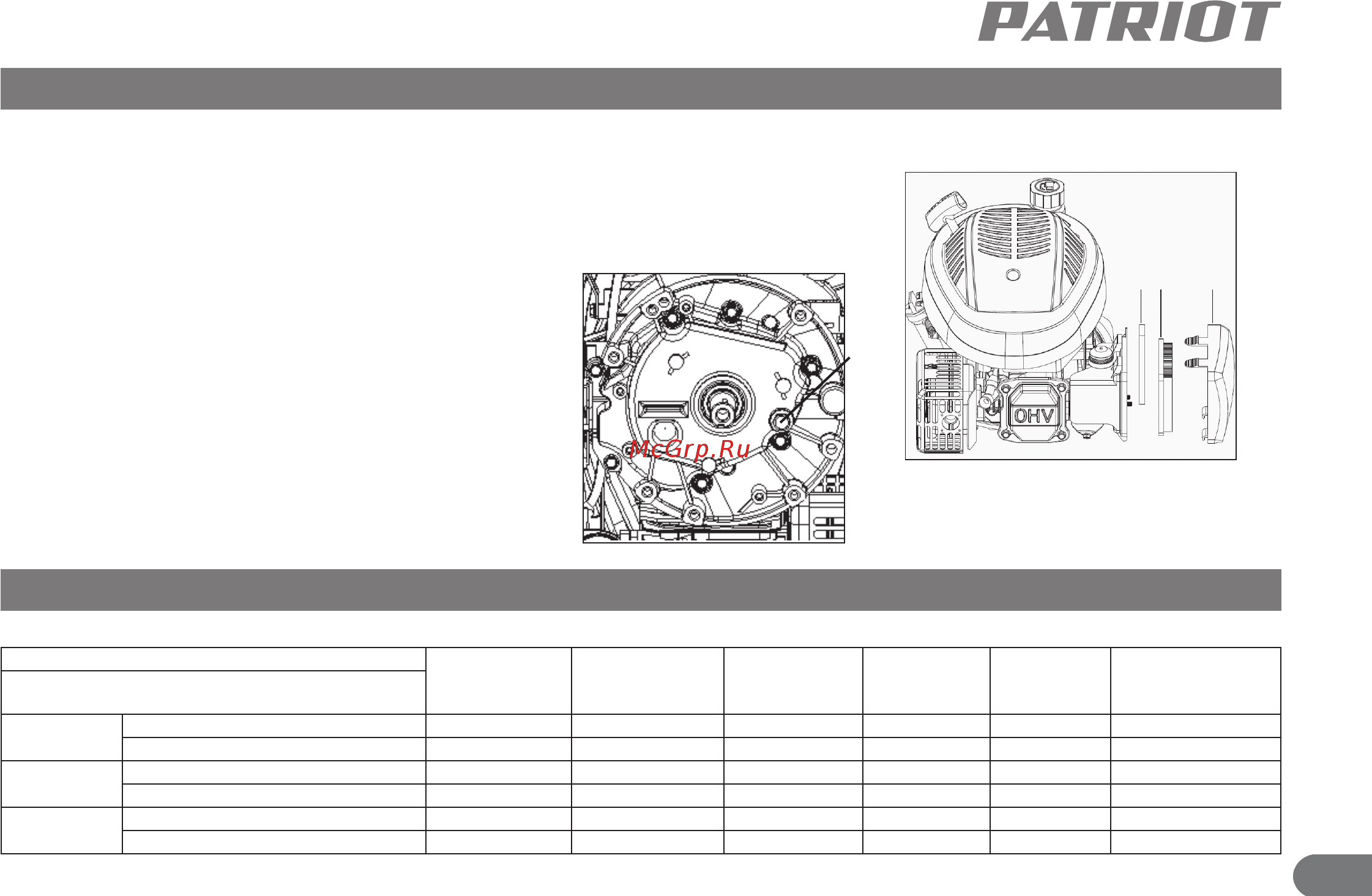

![Patriot РТ 52 LS [14/17] Техническое обслуживание](/views2/1220126/page14/bge.png)
15
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
и принадлежностей может привести к
серьезным травмам пользователя и по-
вреждению газонокосилки;
- не допускайте попадания бензина
на пластмассовые части двигателя.
Замена масла
- Выработайте или слейте остатки
топлива
- Отсоедините кабель от свечи зажи-
гания
- Когда двигатель остынет, открутите
крышку слива масла А на Рис.8 и слейте
масло в подходящее для этого емкость.
- очистите крышку слива масла пе-
ред установкой на место
- Вытащите масляный щуп залейте
рекомендованное масло Patriot для
4-тактных двигателей до верхнего уров-
ня на щупе,
не перели-
вайте выше
уровня.
Рис.8.
Отверстие
для слива
масла
Воздушный фильтр
Периодичность работ Перед каждым
запуском
Первый месяц
или 5 часов ра-
боты
3 месяца или
25рабочих
часов
6 месяцев
или 50абочих
часов
1 год или
100 рабочих
часов
Каждые 2 года
или250 рабочих
часов
Работы (проводите или по истечении соответству-
ющего времени или рабочих часов)
Масло
Проверка O
Замена O O
Воздушный
фильтр
Проверка O
Замена O
Свеча зажи-
гания
Проверка O
Замена O
ПЕРИОДИЧНОСТЬ СЕРВИСНОГО ОБСЛУЖИВАНИЯ
Рис.9. Воздушный фильтр:
1)пенная вставка, 2) бумажный
фильтр, 3) кожух фильтра
1 2 3
А
