Stiebel Eltron SHD 30 S 73059 [4/12] Инструкция по монтажу

Содержание

• Shd 30 s shd 100 s проточно накопительный водонагреватель напорного типа 1
• Stiebel eltron 1
• Инструкция по эксплуатации и монтажу 1
• Мотивов к отказу от гарантийных 1
• Несоблюдение перечисленных требований является одним из 1
• Обязательств 1
• Основные правила установки оборудования stiebel eltron 1
• При установке водонагревателей необходимо соблюдать следующие требования невыполнение которых могут привести к преждевременному выходу из строя оборудования 1
• Требования к проектированию монтажу и эксплуатации оборудования определяются следующими основными документами 1
• Время нагрева при 21 квт режим накопителя 2
• Для пользователя и специалиста 2
• Инструкция по эксплуатации 2
• Производительность горячей воды режим проточного водонагревателя 2
• Режим накопительного водонагревателя 2
• Режим проточного водонагревателя 2
• Указание 2
• Stiebel eltron 3
• Важныеуказания 3
• Обслуживание 3
• Опасность замерзания 3
• Режим двухтарифный 3
• Режим однотарифный 3
• Уход 3
• Для специалиста 4
• Инструкция по монтажу 4
• Место монтажа 4
• Модель shd30s shd 100 s 4
• Монтаж прибора 4
• Предписания и постановления 4
• Устройство прибора 4
• Stiebel eltron 5
• Подключение воды 5
• 5 21 квт 6
• А схема электрических 6
• В режим предварительного нагрева на низкой мощности рис i 2 6
• Ограничение выбора температуры см рис 0 6
• Ре 400у 6
• Ре1_11_21_3 6
• Соединений рис 11 6
• Ы 12 ьз 5 бд 6
• Электрическое подключение 6
• Stiebel eltron 7
• Ввод в эксплуатацию 7
• Запасные детали 8
• Наименование артикул 8
• Опорожнениенакопителя 8
• Уход 8
• Stiebel eltron 9
• Для заметок 9
• I гарантийный срок 11
• Stiebel eltron 11
• Адрес гарантийной сервисной службы 11
• Гарантийные обязательства фирмы оско 11
• На продукцию фирмы stiebel eltron 11
• Начало срока действия гарантийных обязательств 11
• Особые положения 11
• Ремонт 11
• Моск в а магазин 12
• Москва офис 12
• Санкт петербург 12

Похожие устройства

• AEG HC451220EB Инструкция по эксплуатации
• Gorenje ECT 680-ORA-E Инструкция по эксплуатации
• Indesit BA 20.025-Wt-SNG Инструкция по эксплуатации
• Gorenje WA72145BKS Инструкция по эксплуатации
• Gorenje NRK6201MW Инструкция по эксплуатации
• AEG HC412000GB Инструкция по эксплуатации
• Baxi SO 510 Инструкция по эксплуатации
• Gorenje ECT 600-ORA-E Инструкция по эксплуатации
• Indesit B 18 FNF.025-WT-SNG Инструкция по эксплуатации
• Gorenje WA71Z45B Инструкция по эксплуатации
• AEG HK955070XB Инструкция по эксплуатации
• Gorenje NRK63371DE Инструкция по эксплуатации
• AEG DDLT PinControl 18 222385 Инструкция по эксплуатации
• Gorenje ECT 350 C Инструкция по эксплуатации
• Indesit WISN 100 (CSI) Инструкция по эксплуатации
• Gorenje WA614SYW Инструкция по эксплуатации
• Voxtel SELECT 1800 Инструкция по эксплуатации
• Gorenje WA612SYB Инструкция по эксплуатации
• Gorenje NRK65SYW2 Инструкция по эксплуатации
• Indesit IWUD 4105 (CIS) Инструкция по эксплуатации

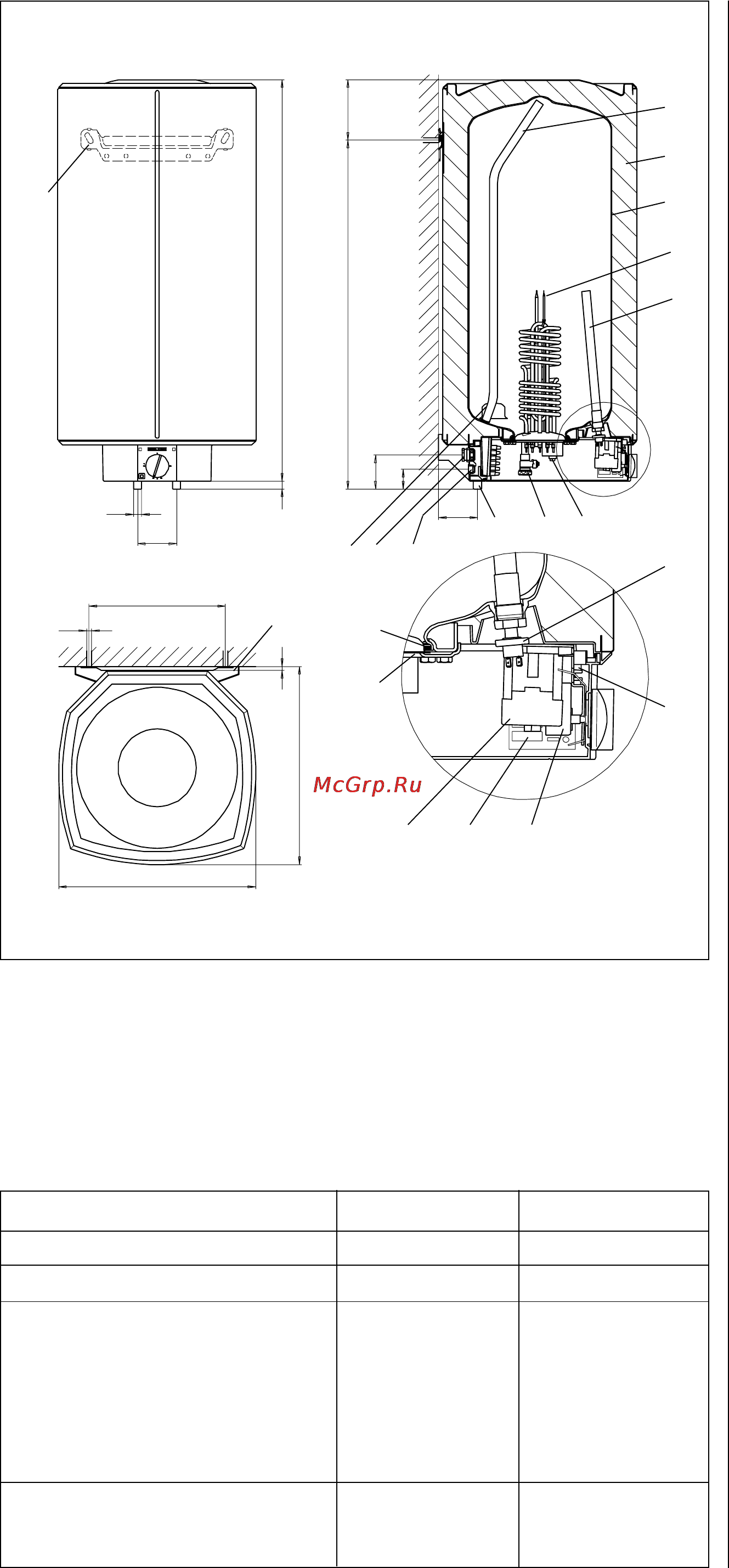

Устройство прибора I Нагревательныйфланец 2 Антикоррозийный анод 3 Датчик давления антикоррозийного анода 4 Переключатель режимов работы прибора 5 Регулятор температуры 6 Электронный блок 7 Пускатель 8 Основание фланца 9 Уплотнительное кольцо 10 Предохранительный ограничитель температуры 11 Сливная горловина 12 Патрубки подключения холодной и горячей воды 13 Кабельный ввод 14 Дополнительный кабельный ввод 15 Распределитель на патрубке холодной воды 16 Бак 17 Теплоизоляция 18 Выпускная труба 19 Планкадля крепления Инструкция по монтажу Для специалиста Предписания и постановления DIN 1988 Постановления водоснабжающего предприятия DINVDE 10100 Постановления местного энергоснабжающего предприятия Паспортные данные Рис 4 Место монтажа Вертикальный монтаж см рис 4 В незамерзающем помещении Вблизи точки водоразбора Вид защиты прибора IP 25 D защита от струй воды Монтаж прибора Модель SHD30S SHD 100 S Емкость 30 л 100л Вес 24 5 кг 46 кг А 420 мм 5 10 мм В 410 мм 5 10 мм Н 750 мм 1030 мм К 700 мм 900 мм 1 70 мм 1 50 мм 6 бар 6 бар Размеры Максимальное допустимое рабочее давление 4 Установить монтажную планку рис 5 поз 1 Использовать монтажный шаблон Крепежный материал подбирается в зависимости от прочности стены Неровности стены исправляются за счет прилагаемых специальных де талей толщина 5 мм рис 5 поз 2 Установить декоративные крышки на монтажной планке рис 5 поз З
