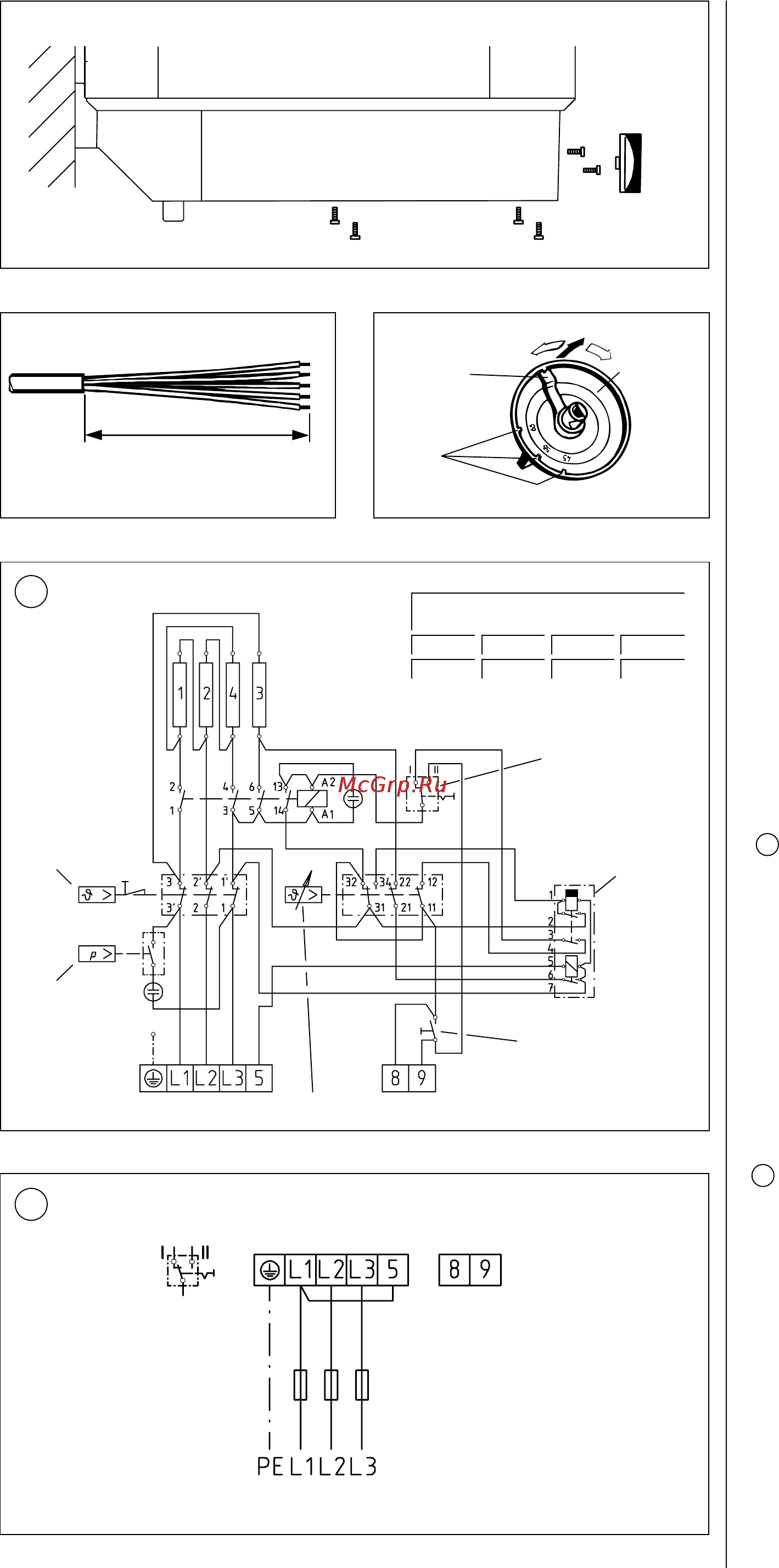

Электрическое подключение Снять ручку выбора температуры см рис 8 вывинтить винты и снять нижнюю крышку Прибор рассчитан только на постоянное электрическое подключение со стационарно проложенным электрическим кабелем предназначенным только для данного прибора Подготовить провод для подключения см рис 9 Должна быть предусмотрена возможность разделения контактов от сети по всем фазам на расстоянии не менее 3 мм например с помощью предохранителей Переключатель должен быть установлен в соответствии с режимом эксплуатации рис II поз 4 Положение I режим предварительного нагрева на низкой мощности Положение II режимы однотарифный и двухтарифный Рис 8 Ограничение выбора температуры см рис 10 I Ручка выбора температуры 2 Заводская установка 85 С 3 Возможности установки температуры 45 С 55 С 65 С А Схема электрических соединений рис 11 I Регулятор температуры 2 Предохранительный ограничитель температуры 3 Датчик давления антикоррозийного анода 4 Переключатель режимов эксплуатации 5 Кнопка для включения быстрого нагрева 6 Электронный блок с реле нулевого напряжения и включения Рис I I 3 5 21 кВт Ы 12 ЬЗ 5 бД I I РЕ1_11_21_3 3 РЕ 400У Рис 12 6 В Режим предварительного нагрева на низкой мощности рис I 2 Приборы оснащены реле нулевого напряжения Реле нулевого напряжения является электронным блоком который препятствует включению высокой мощности нагрева первый раз после длительного отсутствия напряжения в сети После появления напряжения в сети прибор работает при мощности нагрева 3 5 кВт до выключения температурного регулятора При следующем нагреве автоматически включается мощность 21 кВт
